西门子 828D 写了 G53，为什么基本偏移还在？

西门子828D的定位段加了G53，G54和TRANS带来的偏移不再参与，目标却仍差一个固定量。先别改坐标数字：如果这部分来自基本框架，G53本来就没有把它抑制掉。把G53理解成“所有偏移都取消”，会在后处理的工序衔接或换刀定位里留下错误假设。

本文依据SINUMERIK 828D、CNC软件5.25 SP1《NC programming》07/2025版，讨论西门子原生编程。重点是G53、G153和SUPA的抑制范围，不把其他品牌同名G代码的规则搬过来。

先分清被抑制的是哪一层

G53对当前程序段抑制可编程框架和可设定框架。这里的可编程框架包括程序建立的平移等变换，可设定框架包括所选工件零点偏置；基本框架是另一层，不能因为G54不参与了，就认为它也一同消失。

G153在G53的基础上，再抑制整个基本框架，也就是手册所指的$P_ACTBFRAME。SUPA又在G153的基础上增加四项：手轮偏移（DRF）、叠加运动、外部工件偏移和PRESET偏移。因此三者不是“长短不同的同义写法”，而是抑制范围逐层扩大。

这个范围表没有说SUPA会取消所有刀具补偿、所有运动学变换，更没有说加入它就能安全回零。判断一个定位段是否合适，仍须知道它原本依赖哪些状态。不能为消除眼前的偏差，把整个后处理里的G53一律替换成SUPA。

同样一个X10，为什么会得到135、30和10

用一个可复算的坐标模型隔离问题：取毫米、绝对坐标、同向的单一X轴，只有平移，没有旋转、缩放、镜像、刀具补偿或运动学变换，也没有DRF等其他偏移。约定向共同参考轴正方向的基本偏移为20、所选可设定偏移为100、可编程偏移为5。这里的Xref只是该模型的参考轴坐标，不直接代表现场机床坐标显示。

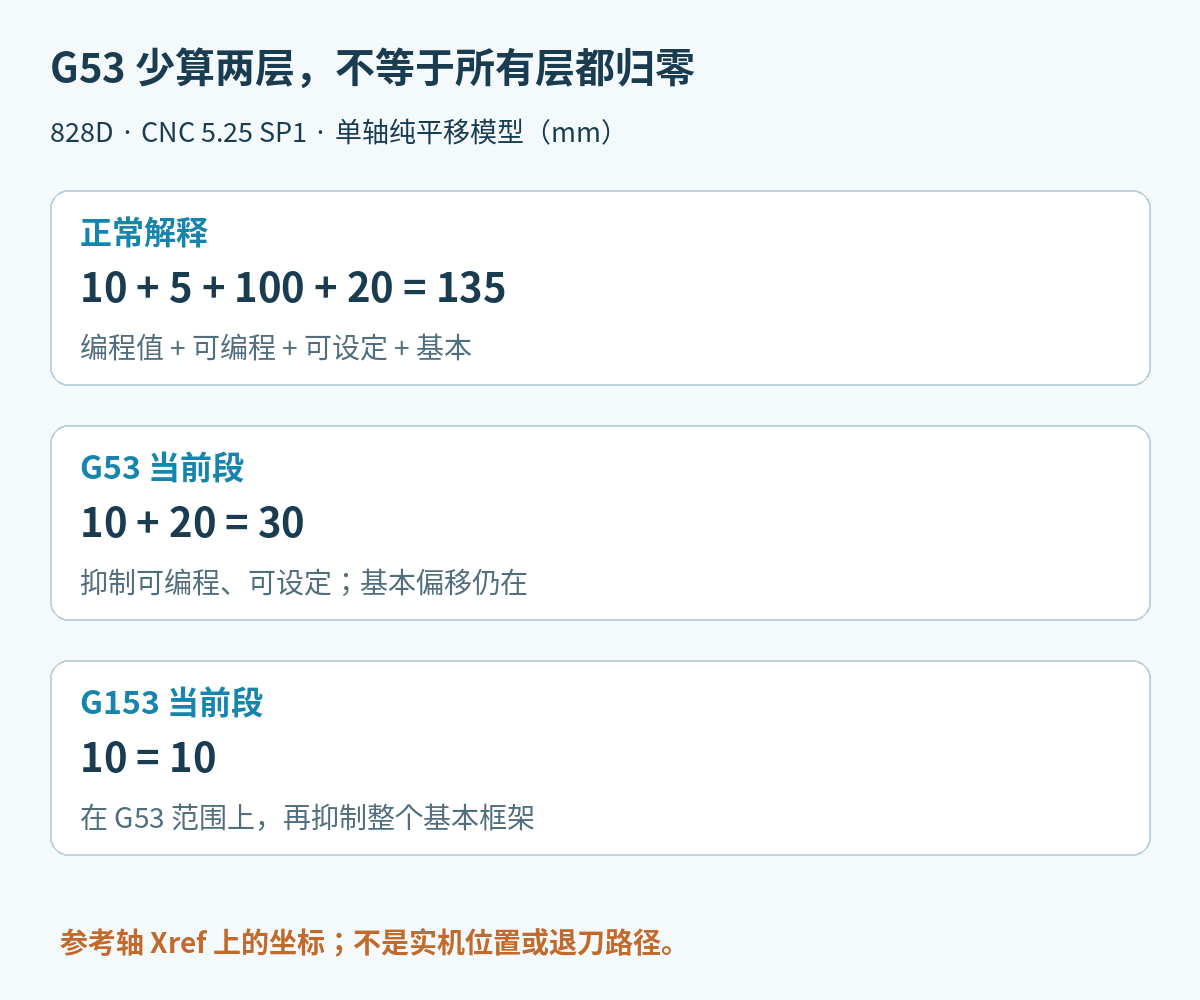

正常情况下，编程值10按三层关系换算，Xref＝20＋100＋5＋10＝135。当前段带G53时，100和5不参与，20仍参与，所以Xref＝20＋10＝30。当前段改用G153时，基本框架也被抑制，Xref＝10。三个分支从相同初始条件出发，不是三次连续运动。

图1：数值是人为设定的坐标解释例，不是实机测量。窄屏可左右滑动查看。若实际框架含旋转，就不能继续用这组标量加减；应按真实框架变换关系求坐标。

这个例子最有用的地方，不是记住30这个答案，而是追问“多出来的20在哪一层”。若偏差确实来自基本框架，G153与G53的差别可以解释现象；若偏差来自刀具补偿、坐标模式或别的变换，这个结论就不足以定位原因。

本段不参与，不等于把偏置删掉

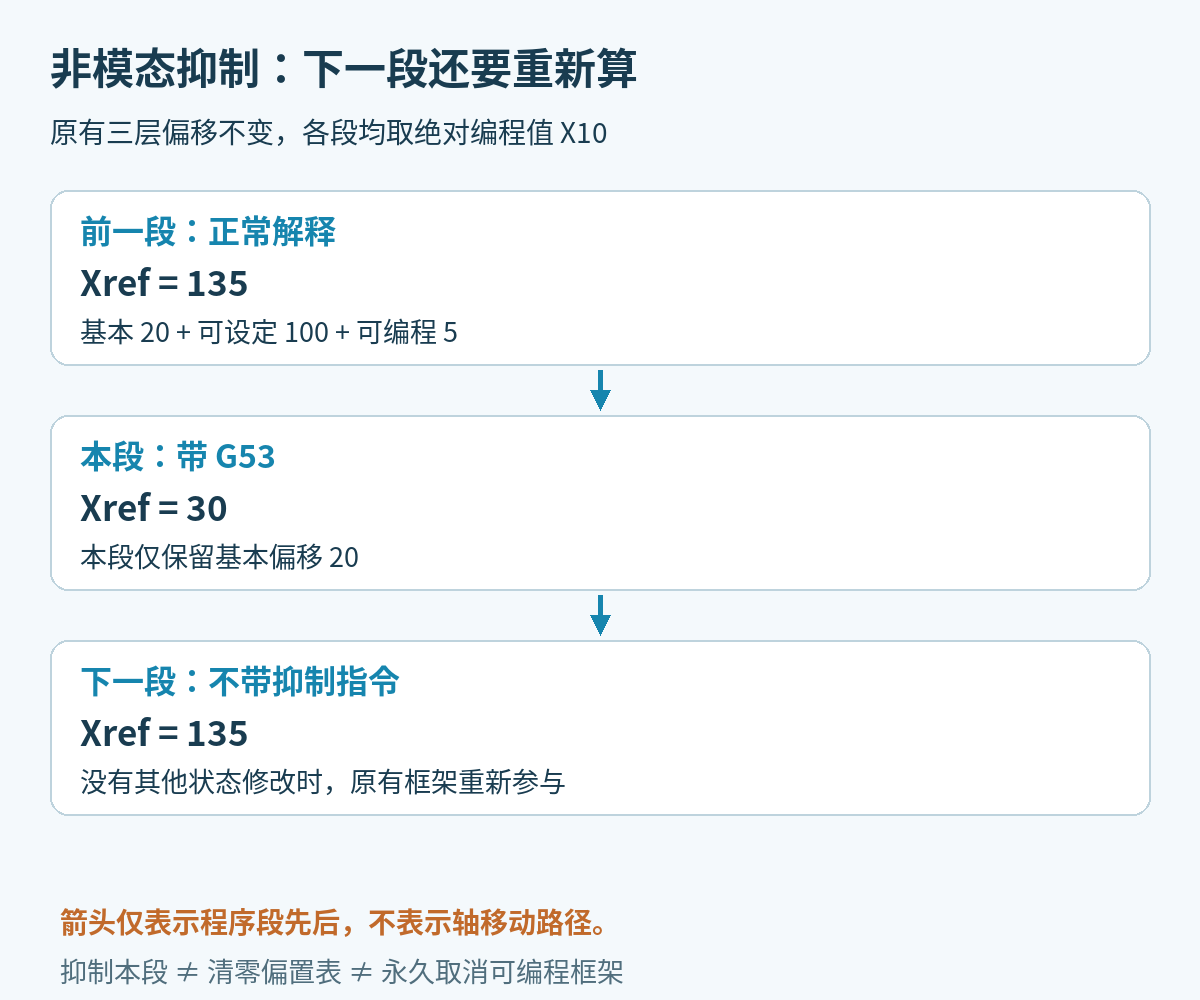

G53是非模态抑制，不会因为这一段用了它，就把偏置表清零或把原有可编程框架永久删除。在前述模型中，前一正常段的X10对应135，带G53的当前段对应30；若下一段不再带抑制指令，期间也没有其他状态修改，下一段的X10又按原有框架解释为135。

图2：只画程序段先后和坐标解释，不给出进给、快速移动或退刀轨迹。窄屏可左右滑动查看。

因此，检查后处理输出不能只圈出带G53的那一行。还要看紧接着的定位段：它是否仍希望按被抑制的坐标关系解释？如果是，就必须在该段明确表达所需状态；不能把上一段的非模态指令当成持续生效的模式。

同样，不宜为了“彻底取消”直接换成G500。官方手册区分G500为零框架和G500含有非零值的情况，它不是一个可以脱离配置讨论的通用清零按钮。本文只比较单段抑制，不修改偏置数据，也不通过改参数制造预期结果。

把这个判断落实到后处理核对里

遇到固定位置偏差，先保留原NC与当前框架状态，确认该段采用西门子原生语义，再分别记录可设定、可编程、基本框架的贡献。用一个已知参考点算出目标，随后核对下一段恢复后的目标。仅凭屏幕上出现G53，既无法确认哪一层造成偏差，也无法证明路径避开了夹具。

如果问题出在可编程框架怎样建立，可结合TRANS与ATRANS的偏移覆盖、旋转顺序阅读；该文采用840D sl CNC 4.91示例，本文的828D抑制规则仍以本篇版本资料为准。若正在复核换刀输出，可接着看退刀、回零、换刀和刀补的先后关系，将坐标解释与实际动作分开核对。

依据：Siemens官方828D编程手册，07/2025，§3.8.1（印刷页158—159）、§3.12.4（347—348）。两张图为本文原创；核对日期2026-10-28。
