Mastercam 2026 平面列表：工件偏置为什么有的显示图标，有的显示数字？

Mastercam 2026的平面列表里，有一行工件偏置显示图标，另一行却显示数字。不要先把图标当成“没有设置”，也不要为了让列表看起来一致就逐行改成手动。两种显示对应的是不同的偏置设置方式。

本文针对Mastercam 2026的Planes Manager（平面管理器），依据官方2026年1月12日的功能说明。讨论的是CAM界面里的工件偏置信息，不指定FANUC、西门子或其他机床系统，也不把列表数字直接换算成某条G代码。

图标说明自动选项，数字对应手动定义值

官方说明：使用自动工件偏置选项的平面，在所在行显示专用图标；若平面使用手动工件偏置，图标位置改为数字，该数字与平面定义里的偏置值对应。因此，图标与数字不是两种绘图风格，而是核对设置方式的入口。

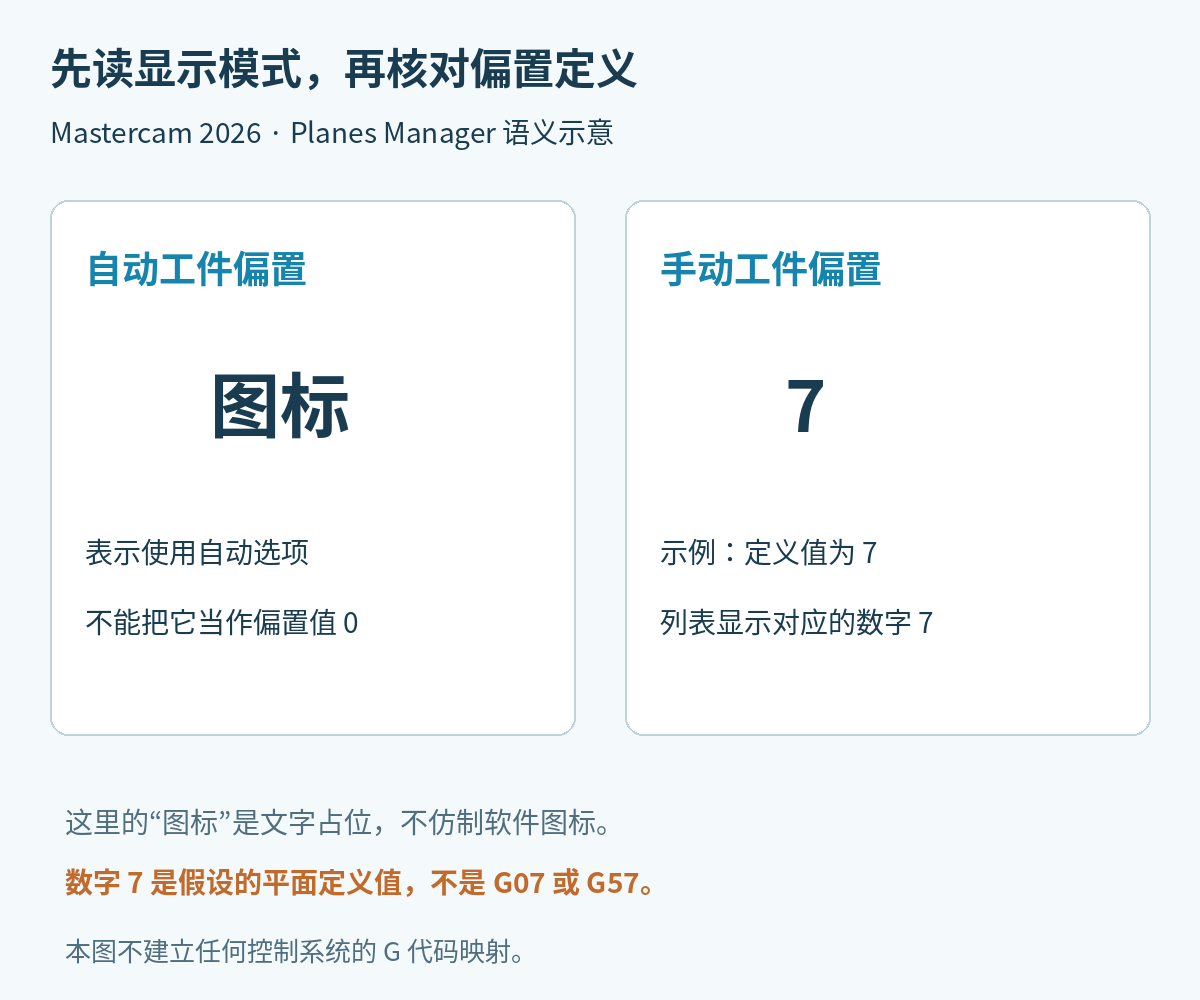

图1用文字框解释含义，不是软件截图。假设某平面的手动定义值为7，列表显示7；这个例子不表示G07、G57或任何系统的偏置编号换算。窄屏可左右滑动查看。

遇到两行显示不同，先问“这两行是否本来就应采用同一种方式”。若一个工序依赖既有自动配置，另一个平面明确设了手动值，单凭显示不一致不能判定其中一个错。为了消除视觉差异而修改设置，反而会改变原有编程意图。

先定位对象，再查看属性

平面多时，第一步不是在长列表里凭位置猜。2026版顶部搜索栏支持完整名称和部分名称，输入后会筛选列表，删除搜索字符可以清除该筛选。查找时可以先输入具有区分度的名称片段，再核对具体对象；搜索得到一行，只说明名称筛选命中，不代表该平面就是当前工序使用的平面。

找到对象后，查看该平面的属性，记录自动还是手动；手动时再核对定义值。2026版属性区改为可折叠组，右侧More Actions提供与右键菜单相应的操作。这里不要求把自动改成手动，也不要求为了方便查找去重命名正在交付的平面。

把核对记录写成“工序名称、实际使用的平面、偏置方式、手动定义值或自动状态”四项，比只写“左侧面用7”更容易追溯。平面名称是识别对象的线索，不应代替设置本身。

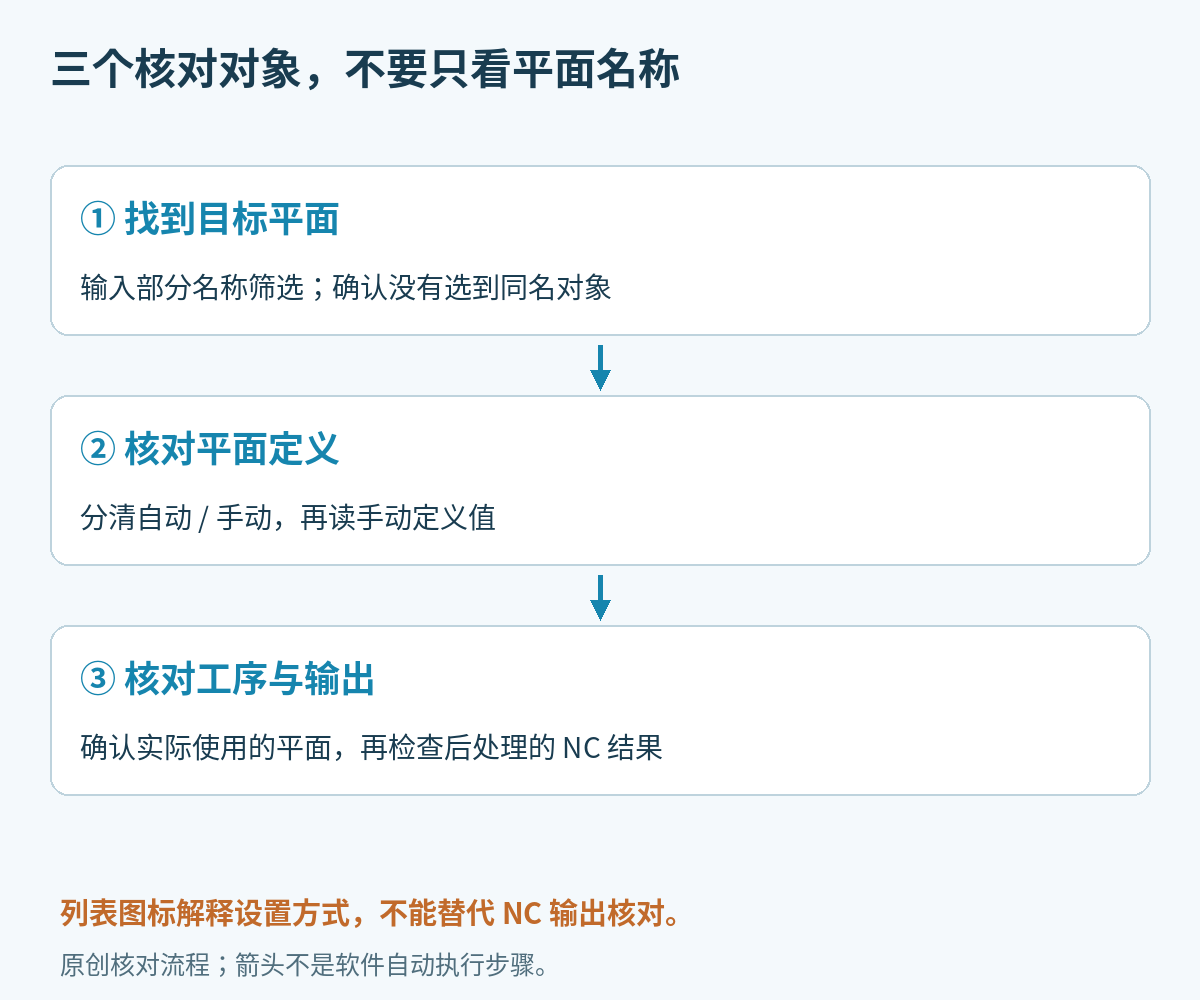

图2是本文建议的核对顺序，不是点击一个按钮便会自动完成的功能。窄屏可左右滑动查看。

看到定义值，还没有核完NC输出

平面列表解决的是“当前平面怎样设置”的可见性。要判断一段NC应该调用哪个工件坐标系，仍应先确认对应工序实际使用的平面，再结合该机床的后处理配置核对输出。没有这一步，不应从图标、数字或平面名称直接断言机床将执行G54还是G55。

例如，复核两个装夹位置时，分别记录工序A与工序B实际使用的平面。若两者本来应调用不同坐标系，但输出在转换处没有变化，问题应沿工序配置和后处理输出继续查，而不是只把两行列表改成不同数字。站内同刀切换G54到G55的输出检查讨论的是这一后续问题；它不能反过来定义本篇所有机床的数字映射。

也别把此处工件偏置显示与参考点坐标混为一谈。Mastercam 2026参考点的世界/刀具平面解释涉及坐标分量在哪个平面内表达；本篇图标与数字则用于区分偏置设置方式。二者都与平面有关，但不是同一个字段。

资料：Mastercam官方：2026 Planes Manager更新说明。本篇为界面语义与核对方法分析，图中的7为示例定义值，不含机床运动计算；两张示意图为原创，未冒充软件截图或实机验证。核对日期2026-10-28。
