西门子 TRANS 和 ATRANS 有什么区别：偏移覆盖与旋转顺序

作者：CNC-X · 汪工 · 发布：2026-10-02

以 SINUMERIK 840D sl CNC 4.91 为例，用两张原创坐标图算清 TRANS 重建可编程框架、ATRANS 沿当前局部轴追加偏移，以及旋转和平移调换顺序后为什么得到不同位置。

西门子程序里，把 TRANS 改成 ATRANS，差别不只是多了一个字母。前者重新建立可编程坐标框架，后者在当前框架上追加变换。已有旋转时，追加的 X 偏移还会沿旋转后的 X 方向走。查坐标偏差，先还原这些指令的执行顺序，再看最后一个坐标值。

本文按 SINUMERIK 840D sl／840DE sl《Fundamentals》12/2018、CNC 软件 4.91 的原生编程规则说明。数值例取毫米、G17 平面，固定 Z，G54 上游框架保持不变，无缩放、镜像及额外变换，MD24000＝0，可编程偏移采用合并存储。图中的坐标均相对 G54 建立的设定零点系，不是机床坐标。

这里把上游条件固定，是为了单独看清可编程框架。若 G54 或更上游本身还有旋转，本文算出的点还要继续向上游换算，才能得到相应的机床轴目标，不能直接当作机床坐标加减。机床若启用了独立细偏置存储，TRANS 与 ATRANS 对粗、细偏移的处理也要另查；不要为了套用算例更改机床参数。

TRANS 会把哪些状态覆盖掉

先依次写 TRANS X100 Y50、AROT Z90，可编程原点位于（100，50），局部 X 轴已经转向上游坐标的正 Y 方向。这里从正 Z 看向原点，正角度为逆时针。

此时再写 TRANS X20，会重新建立可编程框架。按本例条件，原点变为（20，0），前面的 90° 旋转也被清除；不能理解成“保留 Y50 和旋转，只把 X100 改为 X20”。覆盖的范围是可编程框架，并不是把已选 G54 的偏置表一起改掉。

所以，若后处理在每个工位开头都输出 TRANS，就要把该工位需要的平移、旋转重新交代完整。少输出一条建立状态的指令，和坐标数字算错一样，都可能改变后续目标位置。

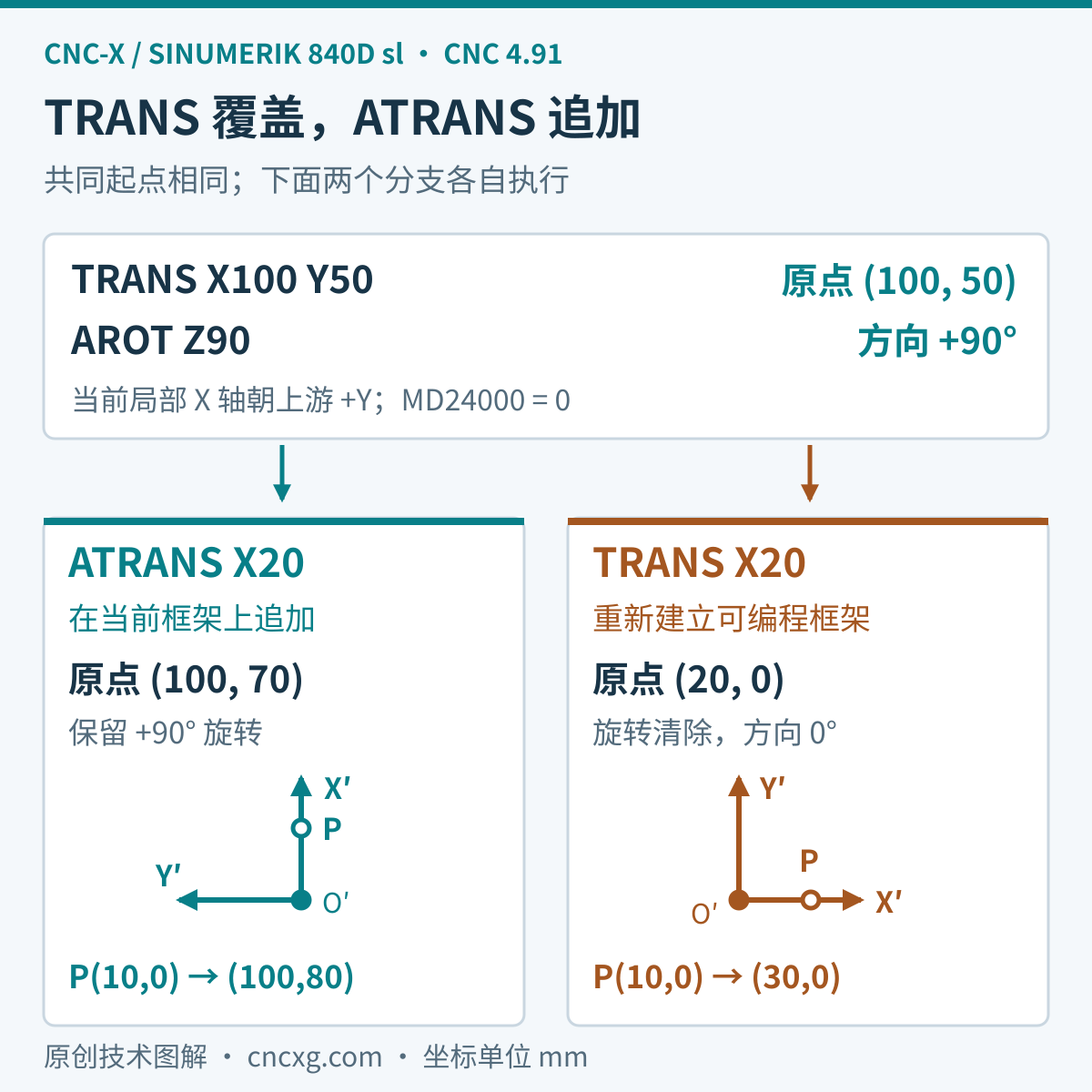

相同起始可编程框架为原点100、50及绕Z正90度旋转；追加ATRANS X20后原点为100、70且保留旋转，改用TRANS X20则原点为20、0并清除旋转。局部点10、0分别映射为100、80与30、0。 — 图1：两个分支从同一状态出发，各自执行；不是把左右指令连续运行。

ATRANS 的 X20 要沿当前 X 轴计算

仍从原点（100，50）、旋转 90° 的共同状态出发，这次追加 ATRANS X20。局部正 X 已朝上游正 Y，因此原点增加的是（0，20），得到（100，70），旋转仍保留。若下一处几何点在局部坐标（10，0），映射后的点就是（100，80）。

把当前框架写成“原点偏移 t 加旋转矩阵 R”，局部点 p 的上游坐标为 q＝t＋Rp。追加位移 d 时，新原点为 t′＝t＋Rd，而不是直接把 d 加到上游 X、Y。对本例，R 把（20，0）变成（0，20）。没有旋转时，两种算法恰好相同，很容易把错误藏住。

同样两条指令，前后顺序不能交换

在 TRANS X100 Y50 之后，先 AROT Z90 再 ATRANS X20，原点是（100，70）；若先 ATRANS 再 AROT，先沿尚未旋转的 X 轴移到（120，50），然后绕这个新原点旋转，原点仍为（120，50）。两边局部轴方向相同，后者相对前者的原点偏差却为（20，−20）。

采用列向量记法，两条变换链分别是 T(100,50)R(90°)T(20,0) 与 T(100,50)T(20,0)R(90°)。这是为验算写的矩阵表达，不是 NC 语法。旋转和平移通常不能交换，后处理也不能为了把输出排得整齐，随意调整它们的先后。

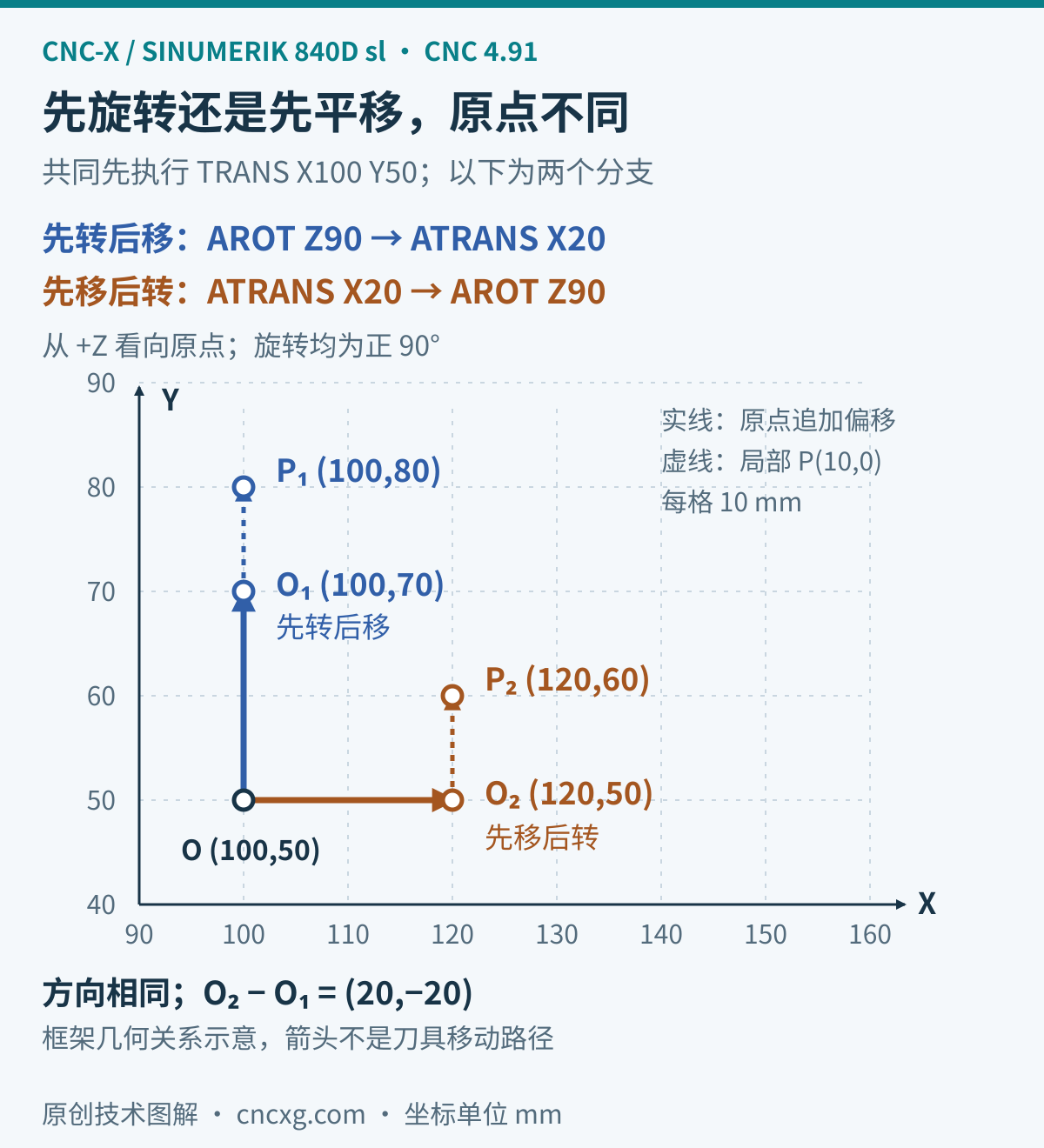

按每毫米十二像素绘制的两条变换路径：从共同原点100、50出发，先旋转再沿局部X平移20到100、70；先平移再旋转则到120、50。两条路径最终方向均为正90度，局部点10、0分别到100、80和120、60。 — 图2：箭头表示坐标框架的建立关系，不表示刀具实际走过的轨迹；坐标间距按比例绘制。

取消与重新建立，要查工序边界

不带轴值的 TRANS 用于清除可编程框架，已选的可设定零点偏置仍保留。TRANS、ATRANS、ROT、AROT 应各占自己的程序段；这些框架指令本身不产生轴移动，改变的是后续位置指令的解释。取消后再写同一个 X、Y，目标位置可能已经不同，不能把“取消”当成退刀动作。

观察坐标显示时，也要先确认显示的是机床坐标还是工件坐标。框架变化后，工件坐标读数可以改变，不能据此认定轴已经移动。比对 NC 时，把变换段与紧随其后的定位段分开记录，才能看出新框架在哪一次运动中影响了目标点。

还要分清两种顺序：不同程序段按编程先后生效，是否保留原框架，要看使用替换指令还是追加指令；同一条 ROT／AROT 中若给多个轴角度，旋转约定由机床数据 MD10600 决定，不由 X、Y、Z 的书写先后决定。本文只绕 Z 旋转，避免把多轴角度约定混入算例；遇到真实多轴输出，应先核对对应版本及厂家配置。

检查后处理时，记录每个工序入口、出口的原点和方向，再用一个局部零点及一个非零点验算。单测零点只能发现平移问题，非零点才能暴露方向错误。同时保留变换前后的坐标状态记录，便于把首件位置问题追到具体程序段。重复调用后若偏移越加越大，应检查 ATRANS 是否重复累加，以及调用边界有没有按设计恢复。

修改前可按后处理修改资料清单整理系统版本、原始 NC 与期望坐标；改完再沿NC 输出变化检查工序衔接。重点是每一步建立了什么坐标关系，而不只是程序里有没有出现那条指令。

依据：Siemens《Fundamentals》12/2018，§13.2、§13.3、§13.5、§13.10；同版本《Machine data and parameters》，MD10600（第66页）、MD24000（第344页）。数值和图解为本文独立验算。
