西门子铣内圆写 F600，轮廓为何走800？CFC 与刀心进给

铣 R20 内圆，程序写着 F600，轮廓上的进给却可能是 800 mm/min。若西门子 828D 当前使用 CFTCP、G41 已建立、有效刀具半径为 5 mm，这个差值来自刀心与轮廓的半径比。想让轮廓按 600 mm/min 前进，应先确认进给作用点，再决定由系统修正，还是由 CAM 预先换算。

下面是几何算例，没有实机加工记录。以 SINUMERIK 828D、CNC 软件 5.24 的原厂编程手册为依据，限定西门子原生编程模式、G17 平面、G90、G94、公制和二维刀具半径补偿，且没有附加轮廓偏置。F600 仅用于计算，不是针对某种材料、刀具或机床给出的切削参数。

先把 R20 和 R15 分开

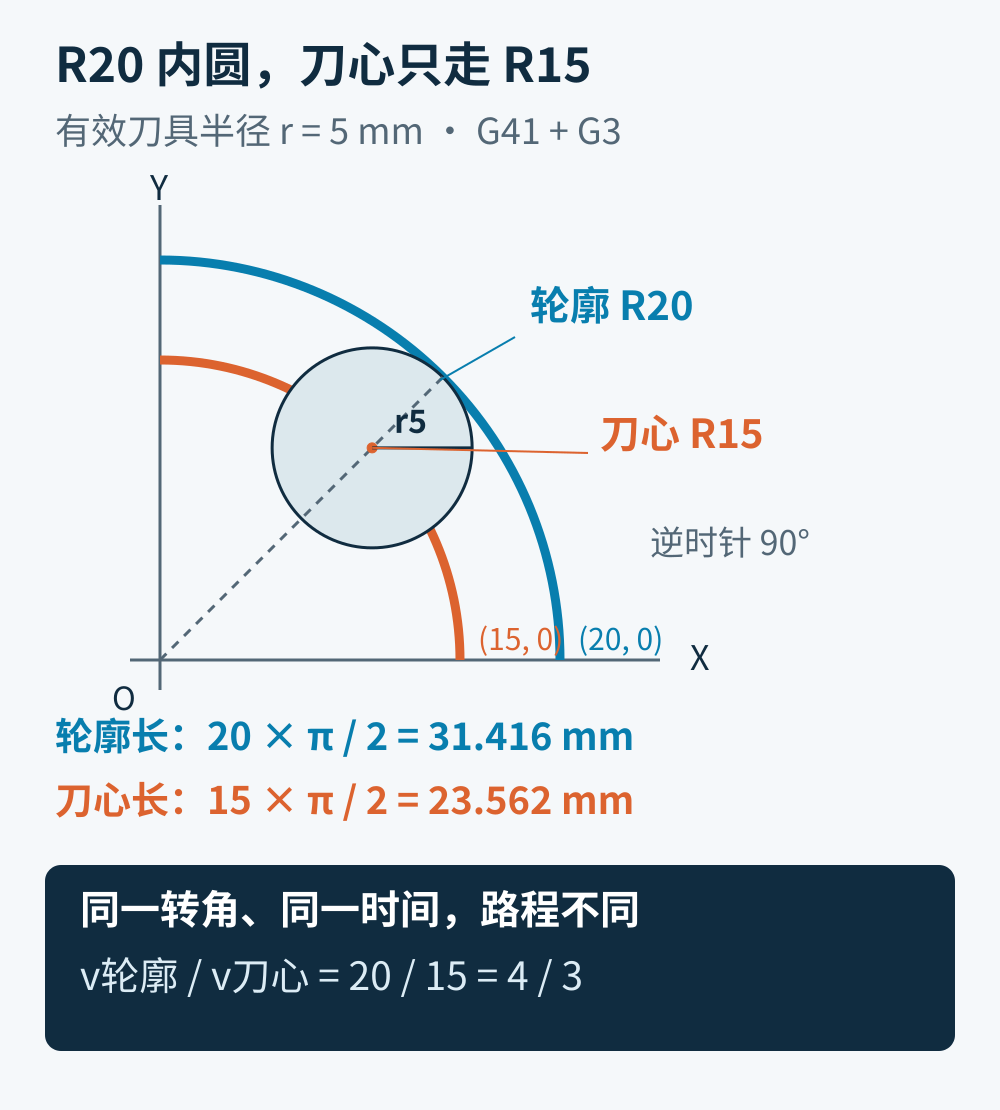

设编程轮廓圆心为 X0 Y0，半径 R20，走向从 X20 Y0 逆时针到 X0 Y20。刀具在轮廓内侧，G41 使用的有效正半径为 5 mm，刀心轨迹半径因此为 20 − 5 = 15 mm。这里的 5 mm 是系统实际用于补偿的半径，不能只看刀具标称直径。

刀具走过同一个 90° 转角时，两条弧长分别是：

• 轮廓弧长：20 × π ÷ 2 = 31.4159 mm。

• 刀心弧长：15 × π ÷ 2 = 23.5619 mm。

• 两者经历相同时间，因此 v轮廓 ÷ v刀心 = 20 ÷ 15。

CFTCP 若把刀心进给保持为 600，轮廓对应的几何进给就是 600 × 20 ÷ 15 = 800 mm/min，比目标 600 高出 33.3%。这里的“轮廓进给”是沿零件轮廓推进的速度，不是叠加主轴旋转后的刃口切削线速度。

同一段圆弧，只改变进给作用点

以下只截取已建立刀补之后的圆弧段。入口条件是：G17、G90、G94、G710 已生效，坐标单位为 mm、F 单位为 mm/min；刀长、工件坐标和切削高度已经核对；G41 已通过合适的引入段建立；有效刀具半径为 +5 mm；当前编程轮廓点为 X20 Y0，对应刀心点 X15 Y0。片段不包含装刀、主轴、引入引出和退刀，不能作为完整上机程序。

修改前，明确使用刀心进给：

N100 CFTCP F600
N110 G3 X0 Y20 I-20 J0

修改后，让系统保持轮廓进给：

N100 CFC F600
N110 G3 X0 Y20 I-20 J0

圆弧终点和圆心没有改。I-20、J0 表示从圆弧编程起点 X20 Y0 到圆心 X0 Y0 的增量。CFC 下，系统将本段刀心进给换算为 600 × 15 ÷ 20 = 450 mm/min，轮廓进给才是 600 mm/min。若本工序只想对内凹轮廓降速，也可以在相同入口条件下用 CFIN F600；本段得到的数值相同，遇到外凸圆弧则不同。

外圆一算，就能看出 CFC 与 CFIN 的区别

原厂定义中，CFTCP 以刀心路径为进给基准；CFC 以轮廓为基准；CFIN 在内凹轮廓上按轮廓修正，其余仍按刀心路径处理。CFC 是手册列出的标准默认项，但程序可能已经选择了其他模式，不能据此判断一段来路不明的 NC 当前状态。

再取一个 R20 外凸轮廓，刀具半径仍为 5 mm。刀心位于轮廓外侧，轨迹半径成为 25 mm。要保持轮廓 600，刀心就必须走到 600 × 25 ÷ 20 = 750 mm/min；若刀心只走 600，轮廓对应值为 600 × 20 ÷ 25 = 480 mm/min。

所以，不能将 CFIN 简单替换为“和 CFC 一样”。例如侧壁与底面同时参与加工时，外圆处把刀心提高到 750，是否符合刀具和底面工况，需要另行判断。原厂也用这种场景说明 CFIN 的用途；本文不据此给出通用的模式选择结论。

上述计算限定为平面圆弧侧铣。内圆必须满足轮廓半径大于有效刀具半径；CFC 不能解决刀具太大、几何上进不去的问题。螺旋、多轴、全槽和底刃同时切削的工况，应另作分析。

CAM 已经减过一次，就别再把 F450 当轮廓目标

前面的内圆若由 CAM 预先换算，刀心目标会从 600 降为 450。此时仍输出零件轮廓、使用 G41 的情况下，两种一致的处理方式分别是：CFTCP F450，让 450 作用于刀心；或 CFC F600，让系统按轮廓目标换算成刀心 450。

若把预先换算的 F450 原样交给 CFC，系统会再按半径比计算一次，刀心变成 450 × 15 ÷ 20 = 337.5 mm/min，轮廓只剩 450 mm/min，比原目标低 25%。这不是同一目标的两种等价写法。

核对后处理时，应把这三项放在一起看：NC 输出的是零件轮廓还是刀心轨迹；控制器实际使用的有效刀补半径是多少；F 是否已在 CAM 中换算。若 CAM 已输出刀心轨迹并以 G40 执行，本文基于 G41/G42 的曲率修正算例就不适用。若使用的是仅供微调的磨耗补偿，也不能把完整刀具半径 5 mm 再套进计算。

验收要对上路径、进给和理想时间

先在适配该系统的仿真或图形检查中核对，再按机床厂流程安排空运行与试切。以下是本算例的验算目标，并非机床通用精度允差：

1. 路径：编程轮廓从 (20,0) 到 (0,20)，圆心 (0,0)，逆时针 90°；在上述补偿条件下，刀心从 (15,0) 到 (0,15)，刀心半径恒为 15 mm。两种进给模式不应改变这条几何轨迹。

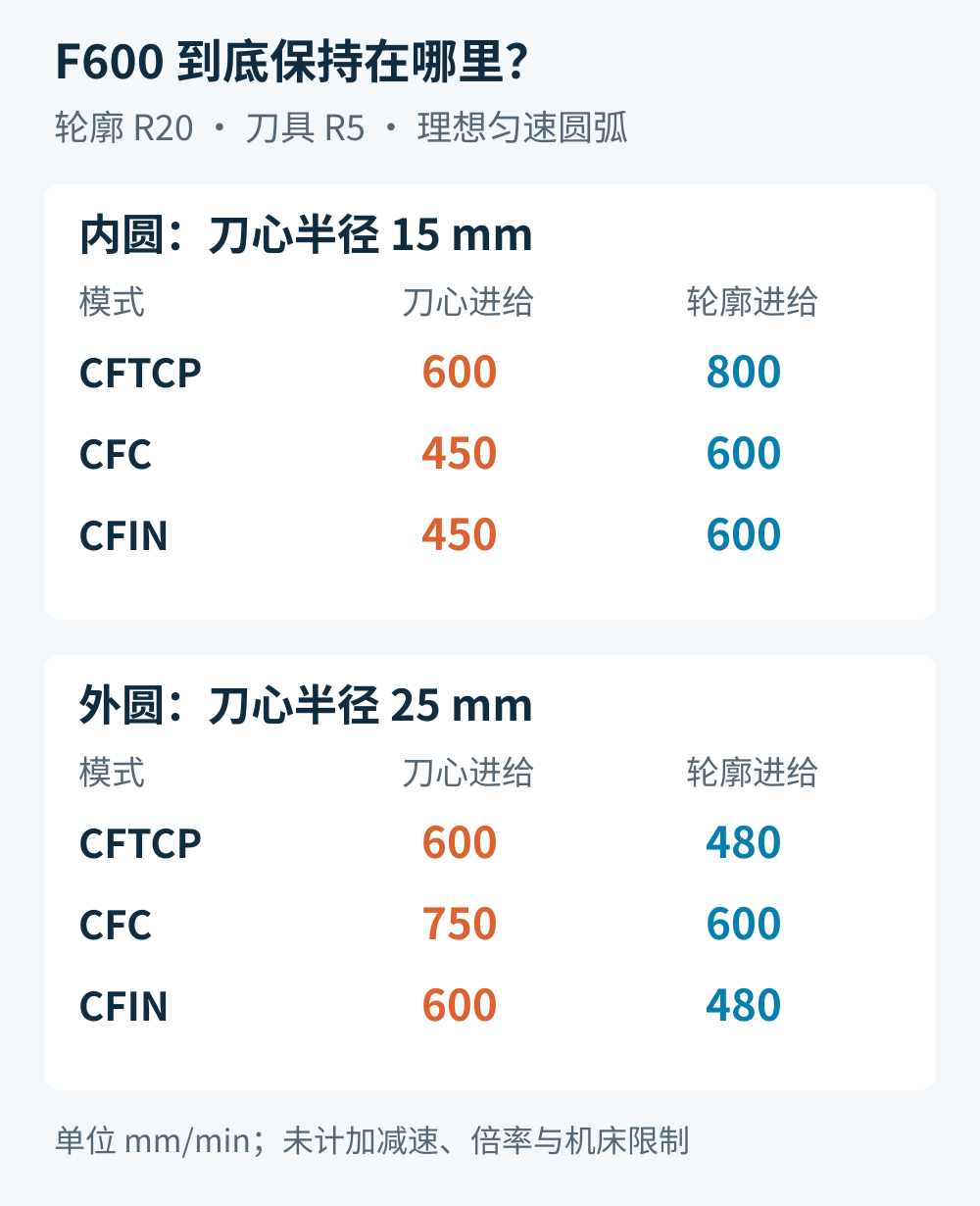

2. 匀速目标：CFTCP F600 对应刀心 600、轮廓 800；CFC F600 对应刀心 450、轮廓 600。对本文独立计算结果保留三位小数复核，不把控制面板某一栏的 F600 自动认作刀心实速。

3. 时间交叉核算：不计加减速、倍率、前后衔接和各类限速时，CFTCP 的四分之一圆弧时间为 23.5619 ÷ 600 × 60 = 2.3562 s；CFC 为 23.5619 ÷ 450 × 60 = 3.1416 s。若发生 CFC F450 的重复换算，理想值会变为 4.1888 s。

4. 适用边界：实机受轴速度、加速度、轨迹控制及倍率等约束，可能没有足够长的稳定匀速区，实测总时间不能直接套用上述等式判故障。应同时查看实际轨迹、有效模式和机床提供的实际进给信息。

对一份准备交付的后处理，验收记录至少应写明：这一工序由 CAM 还是控制器负责圆弧进给换算、所用刀补方式与有效半径、入口进给模式，以及一个内圆和一个外圆的计算结果。只在 NC 里搜索到 CFC，无法证明换算没有做两次。

若还要核对圆弧本身的圆心表达，参见圆弧报警中的 IJK、R、平面与精度检查。修改后整体复核可对照NC 程序修改后的最低安全检查清单。

资料与算例说明

技术定义依据西门子《SINUMERIK 828D NC programming》，07/2024，A5E48764001B AH，CNC 软件 5.24，第 3.7.10 节“Feedrate optimization for curved path sections (CFTCP, CFC, CFIN)”，印刷页 145–148。查看西门子官方手册。本文坐标、速度、弧长和时间为独立设计的几何算例；两张技术图为原创绘制，没有引用或虚构客户加工记录。
