Mastercam 圆弧报警怎么查：IJK、R、加工平面与小数精度

Mastercam 里看着顺滑的圆弧，输出后却报 I、J、K 无效，先把报警段的起点、终点和圆心算出来。控制器读的是 NC 数字；刀路画面上的圆，到了输出文件里未必仍满足同一组几何关系。

本文按 Haas MILL 的 G02/G03 规则说明，数字例使用毫米、G17 与 G90，Z 不变，不叠加坐标旋转或刀具半径补偿。Haas 的 304 报警说明把 IJK 数值及符号、加工平面、起终点列为排查项，正好可以沿这条线检查。

一、G90 管终点，IJK 仍从起点量

在 Haas 铣床上，G90 下的 X、Y、Z 是当前坐标系中的终点位置；I、J、K 则分别是圆弧起点到圆心的 X、Y、Z 有符号距离。G90 不会把 IJK 变成圆心绝对坐标。这两套定义要分开读。（绝对与增量定位；圆心偏移定义）

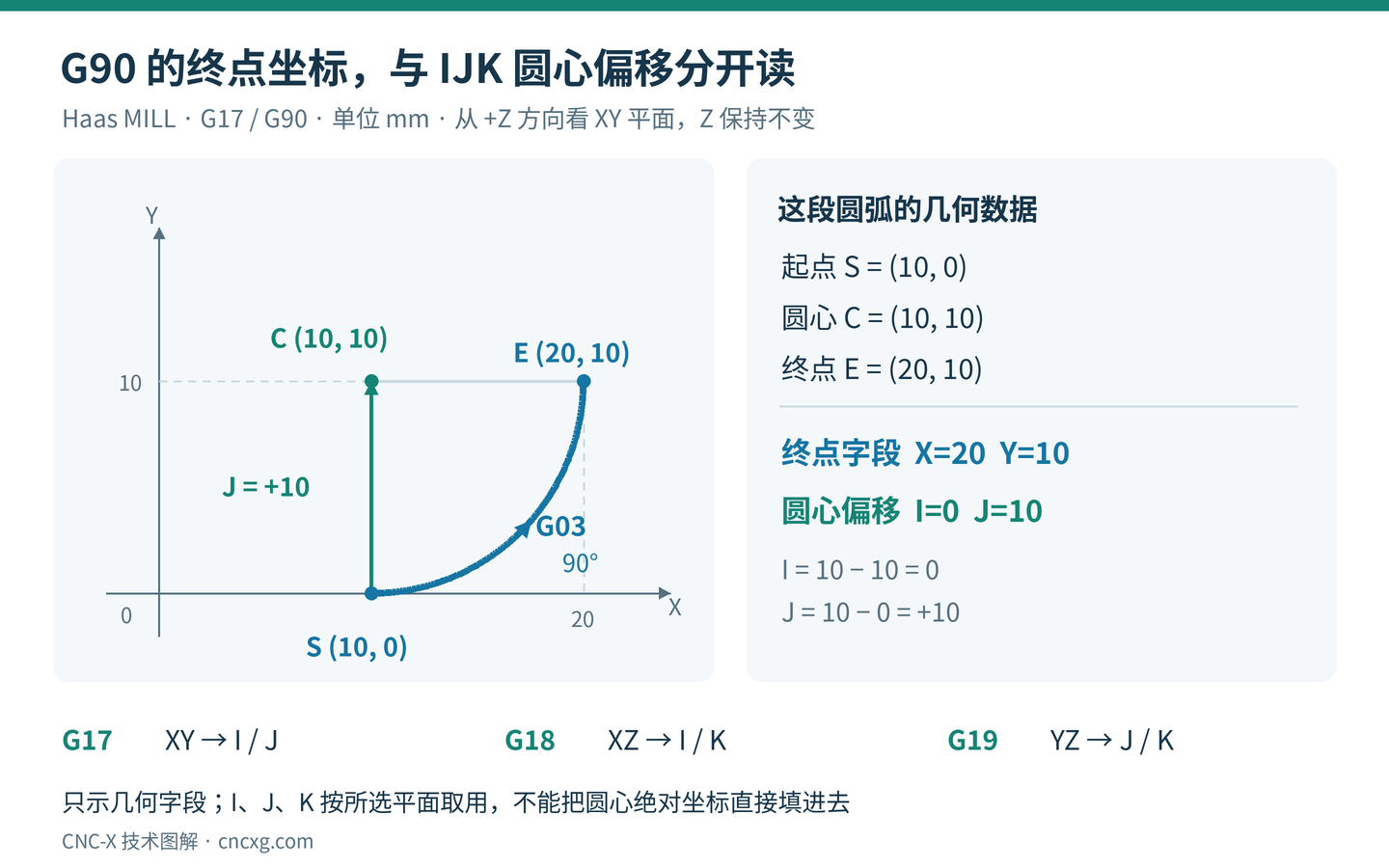

例如起点 S=(10,0)，终点 E=(20,10)，圆心 C=(10,10)。终点字段对应 X=20、Y=10，圆心偏移为 I=10−10=0、J=10−0=10；从 +Z 看，G03 逆时针走 90°。若把圆心坐标直接填成 I=10、J=10，控制器得到的圆心会变成 (20,10)，几何已经改了。

二、先追生效平面，再看圆心分量

Haas G17 对应 XY，用 I/J；G18 对应 XZ，用 I/K；G19 对应 YZ，用 J/K。平面选择是模态的，因此报警行没有 G17，不等于当前就在 G17。应向前追到最近生效的平面指令，核对工序切换时是否保留了上一段状态。

判断顺逆时针也要认准所选平面的观察方向。不能把 XY 视图里看见的顺逆，直接套到 XZ 或 YZ。若圆弧只在换加工面后报警，优先核对平面和地址组合，再检查偏移的正负。

三、R 的正负决定弧段，整圆另处理

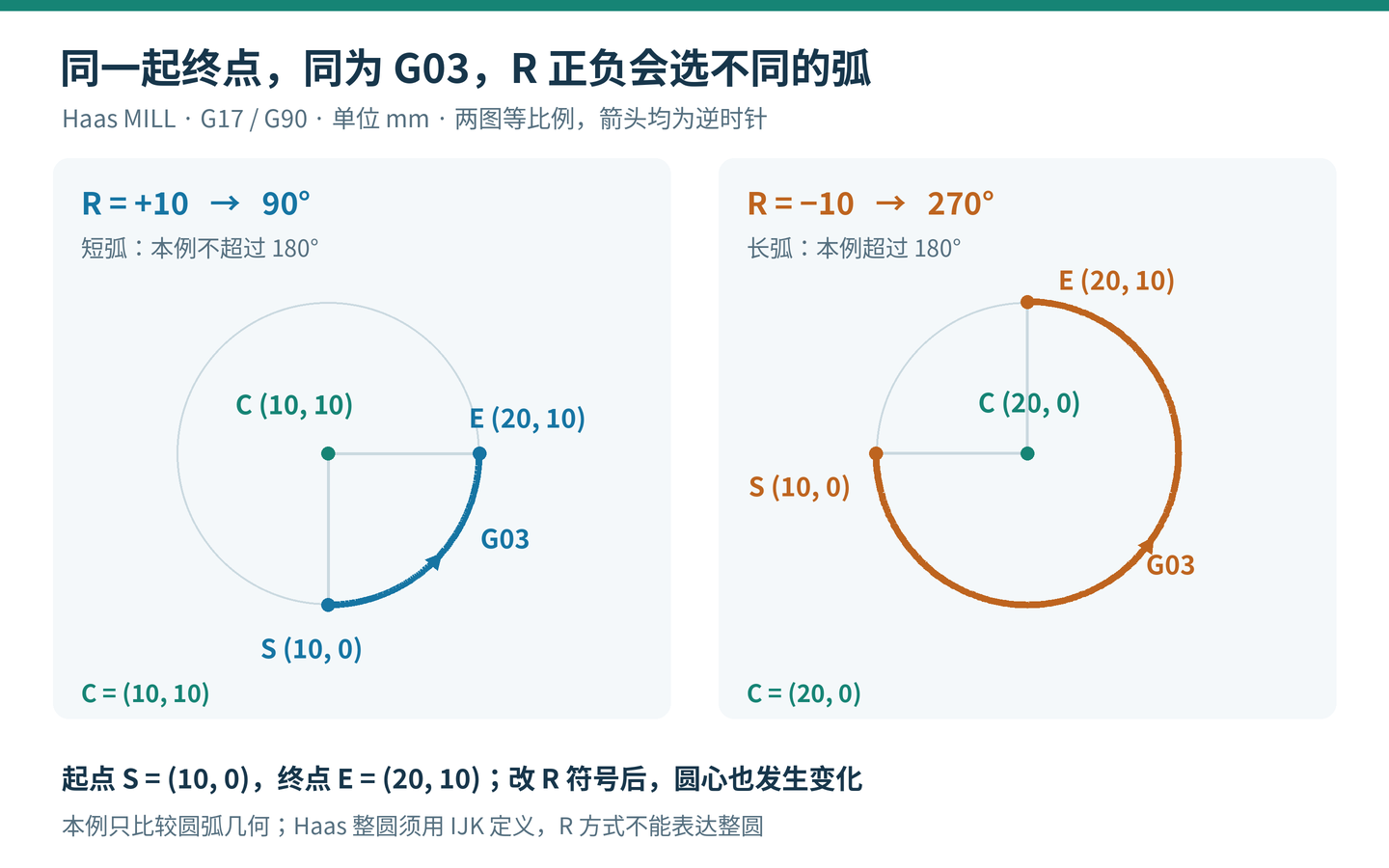

按 Haas G02/G03 文档，正 R 对应不超过 180°的圆弧，负 R 对应超过 180°的圆弧。仍用上例起终点和 G03：R=+10 得到 90°短弧；R=−10 得到 270°长弧，但圆心改为 (20,0)。所以，改正负号会改变实际路径，不能只为消除报警而试着换符号。

Haas 的整圆须用 IJK 定义，官方写法省略所选平面的终点地址，R 方式不能表达整圆。排查跨象限、大于 180°和整圆输出时，应分别保留样例；某条短弧正常，并不能说明这几类输出都正确。

四、小数位要检查几何一致性

对 G17 的 I/J 输出，先由起点加偏移求圆心，再分别计算“起点到圆心”和“终点到圆心”的距离。两者应表示同一半径。计算要使用 NC 中实际输出的数字，起点也要按前序运动及 G90/G91 状态还原，不能拿 CAM 内部的高精度点替代。

若两条半径差得很大，先查起点还原、圆心定义和正负号；若差异集中在末几位，再比对输出前后的舍入。对 R 方式，还可先量起终点的弦长：理想几何中，弦长不能超过两倍半径绝对值。超过了，给定半径就无法连接这两个点，单改顺逆方向也解决不了。

举一个纯几何例：S=(0,0)，C=(1,1)，理想终点 E=(1+√2,1)，半径为 √2 mm。终点横坐标舍入为 2.41 后，终点半径为 1.41 mm，与起点半径相差约 0.004214 mm；保留到 2.414，差值约 0.000214 mm。增加一位使本例误差缩小；排查时再将半径差与目标系统的圆弧判定条件对照。

回到后处理，要一起查坐标与圆心偏移的输出精度、舍入后的小段，以及圆弧拆分边界。只加 IJK 位数，或把所有圆弧改成小直线，都需要再核对轮廓和输出变化。具体字段要沿当前 PST 的计算和格式定义追查，可参考后处理修改与 NC 对照方法。

找人处理时，把报警号、系统版本、问题段及前序定位、Mastercam 工程和原后处理一起整理，资料范围见后处理修改前的资料准备。需要后处理适配，应先明确目标控制器采用哪套圆弧定义，再落到具体输出。
