Mastercam 2026 参考点填 Z50，为什么还向 X 方向偏了？

Mastercam 2026 的进退刀参考点里填了 X0、Y0、Z50，换到倾斜刀具平面的操作后，参考点却向世界 X 方向偏了。先看 Type 后面的坐标基准：同一组数字，在 World 和 Tool plane 下可以对应两个不同的位置。

本文讨论铣削刀路参数中 Linking Parameters（连接参数）下的 Home / Ref. Points 页面，具体是 Reference Points 里的 Approach（进刀参考点）与 Retract（退刀参考点）。下面单独的 Home Position 是另一组设置，不能把它与这两个参考点混称为“回零点”。

先读完整的 Type 名称

Mastercam 2026 新功能说明第8—9页列出四项：Absolute (World)、Incremental (World)、Absolute (Tool plane)、Incremental (Tool plane)。World 表示世界坐标；Tool plane 表示操作的刀具平面坐标，不等同于五轴联动中每一瞬间的刀轴方向。Absolute 与 Incremental 则分别区分绝对与增量含义。

下面只比较两种 Absolute，避免把增量的起算位置混进来。选择 Absolute (Tool plane) 后，输入的数据按刀具平面解释，位置会跟随刀具平面的变化；选择 Absolute (World)，输入的就是世界坐标中的位置。

同样的 Z50，算出两个位置

设世界坐标与刀具平面共用原点，长度单位为毫米。刀具平面的 +Z 朝世界 +X 倾斜30°，+Y 保持不变；对应的刀具平面 +X 朝世界 -Z 倾斜30°。这是一组明确的右手坐标系，不指定任何机床 B 轴正负方向。

输入 X0、Y0、Z50：

• Absolute (World)：参考点世界坐标为 (0, 0, 50)。

• Absolute (Tool plane)：沿刀具平面的 +Z 取50毫米，世界 X 为 50×sin30°=25，世界 Z 为 50×cos30°≈43.301270，世界 Y 仍为0。

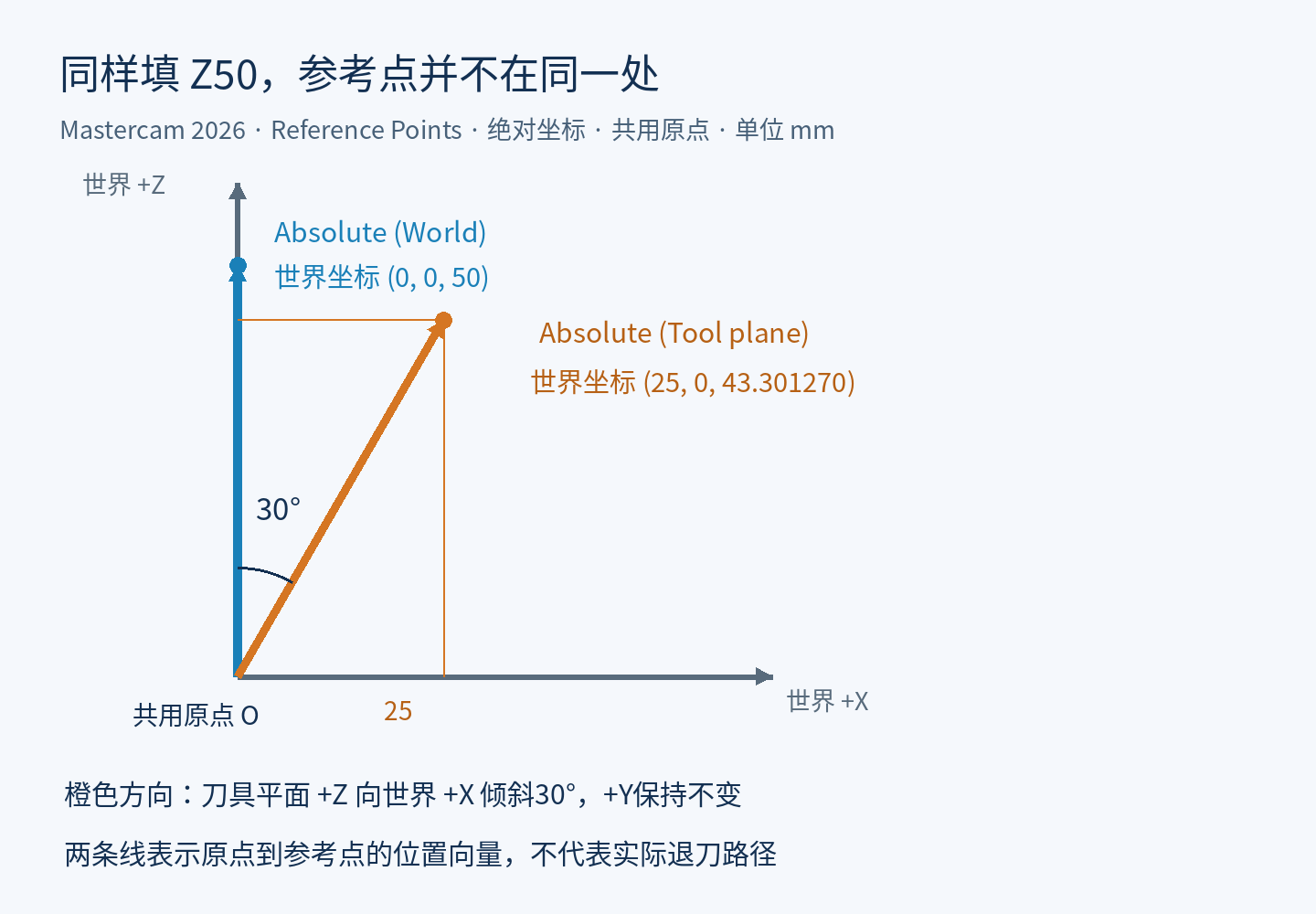

图1　同样的输入得到两个参考点。线段表示位置向量，并未描述后处理输出的退刀运动顺序。

两个点到共用原点的距离都是50毫米，但第二个点的世界 Z 只有约43.301毫米。把“沿倾斜方向的50毫米”当成“世界 Z 高度50毫米”，会少出约6.699毫米的世界 Z 高度。这个差值是几何计算结果，不是实机测量，也不是可直接套用的安全间隙。

如果目标要固定在世界 Z50

假设需要的参考点始终是世界坐标 (0, 0, 50)，最直接的是使用 Absolute (World) 并保留这组数值。若操作要求使用 Absolute (Tool plane)，就必须把同一个目标换算到刀具平面：

X_tool = -25；Y_tool = 0；Z_tool = 43.301270。

把它代回世界坐标：X=-25×cos30°+43.301270×sin30°≈0，Z=25×sin30°+43.301270×cos30°≈50。这里多写几位小数是为了看清换算，不表示软件或机床必须采用六位小数。

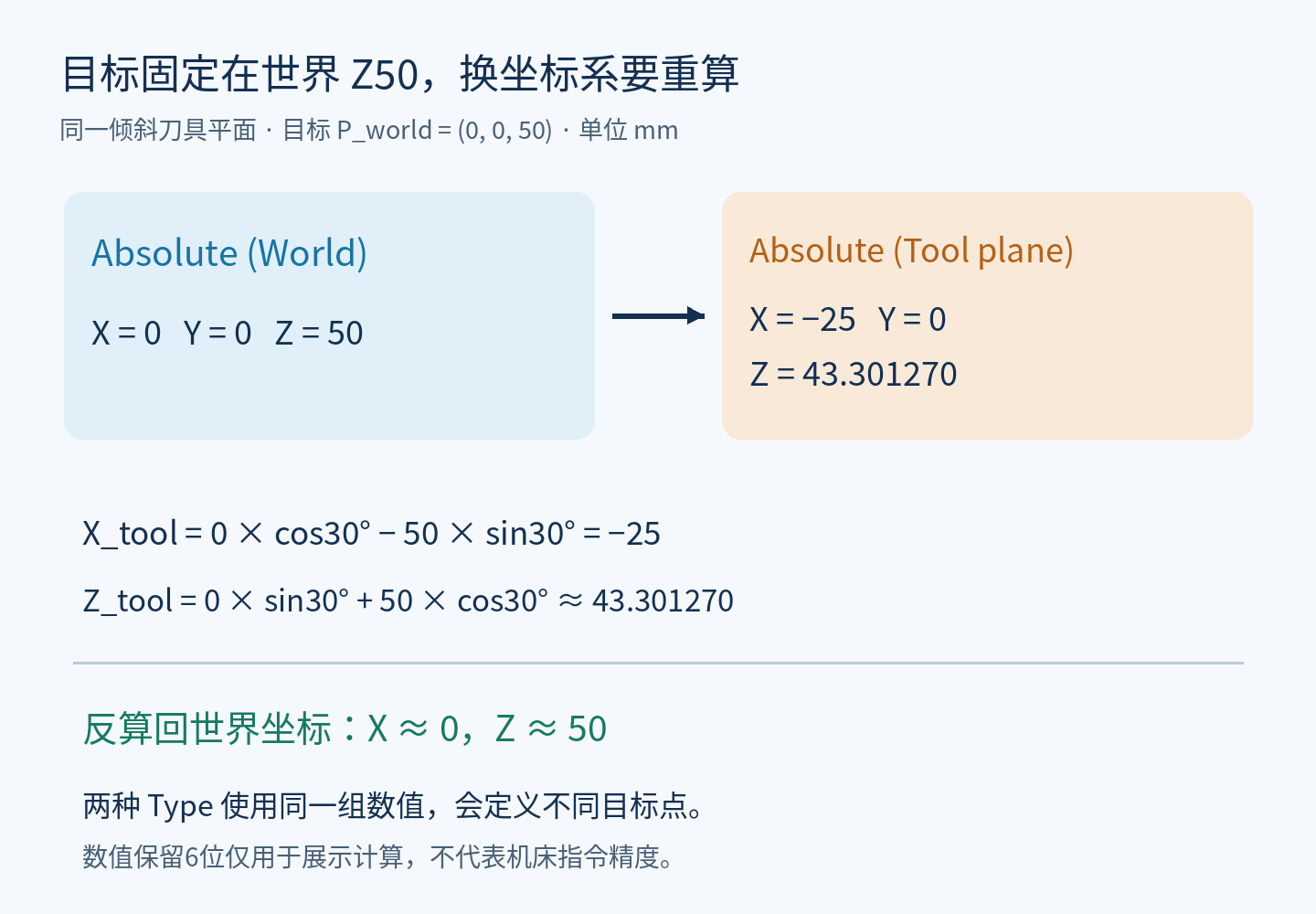

图2　同一个固定目标，在两套坐标系里需要不同的输入值。在两种 Type 下使用同一组数值，会定义不同目标点。

操作里该怎么核对

先进入有问题的操作，核对当前刀具平面及其原点。再打开 Home / Ref. Points，确认启用的是 Approach 还是 Retract，逐项读取 Type 和 X、Y、Z。参考点应跟随零件加工面，还是固定在世界位置，要在这里说清。

修改后重新生成该操作并回放进退刀段，检查实际经过的点与连接顺序，再看机床仿真及输出 NC 的对应段。World 是 Mastercam 的世界坐标含义，不能直接认作机床坐标；选择这个 Type 也不等于要求后处理输出 G53 或 G28；这里的 Absolute / Incremental 也不能直接等同于 NC 中的 G90 / G91。

本例原点重合。若刀具平面原点另有偏移，需要先加入原点平移；若选择 Incremental，还需要按该选项的起算位置解释增量，不能继续套用本例的绝对点值。倾斜参考点算对，也不保证刀柄、夹具和转台之间的连接路径已经避让。

想继续核对实际输出，可接着看换刀段中的退刀、回零与刀补顺序；多区域操作的平面显示区别见Mastercam 多区域刀路的平面标记。

规则来源：Mastercam《2026 新功能说明》第8—9页，Home / Ref. Points 改版及四种 Type 定义。本文坐标算例和两张技术示意图为独立推导。
