西门子 828D 螺旋下刀：TURN=2 为什么走 2.25 圈
西门子828D螺旋插补中，TURN表示附加整圈数。用90°终点与Z−9算清TURN=2的2.25圈、每圈降4毫米，以及只改TURN为什么会让螺旋变陡。
螺旋下刀从圆的右侧出发，最后停在上方，程序里写着 TURN=2。这一段到底绕了两圈，还是两圈多一点？在西门子原生语言里，要把 TURN 的整圈数和到达终点的那段圆弧一起算。下面这组坐标，实际是 2.25 圈。
本文按 SINUMERIK 828D、CNC 5.25 SP1 的原厂手册读程序。采用 XYZ 铣削，长度与进给的长度单位都已设为毫米，G17 平面，坐标框架和刀长补偿保持不变，G40 已在前序安全位置生效。图中的半径 20 mm 是编程路径半径，不能直接当成加工孔的半径。
90°的终点，接在两个整圈之后

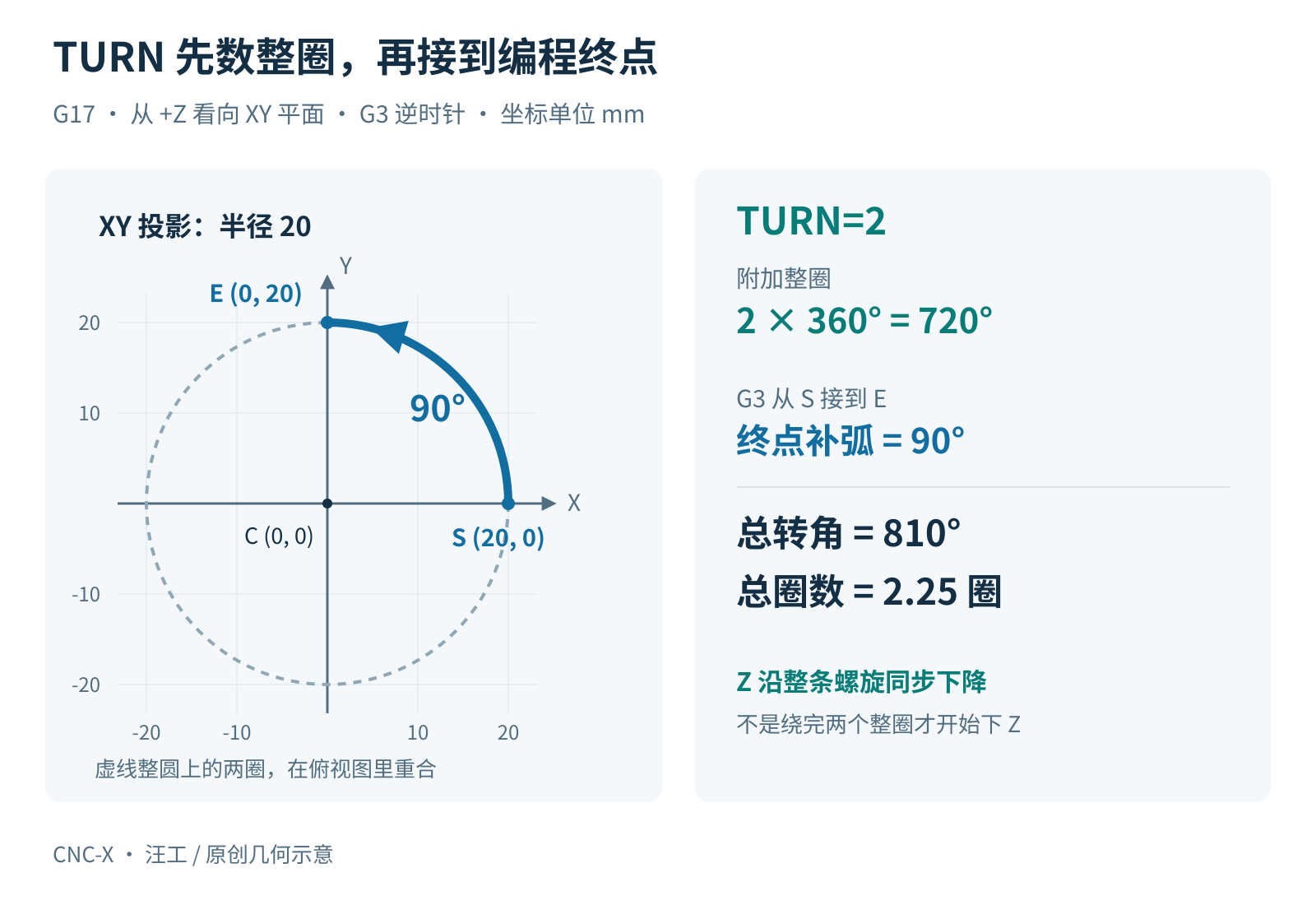

圆心位于工件坐标 X0、Y0。起点 S 是 (20,0,0)，终点 E 是 (0,20,−9)。从 +Z 方向看向 XY 平面，G3 从右侧走到上方，对应逆时针 90°。TURN=2 再增加两个整圈，所以总转角为 2×360°+90°=810°，总圈数为 2.25。这里数的是刀位在 XY 平面绕圆心的圈数。
; START: X20 Y0 Z0, G40 ACTIVE N100 G17 G90 G94 N110 G3 X0 Y20 Z-9 I=AC(0) J=AC(0) TURN=2 F300
这段从已经到达 S 的位置读起。X0、Y20、Z−9 是 G90 下的终点；I=AC(0)、J=AC(0) 把圆心明确写成绝对坐标。若改用默认的起点增量圆心写法，本例应为 I−20、J0，不能直接改成 I0、J0。AC 的单项坐标指定，可参照西门子 G90 与 AC/IC 的读法。
判断这段“补弧”时，方向也要算进去。同样从 (20,0) 到 (0,20)，如果换成 G2，顺时针的基础圆弧是 270°，再加两个整圈就成了 2.75 圈。只用两条半径间的较小夹角代入，会把 G2 和 G3 混成同一条路。
Z−9 分摊到整条螺旋，每圈下降 4 mm
XY 绕圆和 Z 下降同时进行。Z 不会等两个整圈走完，才在最后 90°里一次降到 −9。这条螺旋半径不变，Z 随转角均匀变化，每转一圈的下降量是 9÷2.25=4 mm。
绕完第一个整圈，刀位回到 X20、Y0，Z 已是 −4；第二个整圈结束，XY 仍是 X20、Y0，Z 到 −8。最后再转四分之一圈，下降 1 mm，到达 X0、Y20、Z−9。只检查开头和结尾的 Z，容易漏掉中间每一圈的切入深度。
F300 是这个片段的进给示例值，G94 下使用每分钟进给方式；它不表示每圈下降 300 mm，也不负责指定螺旋导程。本例的每圈降深由总 Z 变化量和总圈数共同决定。
只把 TURN 改小，螺旋会更陡

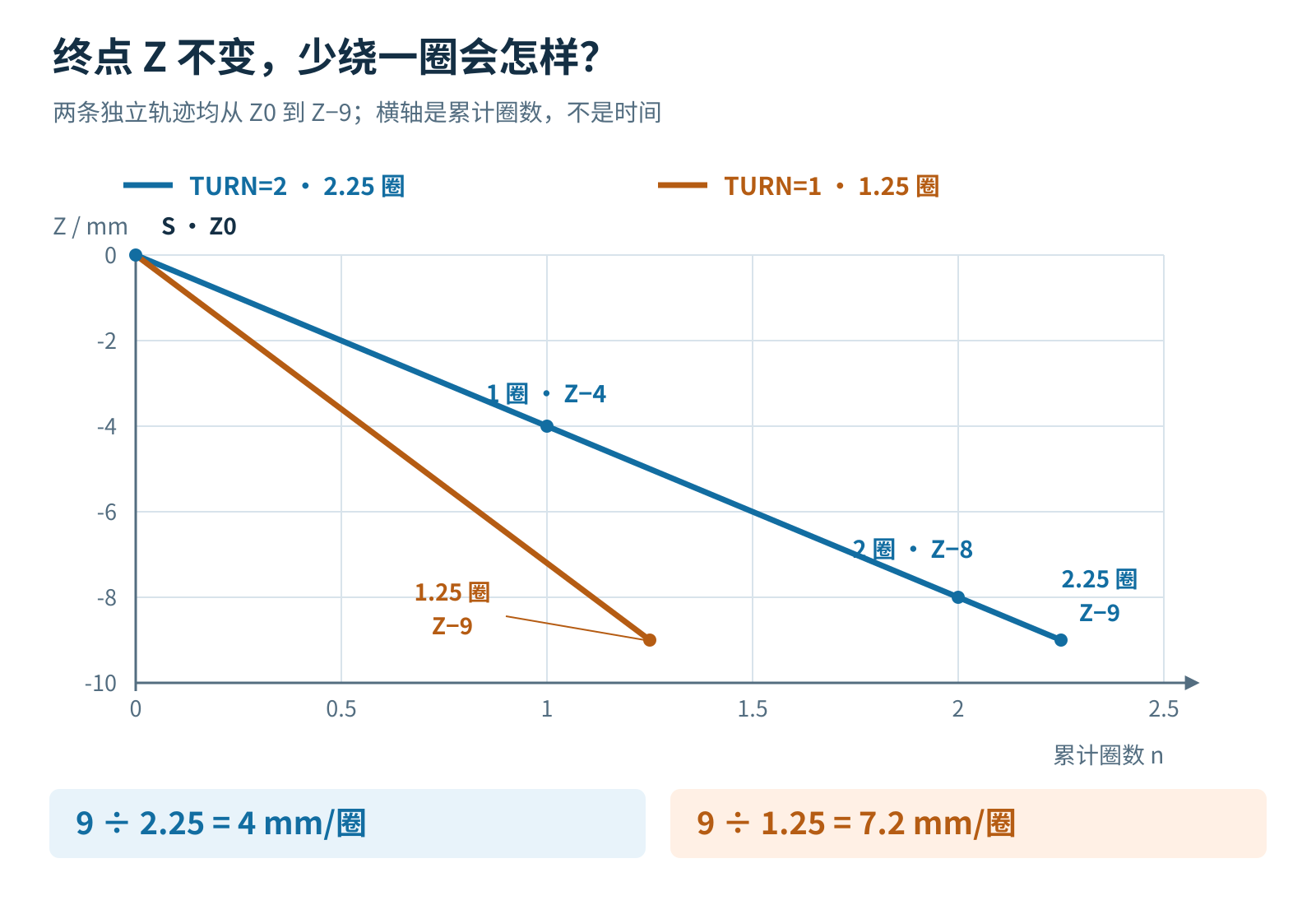

假设想少绕一圈，把 N110 的 TURN=2 改成 TURN=1，其余坐标一字不动。总圈数变为 1+0.25=1.25，Z 仍要从 0 到 −9，每圈下降量就变成 9÷1.25=7.2 mm。程序仍能到达原来的终点，但沿途的下降斜率已经改变。
如果要求仍为每圈下降 4 mm，又要保留右侧起点、上方终点和 TURN=1，那么这段只能下降 1.25×4=5 mm，终点应为 Z−5。既保留 Z−9，又保留同一对 XY 起终点和每圈 4 mm，所需的总圈数就是 2.25，不能仅靠减小 TURN 同时满足。
这里的 4 mm 和 7.2 mm 只是几何计算结果。是否适合某把刀的螺旋下刀，要另看刀具允许的斜坡角、有效直径、材料与当前切削条件。把圈数改少之前，先把新的每圈降深算出来，比只看终点深度更容易发现加工意图已经变化。
后处理输出时，圈数要跟着这一段走
该版本里 TURN 为非模态地址，G2/G3 则为模态运动指令。后处理若把一条螺旋拆成多段，应对每一段重新核对起点、终点、方向和附加整圈数，不能指望上一段的 TURN=2 继续留给下一段。后续要转入直线运动，也应明确写出相应的 G1 或 G0。
最有用的对照，是把 CAM 要求的“每圈降深”与 NC 算出来的值放在同一处，再检查分段边界。遇到改版后圈数不同、但终点坐标仍相同的输出，可以按修改后处理后对照 NC 变化的方法保留两版程序；本例应记录的几何结果是：总计 810°、下降 9 mm、每圈 4 mm。
原厂依据：Siemens《SINUMERIK 828D — NC programming》07/2025，A5E48764001B AK，适用 CNC 5.25 SP1；§3.9.7，第 220–222 页；圆心坐标第 205 页；TURN 非模态属性第 1129、1131、1194 页。
