西门子 828D 建刀补时为什么切过轮廓：起点比 G41 更早要看

作者：CNC-X · 汪工 · 发布：2026-10-26

西门子828D用G41建刀补时，终点正确仍可能切进轮廓。用R5刀具与3.123毫米角点距离的算例，说明NORM接近直线、起点调整及KONT与G450/G451的检查关系。

同样是 G41，沿边走刀正常，第一段却可能切进零件。问题不一定在刀补半径，也可能出在建补的起点：程序写的是轮廓起点，控制器走的是建立补偿后的刀心轨迹。只看 G41 那一行的终点，会漏掉刀具从哪里过来。

下面按 SINUMERIK 828D、CNC 软件 5.25 SP1 的《NC programming》07/2025 版，讨论 G17 平面内的二维刀具半径补偿。算例使用毫米、G90、G94，D1 中有效刀具半径为 5 mm；不涉及三维刀补，也不把这里的 NORM、KONT 规则套给其他系统。

一、终点没错，建补直线仍可能切角

设要加工的直边从 P=(0,0) 向 +X 走到 (40,0)，零件材料在这条边的下侧，且从 X=0 开始。G41 的补偿侧在前进方向左侧，因此加工这条直边时，刀心应位于 Y=5。

若当前刀心在 S=(-20,-20)，采用 NORM 建补到 P，刀心不是停在 P，而是直接到达垂直于轮廓的补偿位置 Q=(0,5)。Siemens 对 NORM 的定义是直线直接接近或退出；这条 S→Q 的斜线，才是要检查的建补运动。

这个例子中，S→Q 长度为 √(20²+25²)=32.016 mm，直线到角点 P 的最短距离为：

d=|(-20)×5-(-20)×0|÷√(20²+25²)=3.123 mm

最近点 C=(-2.439,1.951) 在线段内部。它到角点只有 3.123 mm，而刀半径是 5 mm；刀具圆已经覆盖到角点以内的材料。起点与终点的刀具位置都可以在零件外，仍不代表中间整段有净空。

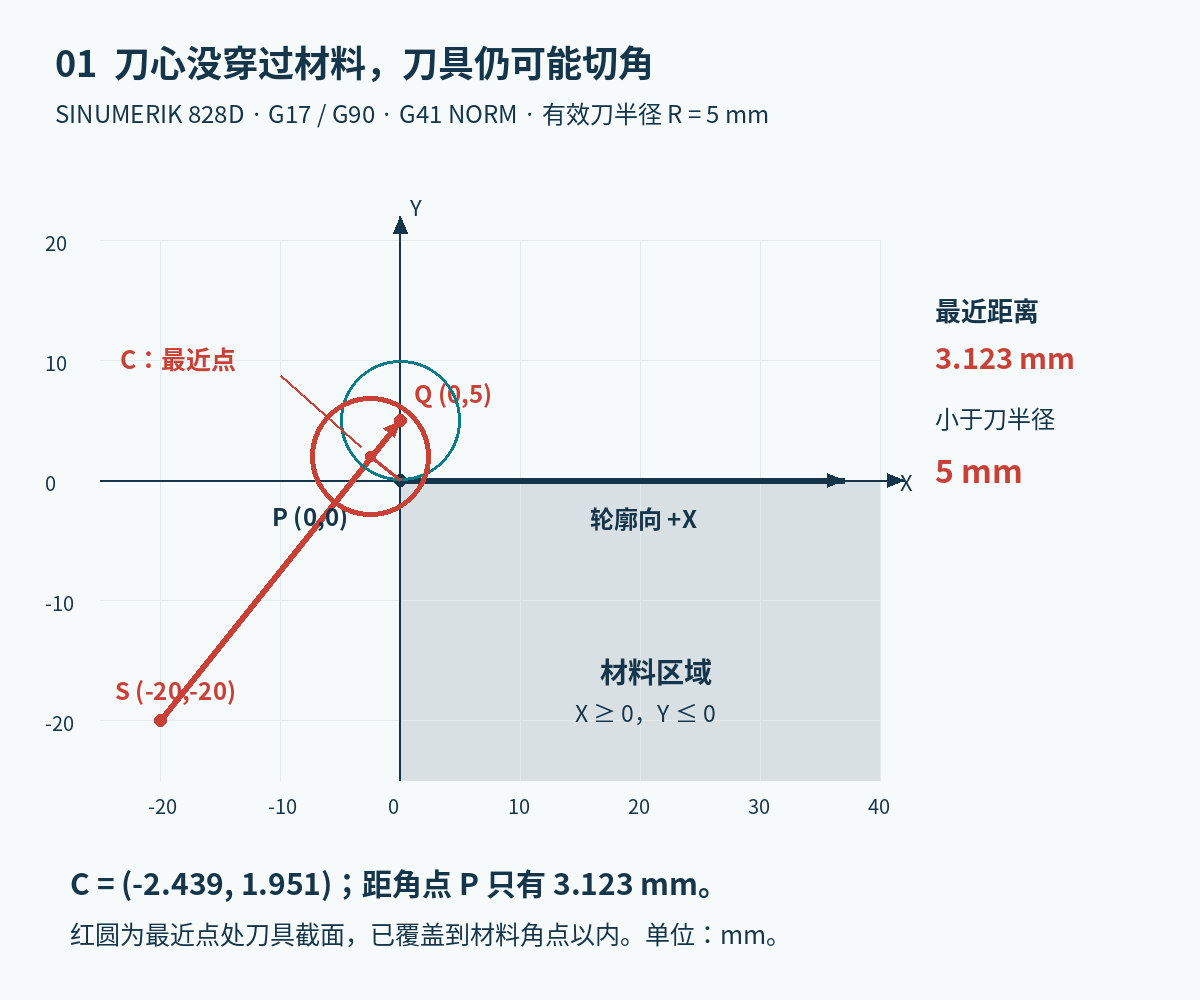

R5刀具从负20负20以NORM建补到刀心零5，最近点到角点仅3.123毫米而侵犯材料 — 图1：灰色为材料，红线为 NORM 刀心轨迹。最近点处的刀具圆越过角点；红线没有穿过灰色区域，也不能据此判定刀具没切进去。（窄屏可左右滑动查看。）

这不是应该把刀补从 5 改小的理由。半径改小会改变后续整条边的位置。真正要改的是建补几何或接近方式。

二、优先把建补起点布置在轮廓外侧

如果工艺允许重新安排引入位置，可以把起点改为 S'=(-20,10)，仍用 NORM 到同一个轮廓起点 P。此时刀心从 S' 走向 Q=(0,5)，整个线段的 Y 坐标都不小于 5，半径为 5 的刀具不会越过 Y=0 这条边。这一结论只针对图中的直边与材料范围；夹具、毛坯多出的余量以及刀柄仍要在实际空间内检查。

下面两个片段分别从上述两个已经建立的起点开始，刀具、D1 和加工 Z 高度已确定。F300 是算例的路径进给，不是材料切削参数推荐。

原起点 S=(-20,-20)，会切角：

N100 G1 G41 D1 NORM X0 Y0 F300
N110 X40 Y0

改为外侧起点 S'=(-20,10) 后，建补语句可以不变：

N100 G1 G41 D1 NORM X0 Y0 F300
N110 X40 Y0

两段代码相同，差别恰好在它们之前。不能在原起点直接替换一行就认定已经修好。要从 S 改到 S'，应先取消原有补偿并按机床既定退刀路径到达已核定的安全高度，再转移 XY、重新进入该加工高度；这里不随意给一个 Z 值替代夹具净空。

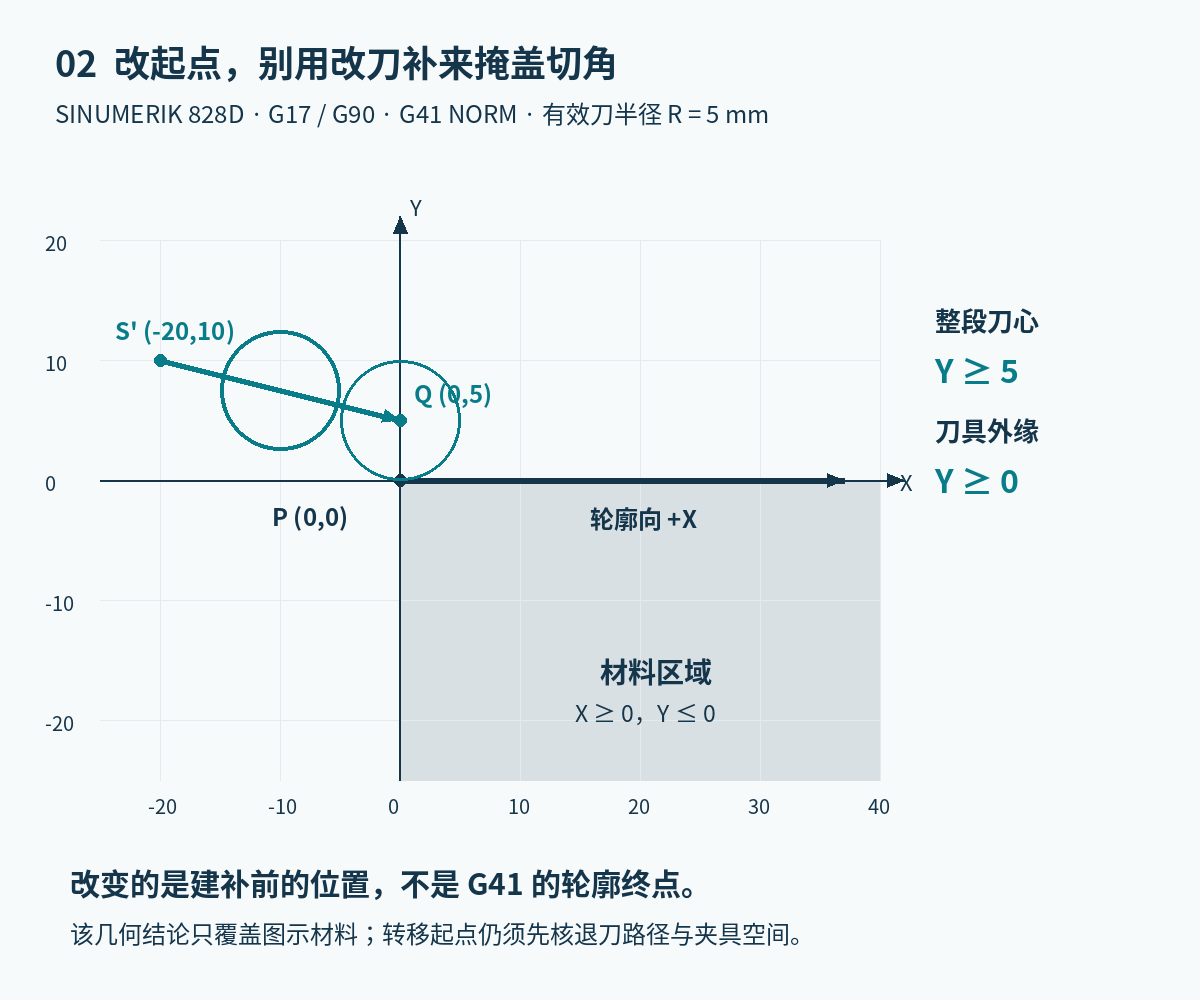

建补起点改为负20正10后，NORM刀心线段全程Y不小于5，刀具外缘不越过Y零直边 — 图2：把建补起点移到外侧后，刀心线段始终位于 Y≥5；检查对象从“G41 行写了什么”扩展为“这行开始时刀具在哪里”。（窄屏可左右滑动查看。）

三、KONT 不是给任意起点加上的避碰开关

Siemens 手册明确区分两种情况：起点在轮廓前侧时，NORM 与 KONT 的接近路径相同；起点在背侧时，NORM 的直接接近可能侵犯轮廓，KONT 则绕过轮廓起点。

KONT 怎样绕行，还取决于 G450/G451：G450 在 DISC=0 时采用过渡圆，G451 采用等距轨迹交点方式。它们不是同一条路线；若继承了非零 DISC，G450 的绕行几何还会改变。若决定保留背侧起点并改用 KONT，就要把当前外角方式连同起点一起核对，并在仿真中查看实际生成的建补轨迹与刀具包络，不能只查最后是否到达 Q。

这里有两个不同的问题：NORM/KONT 决定怎样建立或取消补偿；G450/G451 决定相关绕行采用什么几何。关于外角方式造成的夹具净空差异，可以接着看《西门子 G451 过外角：刀心没碰，刀具为什么会碰夹具？》；该文按 SINUMERIK ONE 资料展开，具体版本边界与本篇 828D 分开核对。

四、改后处理时，把前一段也带上

排查这种问题，应取出建补前的定位段、G41/G42 激活段、第一条真正的轮廓段，以及当时的工作平面、补偿侧和有效半径。缺少第一条轮廓的方向，连“左侧”在哪里都无法判断；缺少前一段，则不知道 NORM 直线从哪里开始。

在 CAM 中修改引入后，还要回看输出的 NC：起点是否真的改变，控制器是否仍继承了原有 NORM/KONT，以及取消补偿后的退出方向是否也改变。不要仅凭刀路窗口里的引线变长就结束检查。退刀、回零与换刀的职责不同，可参看《Mastercam 换刀段怎么排：退刀、回零、换刀和刀补别混在一起》。

本例的重点不是“统一改成 KONT”，而是先把轮廓、补偿后刀心和刀具外缘画在同一张图上。终点正确，只证明最后的位置；整段不侵犯轮廓，才是建补检查要回答的问题。

依据：Siemens《SINUMERIK 828D — NC programming》，07/2025，A5E48764001B AK，适用 CNC 软件 5.25 SP1，§3.10.2（272–276 页）及 §3.10.3。图中坐标与距离为本文建立的几何算例。
