海德汉循环221转了30°，为什么孔距对、整组位置却错了？

孔距20和15都对，整组孔却偏了，先核第一孔。这个算例的图纸要求第一孔留在X40、Y20，三列两行只改变排列方向，逆时针转30°。海德汉 TNC 640 的循环221用Q225=40、Q226=20定住这个起点，Q224=30绕它转。如果先把起点绕工件零点算成X24.6410、Y37.3205，再填入Q225/Q226，孔距仍然对，整组位置却不符合这张图纸。若图纸要求的本来就是绕工件零点转，预先换算起点则有必要。

下面按 TNC 640、NC软件34059x-17、铣削模式说明。算例采用XY平面、Z向刀轴，坐标单位为毫米，当前坐标系没有另外叠加旋转、镜像或缩放。只核孔位几何，不把计算结果当成实机加工精度。

起点不动，旋转的是两条孔距方向

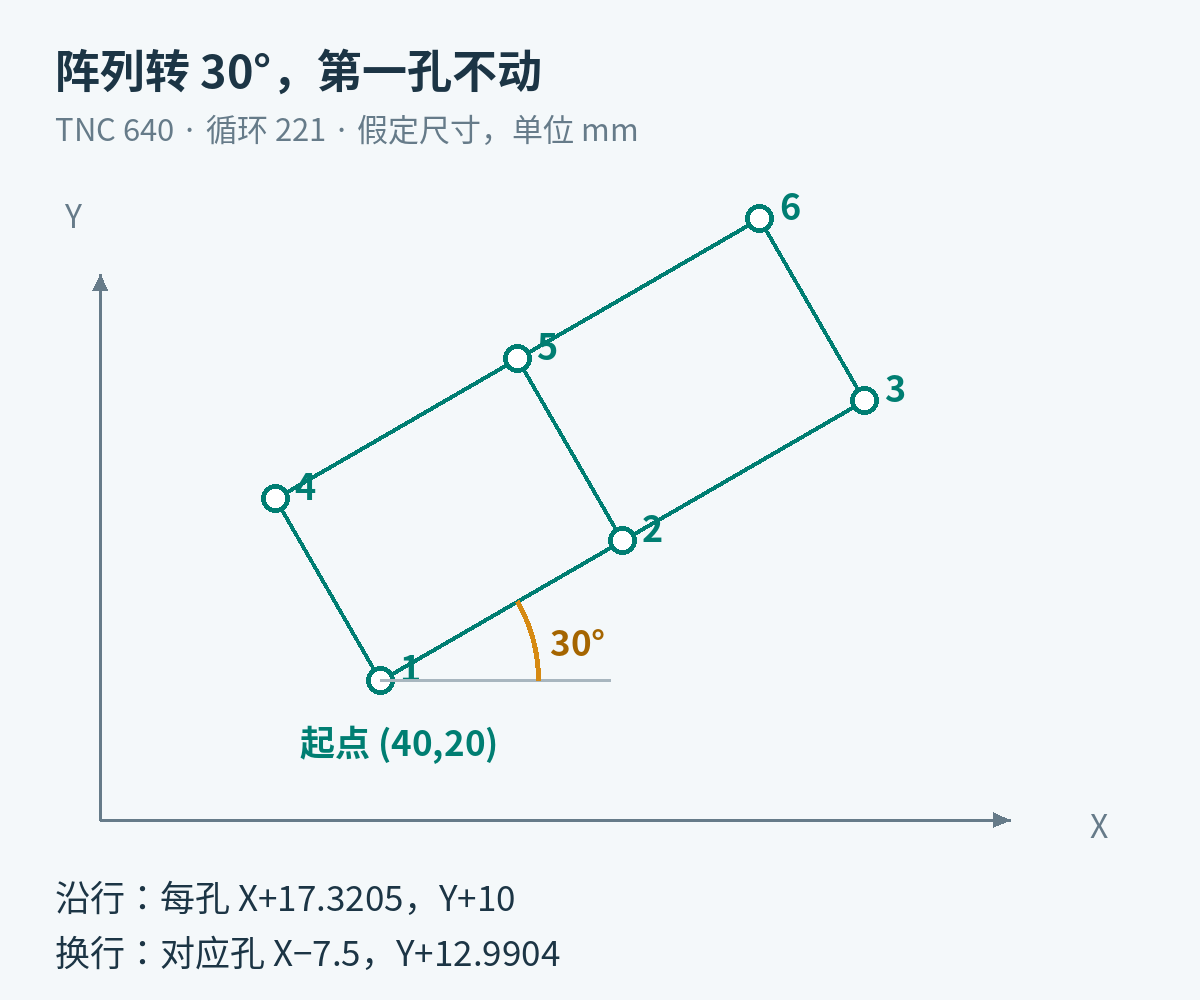

设第一孔在X40、Y20，一行3孔，共2行；同一行相邻孔距20，两行间距15，阵列逆时针转30°。对应几何参数为：

Q225=+40
Q226=+20
Q237=+20
Q238=+15
Q242=+3
Q243=+2
Q224=+30

Q242、Q243填写孔数，不是间隔数。3孔只有2段列间距，所以第一行从第一孔到第三孔是40毫米；2行之间只有1段15毫米的行距。Q237、Q238是阵列自身两个方向上的间距，转角之后，不能再把它们直接当作机床X、Y方向的坐标差。

六个孔逐个算，不只看阵列外形像不像

用i表示列号，取0、1、2；j表示行号，取0、1。先得到阵列内偏移u=20i、v=15j，再旋转偏移，最后加回起点：

X = 40 + u×cos30° - v×sin30°
Y = 20 + u×sin30° + v×cos30°

因此，沿一行每走一孔，坐标增量为X+17.320508、Y+10；换到对应的下一行，则为X−7.5、Y+12.990381。孔位结果保留四位小数如下：

检验时抓住三个量：孔1仍为(40,20)；孔1到孔2的距离为20；孔1到孔4的距离为15，而且两条孔距方向垂直。表中四位小数只是显示舍入，不是零件公差。

把起点也转一次，会错多少？

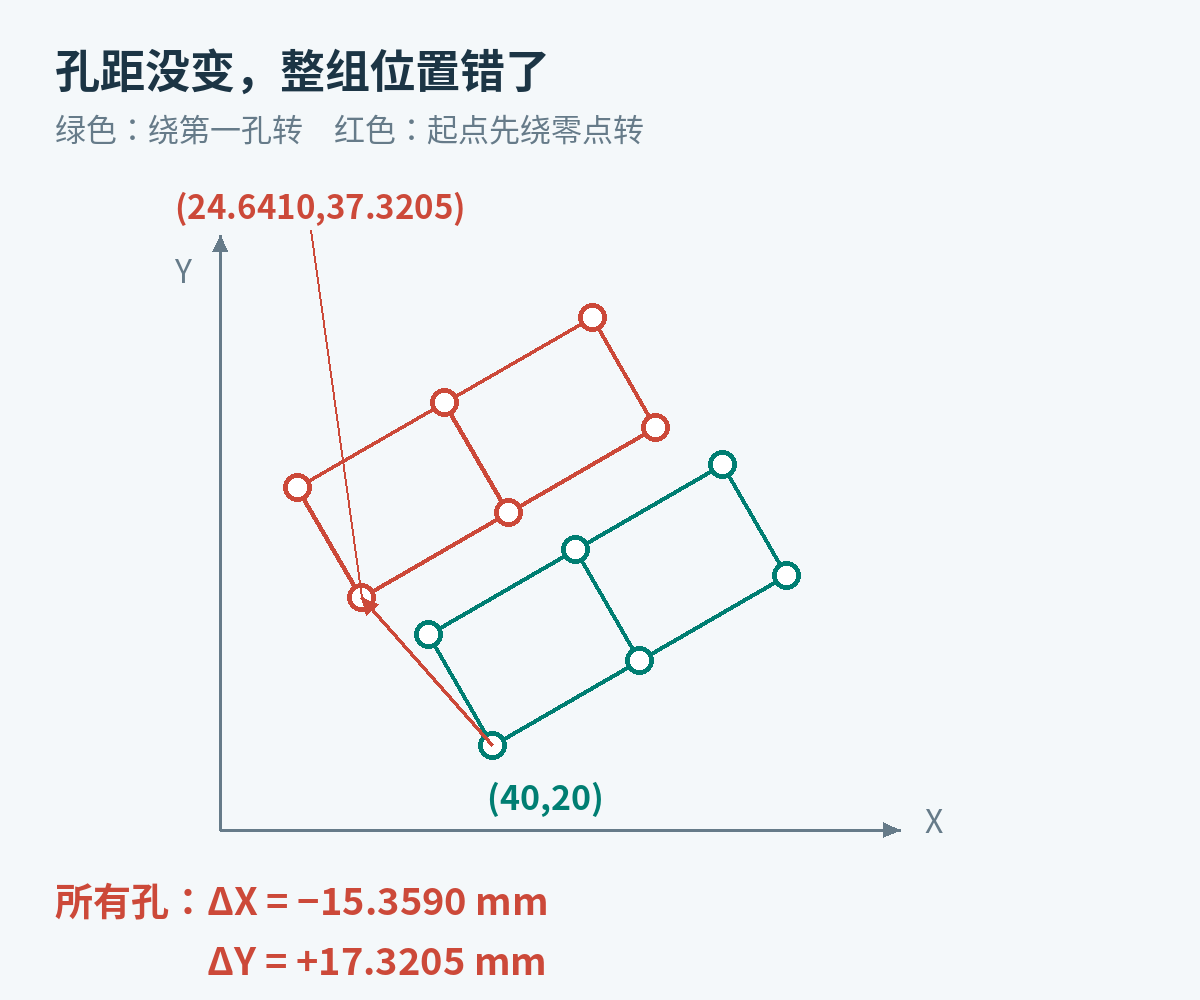

如果把整张孔位图绕工件零点旋转，起点(40,20)会变成(24.6410,37.3205)。这与循环221“绕第一孔转”的目标不是同一组位置。

假设错误程序把Q225、Q226填成24.6410、37.3205，同时仍写Q224=+30，阵列方向和孔距都没变，但每一孔都会相对目标偏移X−15.3590、Y+17.3205。这是整组平移，单凭孔与孔之间的尺寸检查不出来。

本例改前：Q225=+24.6410、Q226=+37.3205、Q224=+30。改后：Q225=+40、Q226=+20、Q224=+30。其余孔距、数量保持不变。若图纸原本要求绕工件零点转，先求出旋转后的第一孔再填入循环是对的；判断依据是图纸规定的旋转中心，不能一律禁止预先换算。

后处理核查时，孔位与循环执行要分开看

前面的七行只是几何参数对照，不是可独立运行的钻孔程序。完整循环还涉及Q200、Q203、Q204、Q301等高度参数，并调用此前定义的加工循环。循环221在定义时即生效，不是填完以后还等一条调用指令才开始动作；不要把它当作纯孔位数据块插到随意的位置。

核查输出时，先确认第一孔、两条间距向量和总孔数6，再核加工循环、进退刀高度及夹具跨越路径。Q301=0时，孔间移动采用Q200第一安全距离；Q301=1时，采用Q204第二安全距离，并结合Q203工件表面坐标确定相应高度。孔位算对，不能替代这项检查。若实际程序启用了坐标变换，应先回到该有效坐标系核对，不能拿本文未叠加变换的坐标表直接判错。

本例的结论很直接：Q225/Q226定起点，Q224绕起点旋转；检查阵列时至少抓住第一孔的绝对位置和两条孔距方向，不能只量孔距。

相关问题

• 圆周孔阵列的终止角，为什么会改变孔位分布？

• 用坐标差求角度，为什么斜率一样却差180°？

核对依据

海德汉 TNC 640《加工循环编程》，NC 34059x-17，10/2022，1303406-22，第253—256页循环221。本文孔位表和偏移量由上述假定尺寸独立计算。
