R6内角放得下Ø12刀，为什么精铣仍不宜这样选？

图纸上的内角是 R6，刀库里正好有一把 Ø12 立铣刀。刀具半径也是 6 mm，看起来刚好贴合，为什么不能据此认定它适合把这个角精铣出来？关键不是“直径等于圆角直径”这道算术，而是刀具进入内角时，刀心还能沿多大的圆弧运动，以及这一段实际要切掉多少材料。

下面讨论的是刀轴垂直加工平面、竖直凹内壁、同一高度截面上的侧刃加工；刀具外圆按圆柱处理。球刀、锥刀以及底部刀尖圆角参与成形时，不能直接套用这里的截面关系。

先把成品圆角和刀心圆弧分开

设成品内圆角半径为 R，刀具直径为 D。刀具外圆与凹圆弧内切时，两圆心距离就是相切刀心轨迹的半径：

刀心圆弧半径 = R − D/2。

对 R6 而言，Ø12 刀得到 6 − 6 = 0 mm；Ø9 刀得到 6 − 4.5 = 1.5 mm；Ø8 刀得到 6 − 4 = 2 mm。这是理想二维几何关系，不包含刀具跳动、挠曲或实际尺寸偏差。

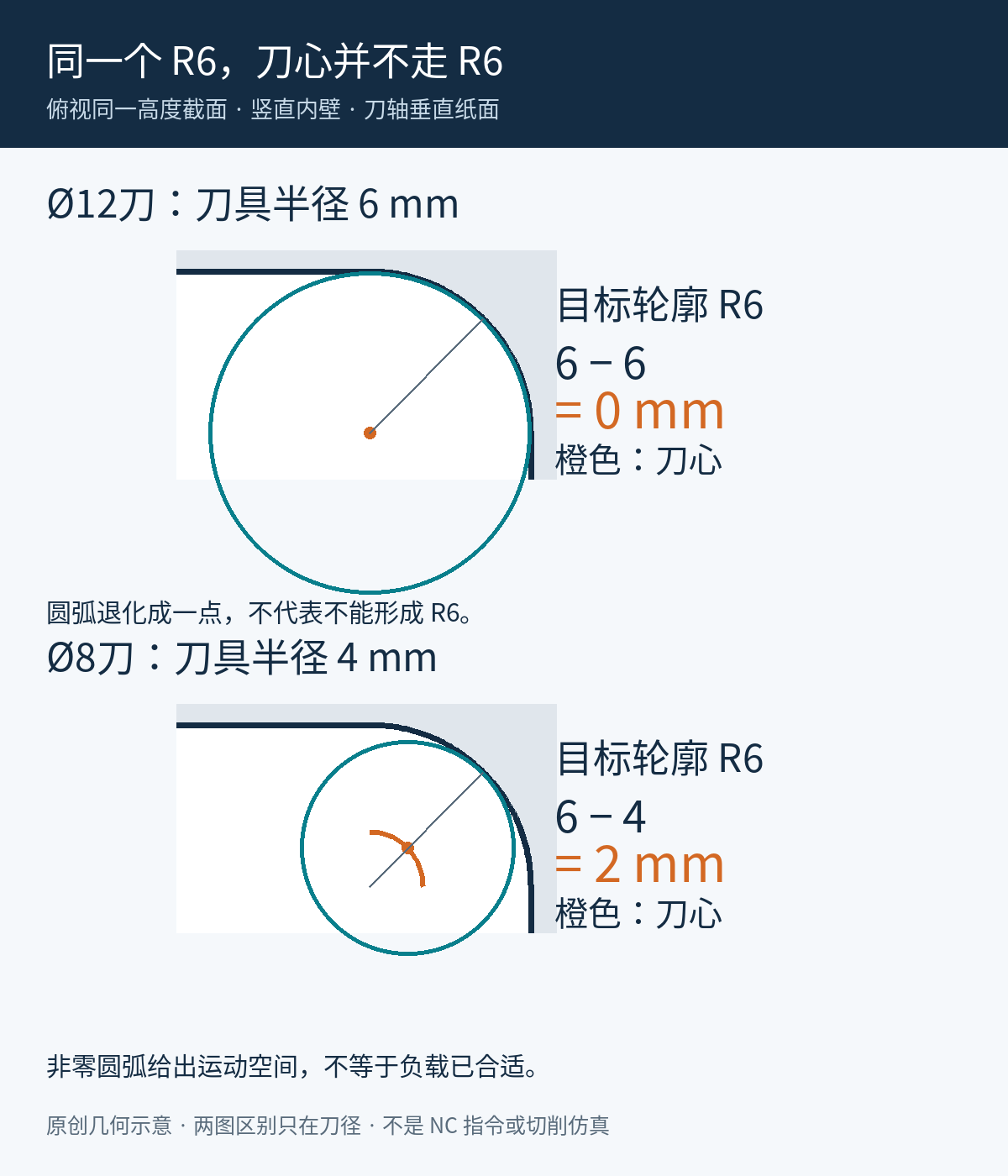

图1：同一R6内角，Ø12对应退化点，Ø8对应R2刀心圆弧。点击图片查看原图。

图中的 0 mm 不是让后处理输出一条 R0 圆弧，也不是说 Ø12 刀在几何上绝对不能形成 R6。它表示：这个凹圆弧对应的相切刀心圆弧已退化成一个位置，不能再把它当作一段有半径的平滑转角轨迹来理解。

“能放进去”和“适合精加工”是两条界限

只看理想相切几何，刀具半径不能大于目标内圆角半径，即 D ≤ 2R。R6 对应 Ø12，这是几何界限；它没有回答切削接触、剩余余量和机床运动能否满足精加工要求。

Sandvik Coromant 在《Milling inside corners》的精加工段给出的选刀建议是：刀具直径不大于零件圆角半径的 1.5 倍。换到这个例子，就是 D ≤ 1.5 × 6 = 9 mm。这里的 Ø9 是厂商建议的尺寸换算，不是另一条几何定律，也不是选到 Ø9 或 Ø8 就自动保证表面与尺寸合格。

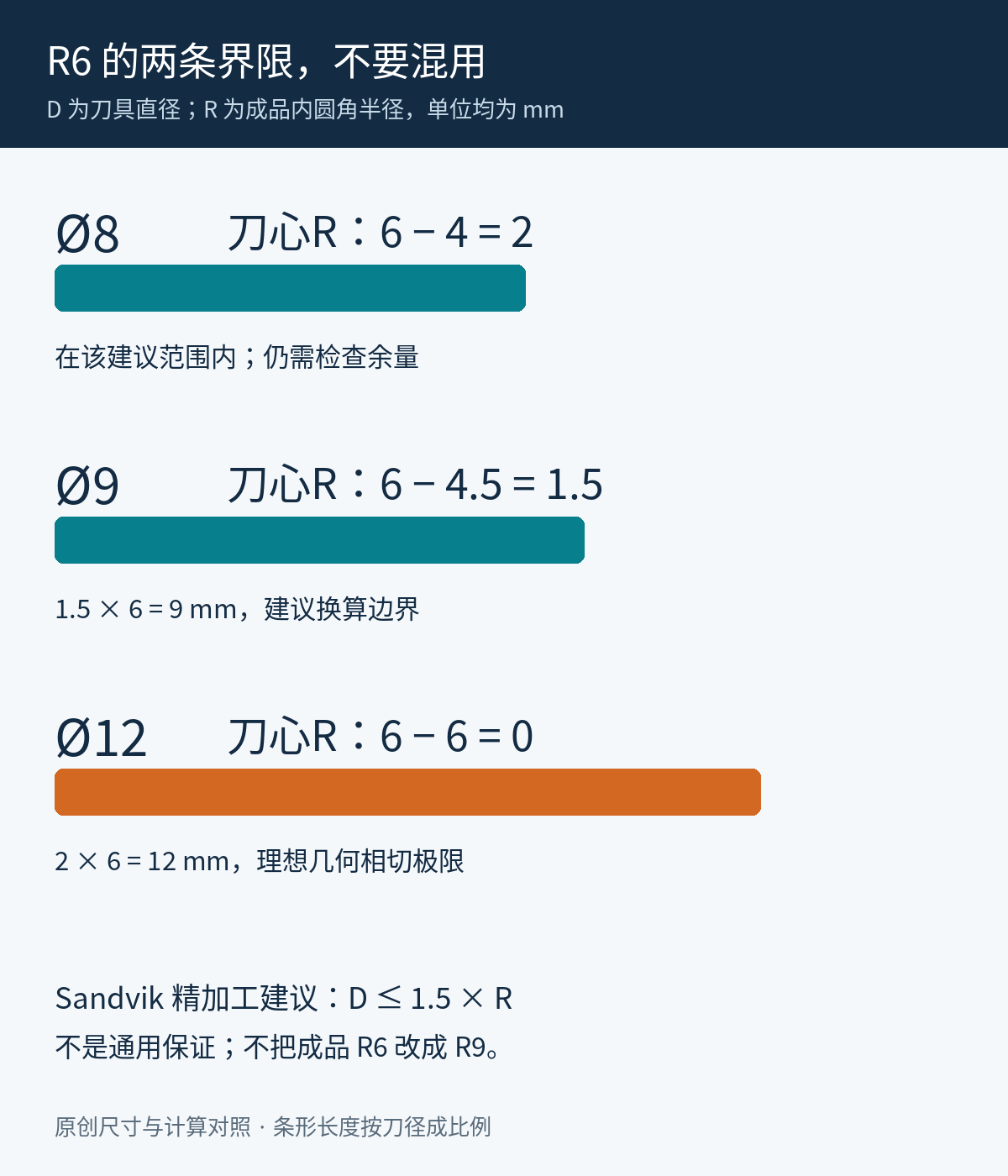

图2：Ø8、Ø9、Ø12对应刀心半径2、1.5、0 mm；精加工建议和理想几何界限不可混用。点击图片查看原图。

原理上，刀具进入内角时可能面对更大的切削接触弧和切削负载。实际接触还取决于上一道工序留下的毛坯形状，因此不能仅凭“R6 配 Ø12”就断言必然振刀、过切或崩刃。反过来，也不能因为静态几何没有干涉，就把内角当成普通直壁继续加工。

在 CAM 里，先看余料，再决定怎么换刀

第一步是保留成品 R6 轮廓，回看粗加工后的残料。直壁单边留量均匀，不代表内角处也只剩同样厚的一层。如果大刀粗加工后角落残料明显更多，需要先安排合适的小刀清角或重新分配余量，而不是让最后一圈精修顺带吃掉全部角料。

第二步才是比较可用刀具。以 Ø8 为例，理论刀心圆弧恢复到 R2，但还要结合刀具有效刃长、悬伸、材料和这道工序的切深、侧向余量判断是否合适。进给应结合所选刀具和上述切削条件确定，不能只按刀径比缩放。

第三步是在 CAM 中更新实际刀具直径并重新计算刀路，核对刀心在两段直壁与内角之间的连接，以及余料仿真。不要只把旧程序的 F 降下来就认为完成了选刀修正，也不要在刀具补偿里改一个数来代替重新检查加工范围。

成品要求仍然是 R6。厂商建议中的“1.5 倍”用于选刀，不是把工件内角改成 R9 的许可；粗加工阶段采用的过渡策略，也不能不经检查就移到最后成形轮廓上。

它和圆弧进给换算，不是同一个问题

刀径与刀心轨迹确定后，才轮到进给定义和系统行为。若要理解指定系统怎样区分刀心与轮廓进给，可接着看西门子 CFC、CFTCP 与 CFIN 的圆弧进给例子，不要把该系统指令搬到其他控制器。

如果当前问题是动态开粗后怎样另接侧壁精修，可参考Mastercam 2025 动态开粗后的侧壁精修。那篇的外侧壁留量示例，与本文凹内角的刀径选择分别解决不同问题，不能用外壁的刀心偏置方向代替内角计算。

这个例子最终要记住的是：R6 配 Ø12 的刀心圆弧为零，说明它处在理想几何相切边界，不说明它是合适的精铣选刀。先把成品轮廓、刀心轨迹和实际余料分开看，再谈切削参数。

技术依据：Sandvik Coromant：Milling inside corners，其中 Finishing 段为本文刀径建议的来源。两张图为 CNCX 原创几何与尺寸对照图，不是实机切削结果。
