Mastercam 2026 刀具参数改成 Ø8，实体为什么还是 Ø10？

刀具直径已经填成 Ø8，画面里的实体却仍像 Ø10。先别把它当成显示没有刷新：在 Mastercam 2026 的新铣削刀具设计器里，计算刀路的参数模型，与用于仿真、碰撞检查的导入实体模型，不是同一个东西。

下面只讨论 2026 的 Mill / Router 刀具设计器。问题限定为：已导入刀具实体，随后调整了尺寸参数。它不是机床上的 D 刀补问题，也不能把这里的界面流程直接套到旧版刀具向导或 Lathe。

改了直径，究竟改到了哪里？

打开刀具的 Geometry（几何）页，先分清两条数据线：导入实体形成的防碰撞模型用于仿真与碰撞检查；页面尺寸形成的参数模型用于刀路计算。导入实体时，软件会自动填入尺寸，使两者尽量接近，但仍允许继续编辑这些参数。

因此，不能只凭“直径框已经是 8”就认定导入实体也变成了 Ø8。反过来，看见实体轮廓还是 Ø10，也不能据此认定刀路一定仍按 Ø10 计算。应先辨认当前显示的模型，再查它的数据来源。

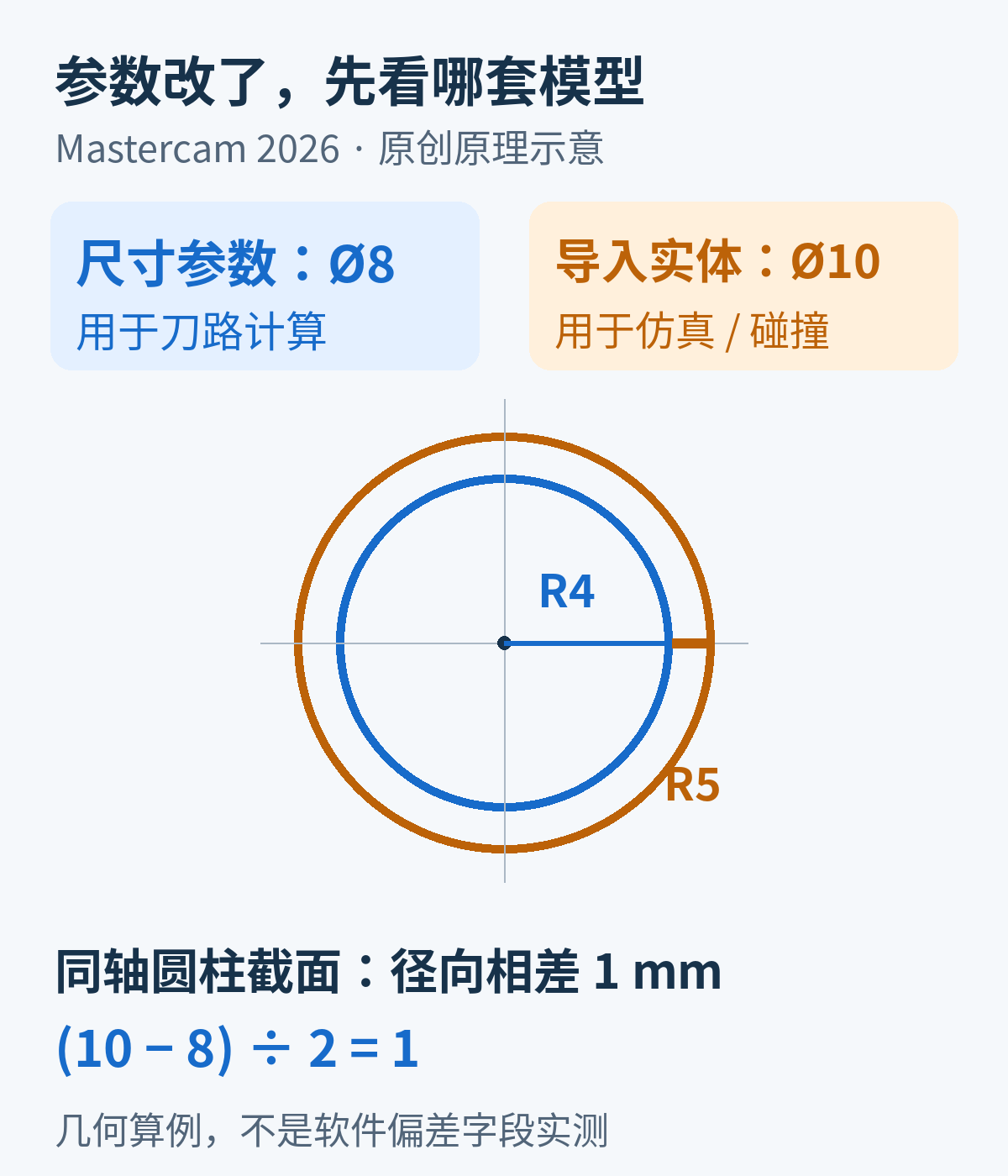

图1：蓝圈为 Ø8 参数截面，橙圈为 Ø10 实体截面。两圈同轴，仅用来说明两套边界，不是软件界面截图。

差了 2 毫米直径，为什么只差 1 毫米边界？

把两者简化成同轴圆柱，端面位置、长度一致，且没有其他形状差异。参数半径为 8÷2=4 mm，实体半径为 10÷2=5 mm。因此，沿径向的边界差是 (10−8)÷2=1 mm，而不是 2 mm。

再放一面与刀轴平行的平墙，让墙与这一截面所在刀具段在轴向上重叠，刀心到墙面距离为 4.5 mm。保持同一个刀心位置：

• 按 Ø8 截面：4.5−4=+0.5 mm，边界离墙还有 0.5 mm。
• 按 Ø10 截面：4.5−5=−0.5 mm，边界已经侵入墙内 0.5 mm。

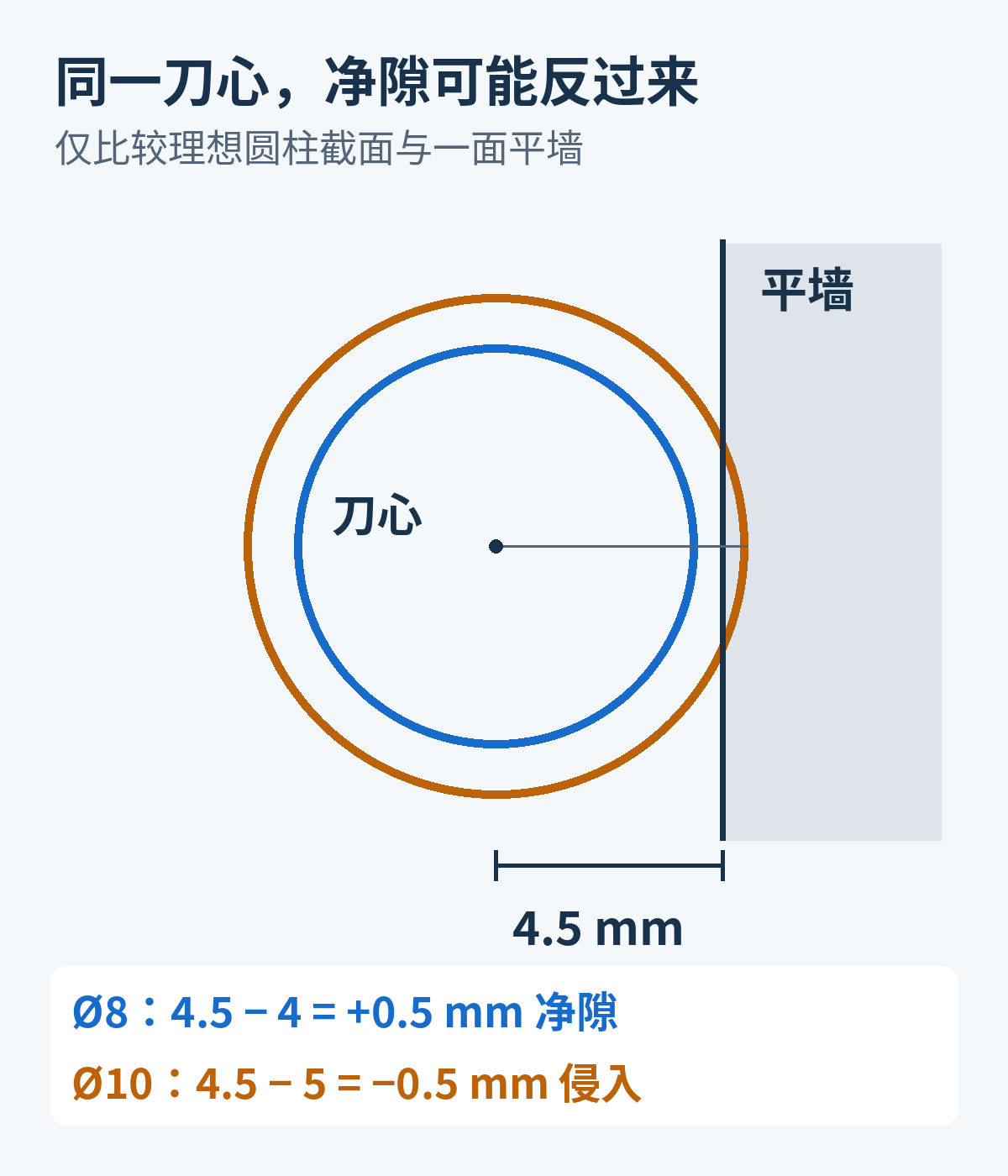

图2：同一位置的静态截面计算。正号表示净隙，负号表示侵入；它不代表 Mastercam 已实测报出某条报警，也不是推荐的避碰间隙。

这个例子的要点不是把刀心再挪多少，而是先让参与计算与检查的几何都对应同一把真实刀具。只把参数缩小来“让刀路通过”，不能把现场 Ø10 刀具变成 Ø8。

回到 Geometry 页，怎样把问题查实？

先确认实际要用哪把刀。如果现场准备使用 Ø8，核对导入的实体是不是原来的 Ø10 型号；如果现场仍用 Ø10，则先查为什么尺寸被填成了 8。还要对照切削长度、端部形状、颈部与柄部尺寸，而不只盯着一个直径。

再叠加两种模型看差在哪里。该页允许分别采用线框、着色显示，并通过 Opacity（透明度）比较重叠轮廓。先看外圆，再看端面与台阶：外圆一致而端面错位，和本文的同轴直径差不是一种问题。

把 Model deviation 当作偏差提示，不当作放行值。官方说明将它定义为两模型的最大偏差。本文算出的 1 mm 是指定圆柱条件下的径向差，没有测读软件字段，不能拿来声称任何导入模型都会显示 1。这个字段也不是加工余量、机床精度或可接受碰撞量。

纠正数据来源，再重算受影响刀路。应让实体与尺寸如实反映计划使用的刀具，而不是为了让两幅轮廓重合去任意缩放。随后检查实际选用的刀具、刀柄、伸出量及夹具，重新计算和仿真相关操作。即使两模型偏差为零，也不能证明刀柄、夹具和完整连接运动都没有问题。

没有导入实体时，不要照搬这个判断

2026 也允许手工输入尺寸创建参数刀具，不必导入实体；在这种情况下，仿真与碰撞检查使用回转轮廓。排查前先确认刀具是哪种创建方式，不能一看到显示异常就认定“还藏着一把旧的 Ø10 实体”。

若问题来自刃部以外的粗柄，可继续看《Mastercam 2027 槽铣刀：刃部没碰壁，粗柄为什么会碰？》，该文有独立的 2027 刀型条件。模型确认后，程序里的退刀、换刀与刀补顺序则是另一层检查，见《Mastercam 换刀段怎么排》。

结论：直径框和实体外形不一致时，先查它们是否来自同一把刀。把“参数负责什么、实体负责什么”分清，比反复刷新画面，或用小直径掩盖大实体更能定位问题。

官方依据

Mastercam 2026 新版说明（日文，2025年7月），印刷页20—23，“新しい工具およびホルダーインターフェイス”。版本功能与两模型职责据此核对；Ø8 / Ø10、4.5 mm 墙距及两张示意图为本文独立构造的几何说明。
