海德汉 M103 F25：下刀限150，斜线为什么能走250？

上一条编程进给是F600，随后启用M103 F25，负刀轴下刀上限按25%得到150。可斜向下刀的合成路径进给却不必等于150：如果该斜线沿Y走8毫米、沿Z向下走6毫米，理想匀速关系对应的是路径250、负Z分量150。把这两个速度放在同一栏比较，就会误判M103没有生效。

本文依据海德汉TNC 640、NC软件34059x-18、2023年10月Klartext编程手册第239页。算例限定未倾斜工作平面、刀具轴为Z、毫米与每分钟进给，暂不引入M136每转进给。F600、25%和几何尺寸只用于解释，不是刀具材料对应的加工参数，也不是实机读数。

第二个F是比例，不是路径进给25

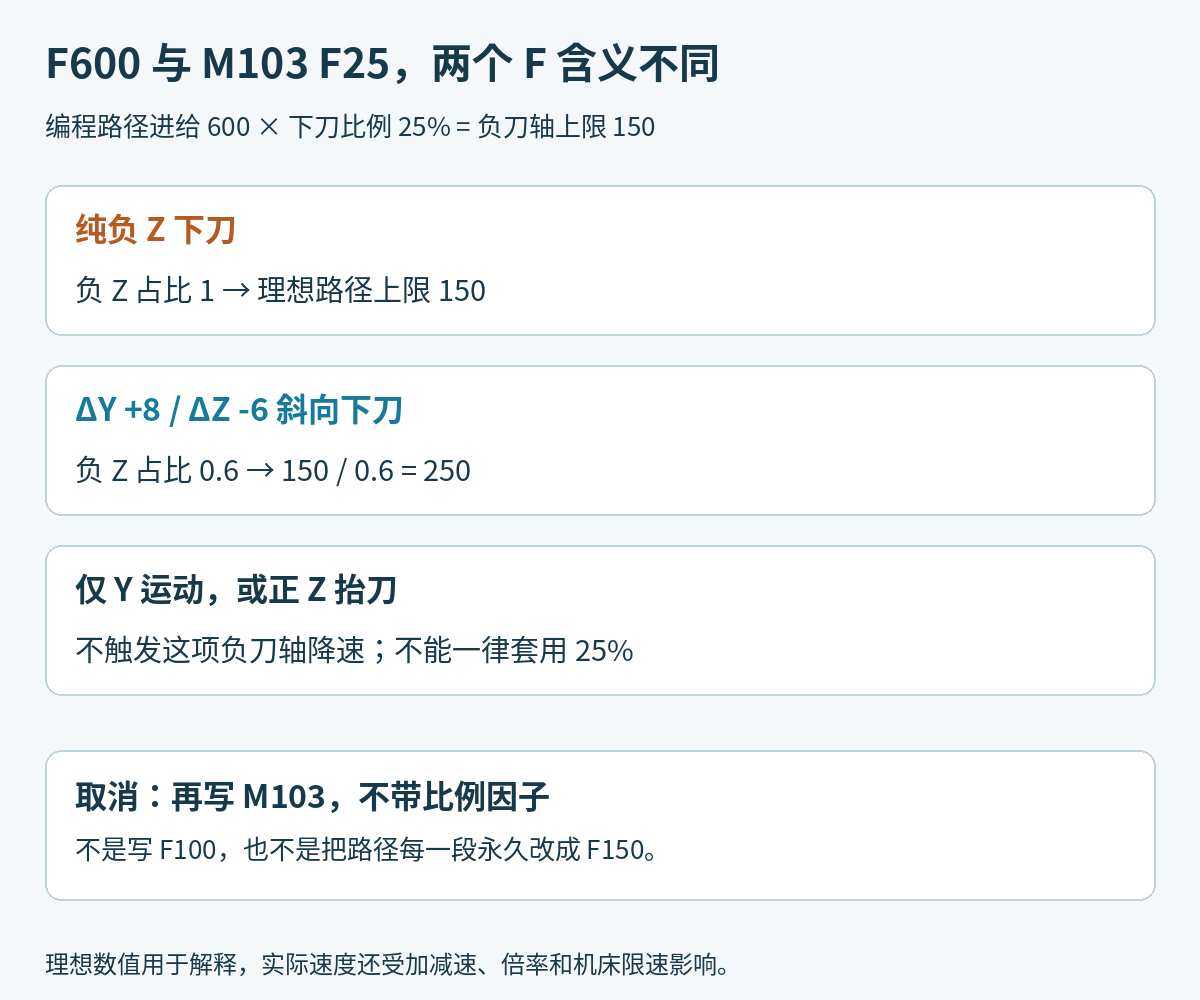

手册定义：M103使刀具沿刀轴负方向运动时降低进给。其下刀限制FZMAX由最近编程进给FPROG和比例因子F%得到。M103中的F25代表25%，不是把普通路径进给改成25毫米/分钟。本例计算为600×0.25=150毫米/分钟。

M103在程序段开始生效；再次编程M103而不带比例因子即可取消。检查后处理时，应把普通路径进给和M103比例分别记录，不能看到同一个字母F就当成同一种量，也不要把手册中的F%理解成需要在NC中输入百分号。

纯Z下刀和斜向下刀，速度分解不同

纯负Z运动时，路径方向与负刀轴一致，整条路径速度就是刀轴分量。未触及其他限制时，本例的理想路径上限为150。

改成同时ΔY=+8、ΔZ=-6的直线，长度L=√(8²+6²)=10毫米。负Z分量占路径速度的6/10，也就是0.6。因此，若把负Z分量限制到150，对应的理想合成路径进给为150÷0.6=250毫米/分钟；此时Y分量为250×8/10=200毫米/分钟。

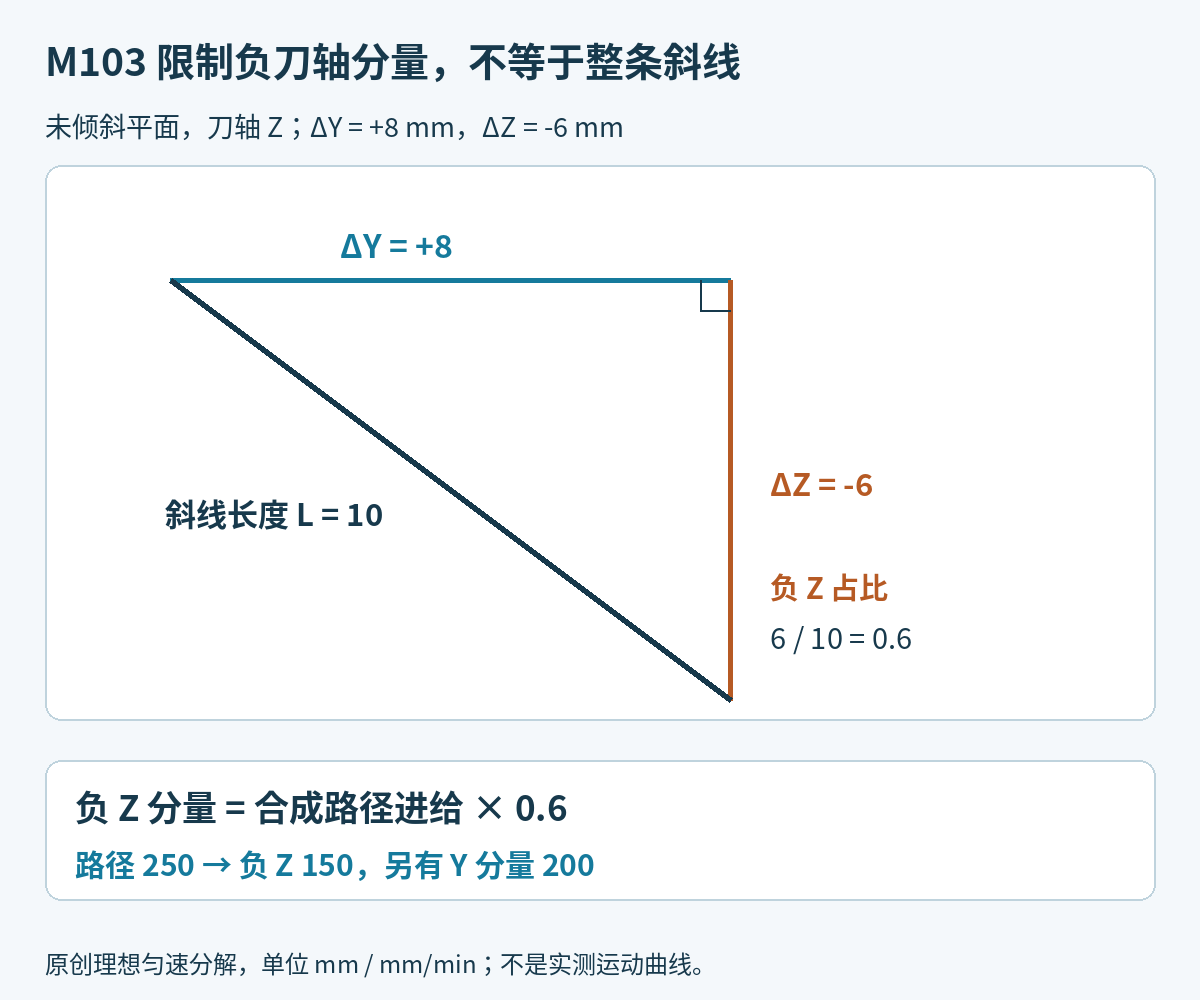

图1按同一比例绘制6、8、10的三角形，向下是负Z。它只做几何和速度分解，不画实测加减速曲线。手机可左右滑动查看大图。

如果误把合成路径也固定为150，同一斜线的负Z分量只有150×0.6=90，便不是“负刀轴150”这一个限制的对应匀速结果。另一方面，250低于原编程600，所以本算例不需要靠超过原编程路径进给来实现负Z分量150。

这不是仅凭字面猜测：官方第239页自己的算例中，F500配M103 F20，纯负Z下刀列为100，而Y、负Z等量同时运动列出的合成进给约141。手册示例用于核对分量含义；本文采用不同的6、8、10几何另作推导。

不能把M103当作全方向统一倍率

在本文未倾斜、刀轴为Z的条件下，仅Y运动或正Z抬刀不属于负刀轴下刀。不能把这些段也机械地改成600×25%=150。修改前后的对照重点应是运动方向与刀轴分量，而不是只检查有没有M103。

下刀比例也不保证实际速度恰好达到计算上限。段长、加减速、进给倍率以及机床轴速度限制都会影响瞬时速度。判断日志时，要先确认所读字段是合成路径进给还是某轴速度，再对照该段的几何比例；不能用某一时刻没到250就判断控制器错误。

倾斜加工后，别再只盯机床负Z

同页手册说明，M103在倾斜工作平面坐标系WPL-CS有效时也起作用，此时降速针对虚拟刀轴VT方向的进刀运动。也就是说，本文的“负Z”是建立在未倾斜、刀轴Z的条件上；进入倾斜加工后，不能继续拿固定机床Z分量直接套6/10的结论。

应先核对当前工作平面及刀轴方向，再解释下刀分量。如果程序包含PLANE状态切换，还要分清PLANE RESET STAY与转轴是否回正，不要把坐标状态和物理姿态混成一个判断。

后处理验收要把两个量分开

对一段异常斜向下刀，先记录最近的普通编程F、最近M103比例或取消位置、该段位移以及当前刀轴方向。在本算例中，可供独立验算的三个值是：负Z上限150、路径250、Y分量200，且√(200²+150²)=250。它们是互相一致的向量分解，不是三套不同加工参数。

修改后处理只修正已确认的比例或状态输出，不把全部下刀线段直接替换成F150。用修改前后NC逐段对照检查取消位置、后续进给和原有运动段是否保持预期。验收记录应把数学分量核算与实际运动记录分别保留。

官方依据：海德汉TNC 640 Klartext编程用户手册，NC软件34059x-18，10/2023，第7.4节，印刷页239“Feed rate factor for plunging movements: M103”。公式、作用方向、取消方式和WPL-CS/VT边界按手册核对；两图及6、8、10算例为原创。核对日期2026-10-29。
