三菱 M80 宏里2 AND 1，两个都非零为什么结果是0？

宏里两个数分别是2和1，都不是零；写下2 AND 1，结果却是0。若本意是判断“两个条件都成立”，这不是数值丢了，也不应该先改成另一个比较符号。三菱M80用户宏算式里的AND按二进制位逐位运算，并不先把每个非零数统一变成“真”。

本文限定三菱M80加工中心系统的用户宏，依据《M800/M80/E80/C80 Series Programming Manual (Machining Center System)》IB-1501277-U，第14.6.1、14.6.2节。算例只使用已赋值的非负小整数，不涉及空变量、小数、负数、超出32位的数，也不读取或改写机床I/O信号。

先把2和1写成二进制，再看AND保留哪一位

手册把AND定义为32位中的逐位逻辑积。对同一位，只有两边都是1，结果才是1。2的低三位是010，1是001：一个在数值权重2的位置有1，另一个在权重1的位置有1，两边没有任何同一位同时为1，所以结果为000，也就是0。

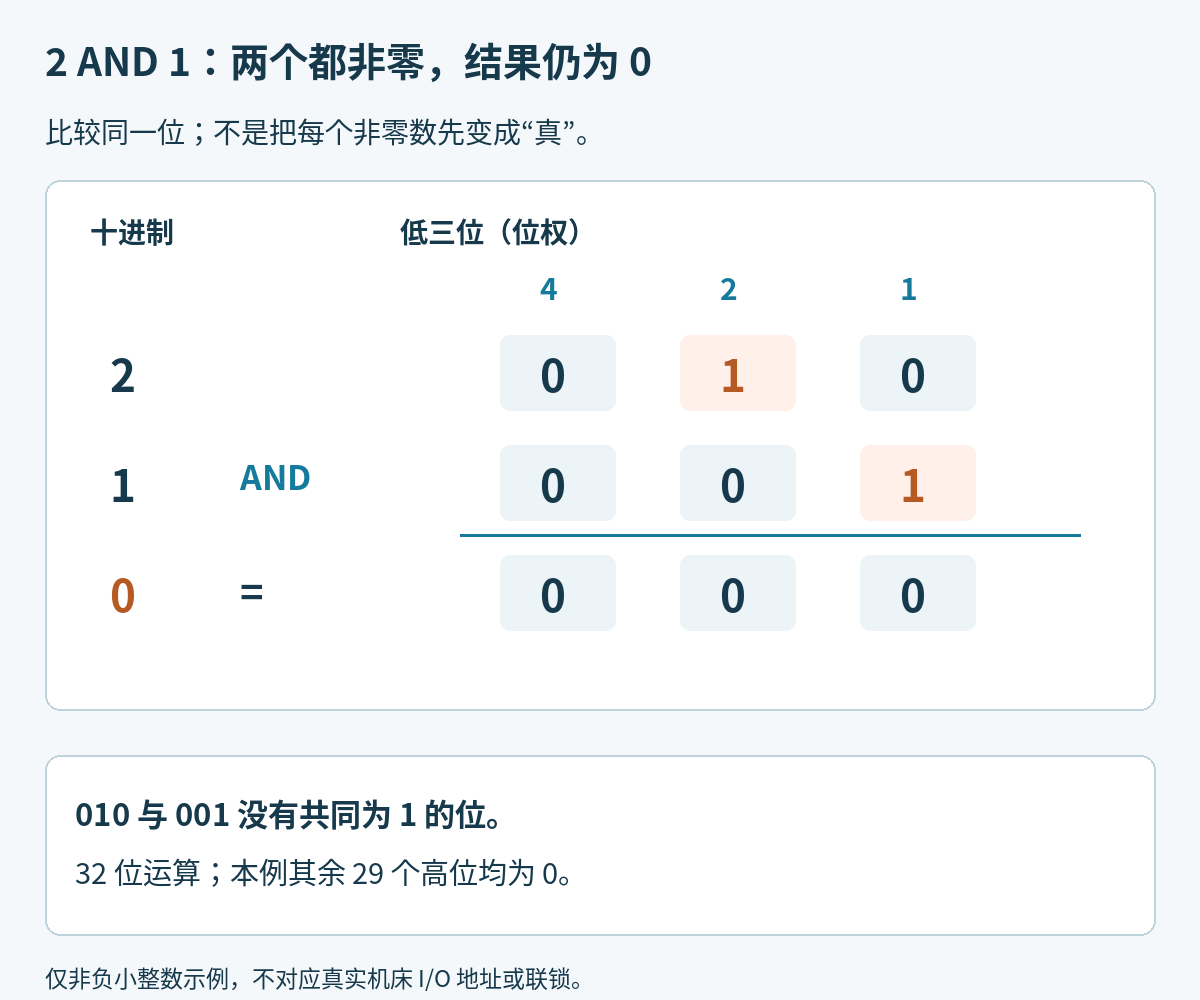

图1只展开低三位，是因为本例其余29个高位全为0，不是说M80只计算三位。不能把“两个操作数都非零”直接代入每一位的规则。手机可横向滑动查看完整位列。

下面是用于解释结果的赋值片段，不是完整加工程序。变量号仅作示例，放入已有宏之前必须确认这些局部变量没有承担参数或中间结果，不能直接覆盖现场变量。

#1 = 2
#2 = 1
#3 = #1 AND #2

按上述整数位运算，#3得到0。它回答的是“2和1哪些位共同为1”，并没有回答“#1不等于0并且#2不等于0”。后者应分别检查两个比较条件，再按程序流程组合判断；不要拿两个原始数直接做AND来代替。

用AND取标志位时，结果也不一定是1

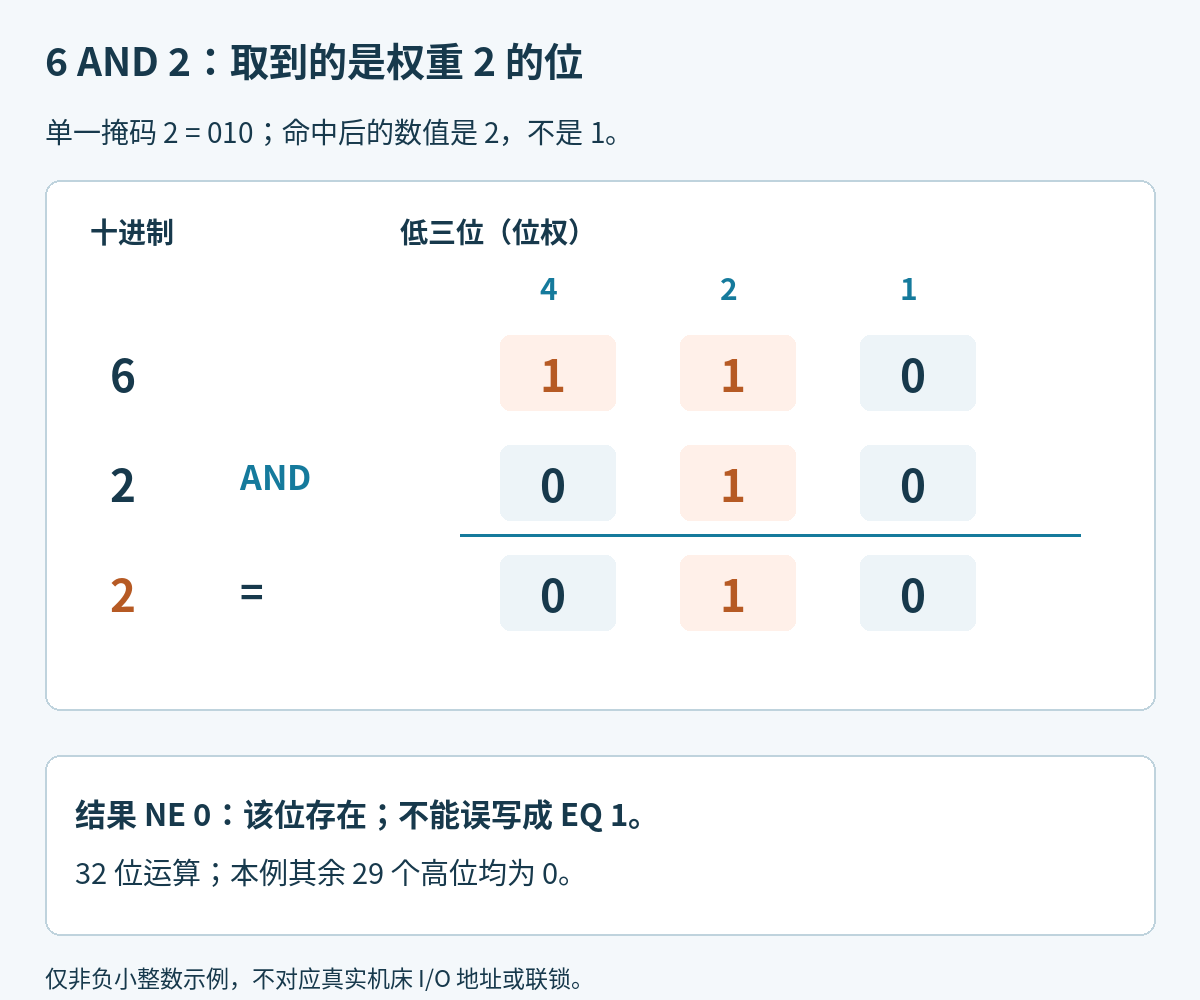

AND适合保留一组已定义的位。假设某个自定义整数状态值为6，其低三位是110；用2作为掩码，二进制是010。6 AND 2得到010，也就是2。这里“掩码”指只选择要检查的位的数，不是刀具补偿值，也不是某个真实机床信号地址。

若随后用“结果等于1”检查这个位，就会误判，因为该位的权重是2。对这里单一掩码2而言，结果只会是0或2；要判断它有没有被置位，可以把结果与0比较。手册的控制命令章节提供NE（不等于）等比较符号，并要求EQ、NE只用于整数比较，本例正是整数结果。

#1 = 6
#2 = 2
#3 = #1 AND #2
IF [#3 NE 0] GOTO 100

这段只展示取位与分支的连接，省略了分支后的内容，不能单独作为完整程序执行。N100必须存在于同一程序中，且序号要位于对应程序段开头；示例并不授权把某个现有N100当作目标。无需通过输出动作来证明结果，先检查运算值和分支目标即可。

“有任一位”与“全部位”也要分开

如果掩码不再只有一位，例如掩码6（二进制110），状态2 AND 6仍得到2。结果非零只能说明选中的位中至少有一位为1，不能说明权重2和4这两位全部为1。对于这里的非负整数，要求掩码中每一位都存在，应检查AND结果是否等于整个掩码；2不等于6，因此这个例子不满足“全部位”。

这一层区别应写进宏的注释或设计说明：变量是普通数量、单独0/1标志，还是按位组合的状态值？若是普通数量，用NE、GT等关系比较表达条件；若是状态位，先写清各位的含义，再选择掩码。不要仅因变量当前恰好等于1，就把所有场景都写成EQ 1。

本文没有为真实PLC信号分配位号。现场状态字的定义必须来自对应机床资料，不能把例子中的2或6当成某个传感器的地址或有效状态。涉及宏调用参数本身时，还应核对三菱G65参数与局部变量对应，避免计算前变量已经被另一个参数覆盖。

修改时只改清楚判断，不顺带改运动

如果旧宏把两个非零数AND起来当作“同时满足”，先列出0、1、2、6这类整数测试值，比较原判定与预期判定。相反，原本按状态位设计的宏，也不能未经核对就把AND改成两个非零比较，否则会丢掉指定掩码的含义。保存修改前后代码，可沿用后处理与NC最小差异对照，让逻辑修正不扩展为无关的坐标、刀补或输出信号变化。

官方依据：三菱加工中心系统编程手册IB-1501277-U第14.6.1节（印刷509–511页）与第14.6.2节（514页）。2 AND 1、6 AND 2和2 AND 6为原创整数推导；两张示意图没有使用厂家图片，未声称在机床上执行或验证I/O联锁。
