FANUC G85 改用 G98，退刀为什么还是慢？

G85 镗完孔后退刀很慢，把 G99 改成 G98，孔内那一段还是按原来的速度往上走。这不是 G98 没生效：在 FANUC 0i-MF 加工中心的 G85 中，孔底回到 R 平面本来就是工进；G98 增加的是随后回到初始平面的动作。

下面按 FANUC《0i-MODEL F 加工中心操作手册》B-64604EN-2/01 的 G85 说明拆开看。采用 G17、毫米、G90 和 G94，刀具沿 Z 轴加工，工件上表面为 Z0。初始平面设在 Z20，R 平面为 Z2，孔底为 Z−18；刀长补偿在进入循环前已经建立，主轴已经按所用刀具要求旋转。

G98 改的是最后回哪里，不是孔内怎么退

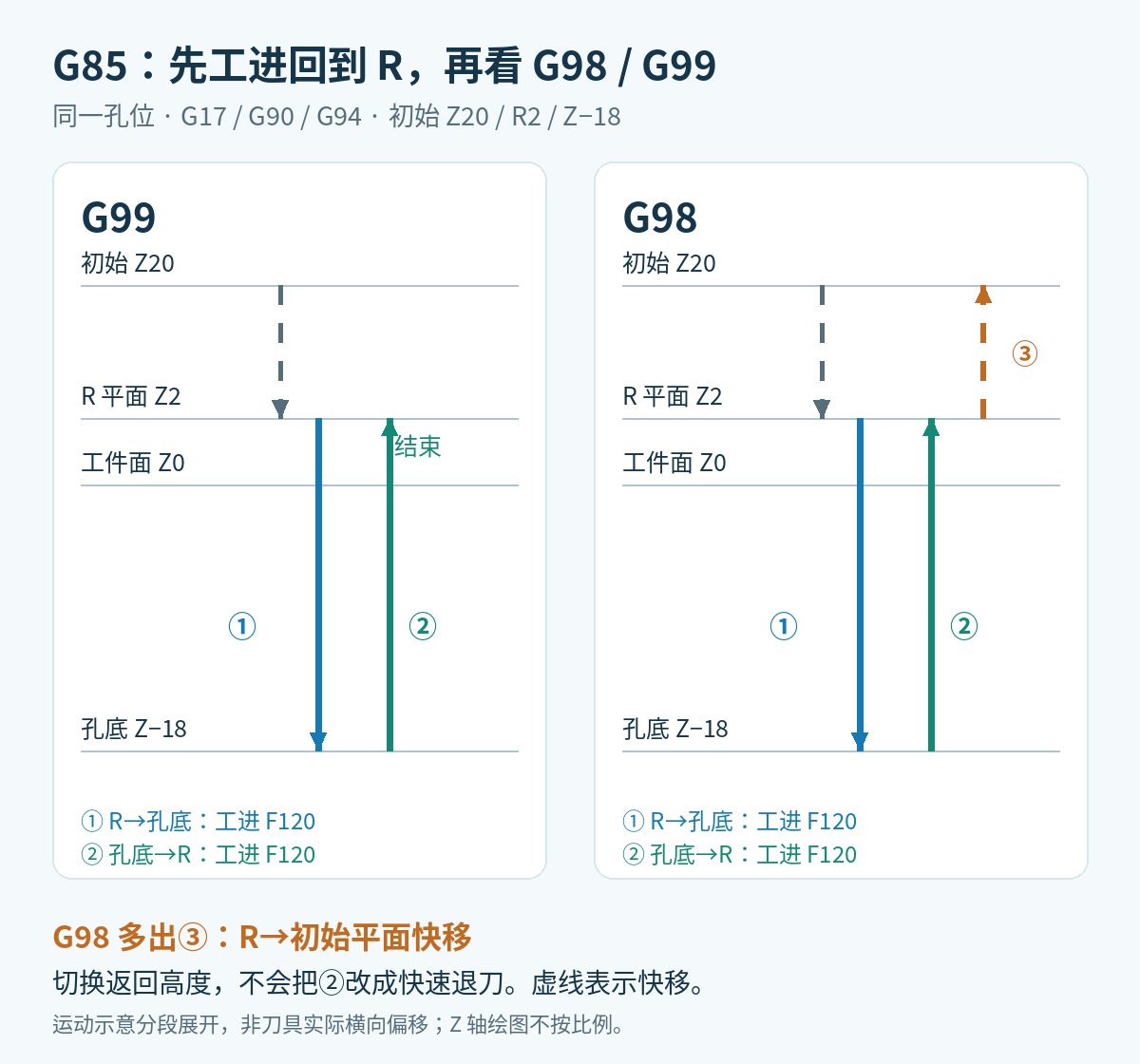

先把同一孔位的运动按顺序拆成三段：① 从 R2 工进到 Z−18；② 从 Z−18 工进回 R2；③ 如果使用 G98，再从 R2 快移回初始 Z20。G99 在第二段结束后停在 R 平面，G98 则把第三段接上。

看退刀时，必须分清刀具还在孔内，还是已经到了 R 平面。只盯着“最终回到 Z20”，很容易把中间两种速度当成一次动作。初始平面与 R 平面的用途，可结合G98、G99 与 R 平面的返回高度一起核对。

只改 G99 为 G98，程序实际增加了什么

以下两组是同一运动条件的循环片段。X40、Y30 是孔位，F120 用来做时间算例；换刀、工件偏置、主轴和刀长补偿由前面的工序准备段完成。下面只比较循环段本身。

原片段：工进退到 R2 后结束本孔

G17 G21 G90 G94 G80
G00 Z20.
G99 G85 X40. Y30. Z-18. R2. F120.
G80

改后：仍先工进退到 R2，再快移回 Z20

G17 G21 G90 G94 G80
G00 Z20.
G98 G85 X40. Y30. Z-18. R2. F120.
G80

这两组只改变返回方式，孔底与 R 平面没变，第二段的工进距离和 F 值也没有变。不要把“改成 G98”理解成“孔底直接 G00 回 Z20”。另外，初始 Z20 只是这组坐标示例：实际初始平面必须高于横移路径上的障碍，不能只看工件顶面。

为什么这段退刀理论上仍要 10 秒

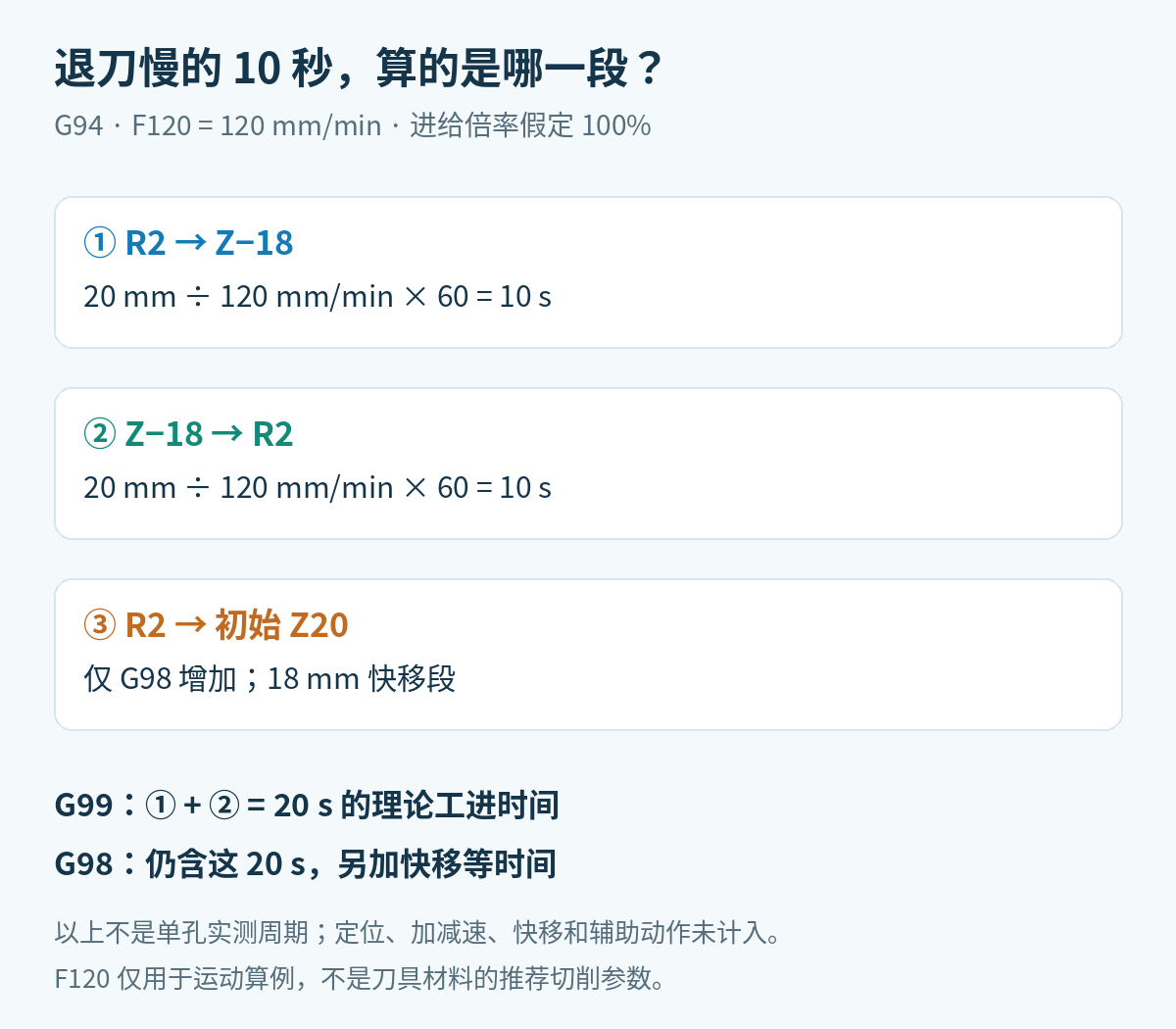

从 Z−18 回到 Z2，距离是 2−(−18)=20 毫米。G94 下 F120 表示每分钟 120 毫米，在进给倍率为 100%、按恒速计算时，第二段用时为 20÷120×60=10 秒。向下的第一段也是 20 毫米，因此两段工进合计是 20 秒。

这里得到的是工进段的理论时间，不是实测单孔周期。XY 定位、接近 R 平面、加减速和其他辅助动作都还在外面；G98 还增加 R2 到初始 Z20 的 18 毫米快移。没有机床快移速度和加减速条件，就不能给这一段硬填一个秒数。

F120 只服务于这组运动比较，不是某种材料或镗刀的推荐参数。若把 F 改大，改变的不仅是返回段，向下加工段也会受影响。不能为了缩短第二段的时间，把切削进给一起提高却不重新核对刀具和孔加工要求。

后处理该查循环映射，不是先把 G85 换成 G81

手册把 G85 列为工进进入、工进退出；G81 的孔底退出则是快移。把一个字母后的数字改掉，确实会改变退刀方式，但也把原来的工艺动作改了。原工序若要求工进退出，单纯为了消除“慢退”而改成 G81，输出虽然更短更快，却不再是同一加工过程。

检查 Mastercam 后处理时，先看该孔加工工序要求的退出方式，再看最终 NC 是 G85、其他循环，还是展开的 G01/G00。展开输出也应逐段对应同一运动意图，不能因为没有 G85 字样就只核孔底坐标。针对本例，真正有用的对照是：孔底到 R 平面的那一段，程序要求工进还是快移？最终输出是否保留了这个要求？

如果工序明确采用 G85，上述工进退刀就是预期行为；如果 CAM 工序要求的是另一种退出方式，却被输出成 G85，才需要修正循环映射。修改时把原 NC 与新 NC 的进入、孔底、退出、下一孔横移四部分逐段比较，避免只改一个循环号。可配合后处理最小修改与输出对照保留回归样例。

一句话：G98 可以让 G85 最后回得更高，却不会把孔底到 R 平面的工进退刀变成快移。要判断“慢”是不是故障，先认清慢的是哪一段，再核对这段是不是工艺本来就要求保留的动作。

技术依据：FANUC《Series 0i-MODEL F For Machining Center System OPERATOR'S MANUAL》，B-64604EN-2/01，§5.1 固定循环、§5.1.9 G85，第38—41、62—63页；G81对照见§5.1.4。查看手册公开副本。
