钻孔循环退刀高度为什么不对：G98、G99、R 平面和孔间移动

钻完一个孔，刀具为什么只抬一点就横走？明明选了 G98，为什么仍过不了压板？查这类问题，要顺着输出程序找出三个位置：循环开始前的 Z、循环里的 R，以及孔底 Z。再把实际孔序放到装夹图上，退刀高度的问题才看得清。

一、三个高度各管什么

本文按 Haas MILL、G17 平面下沿 Z 轴钻孔来说明。在 G90 绝对方式下，G81 中的 Z 是孔底位置，R 是循环的 R 平面；G98 返回建立循环前的初始 Z 位置，G99 返回 R 平面。初始平面是程序进入循环时形成的状态，并不是看到“安全高度”这个名字，控制器就会自动采用那个值。相关定义见 Haas 官方的 G81、G98 和 G99 说明。

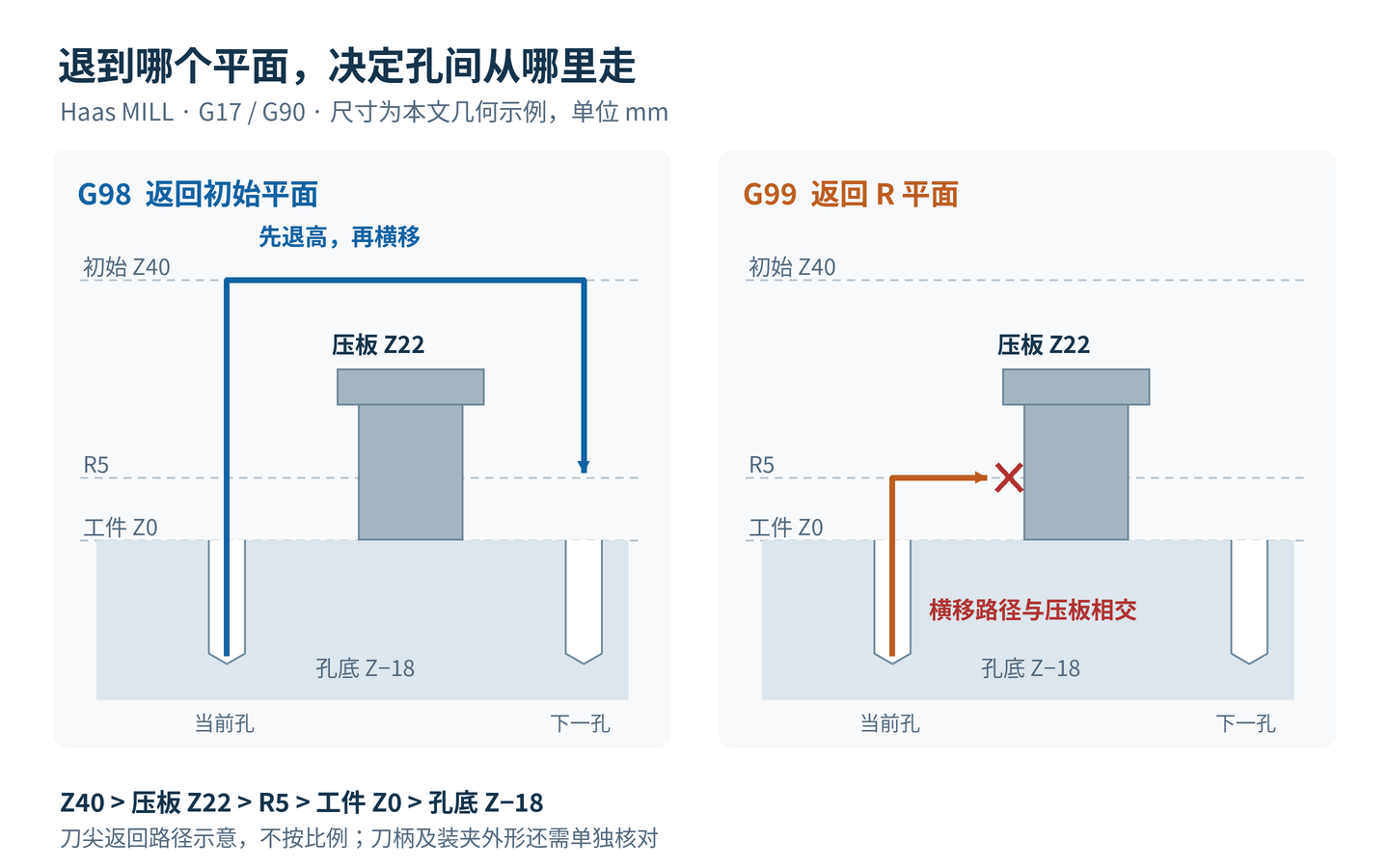

假设单位为毫米，工件表面为 Z0，循环前刀尖在 Z40，孔底 Z-18，R5，压板顶面 Z22。这组几何关系里，G99 完孔后退到 Z5，横向越过压板会干涉；G98 完孔后回到 Z40，刀尖路径可从压板上方通过。尺寸用于说明两条路径，实际间隙还要结合刀具、刀柄和装夹外形确定。

如果循环前先从 Z40 下到了 Z5，再调用 G81，原先的 Z40 就不能继续当作这次循环的初始平面。此时只把 G99 改成 G98，未必得到预期的高位退刀。检查首孔前的定位块，往往比反复加大 CAM 里的某个高度更快找到原因。

二、跨压板之前，在哪个孔切换 G98

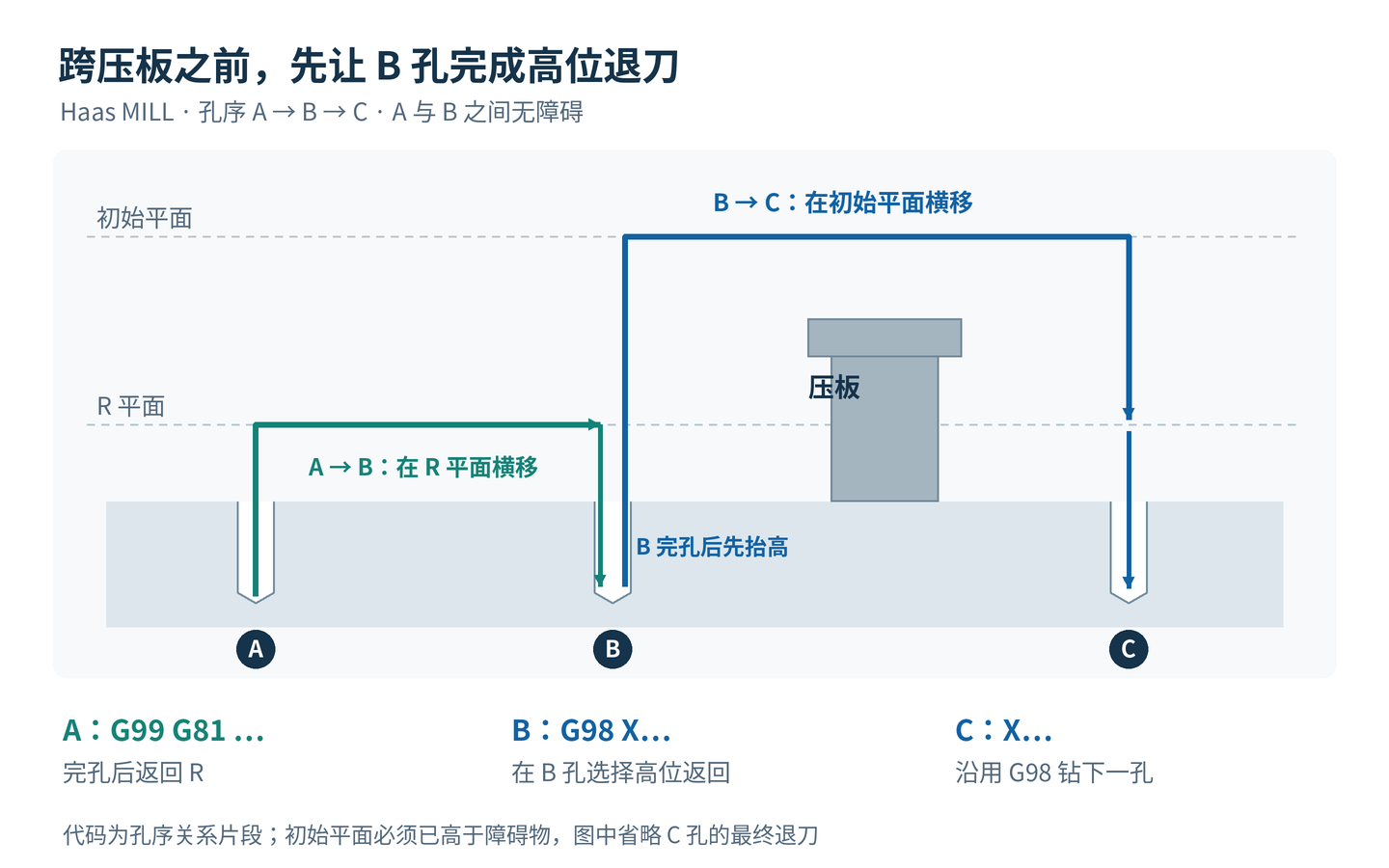

设孔序为 A、B、C，压板在 B 与 C 之间，A 到 B 没有障碍。A 可以用 G99 完成后退到 R；B 要用 G98 完成钻孔并退回初始平面，随后才移动到 C。

Haas 的 G98 官方示例 正是把 G98 写在压板前那个孔的坐标块上。容易出错的做法，是等程序走到压板另一侧的 C 孔才加 G98。该指令决定对应孔完成后的返回方式，不能把“C 孔要跨压板”理解成“写在 C 孔上就会先替 B 孔抬高”。读程序时，给每个孔标上完成后的 Z，再看下一段横移。

孔间路径还要检查刀柄扫过的区域。两个孔口都空旷，连线中间仍可能有螺钉、压板或台阶；把 R 设在工件表面上方，并不能据此证明整段移动有足够空间。若改变了孔序，原来布置的高位退刀位置也要跟着复核。

三、G80 取消循环，离开高度另看运动块

Haas MILL 的 G80 取消固定循环，G00、G01 也能取消循环。因此，检查最后一个孔时，要把“循环已取消”和“刀具已抬高”分开看。单独一行 G80 没有给出新的 Z 目标；后面如果直接横移，仍要核对刀具当时停在哪个高度。（Haas G80 说明）

在后处理输出中，把循环结束、Z 向退出和后续 XY 移动的先后关系写清楚，比只确认程序里有没有 G80 更有用。

四、从 Mastercam 参数追到 NC 输出

先查看钻孔操作的安全高度、退刀高度、进给起始高度，以及高度采用绝对值还是增量值；随后逐段对照 NC：

• 首孔前最后一次 Z 定位，是否建立了预期初始平面

• G81 的 R、孔底 Z、G90/G91，以及实际生效的 G98/G99

• 跨障碍前那个孔的返回方式，是否与孔序和装夹相符

• G80 后的第一段运动，是否先退出再横移

这些项目不要求某个 Mastercam 界面字段永远固定对应某一行代码。应同时保留操作参数、输出片段和装夹关系，定位问题究竟在高度定义、孔序，还是后处理的循环组织。需要调整输出时，可接着看后处理安全修改；完整程序的复核另见NC 程序安全检查。

还要认准机床类别：Haas LATHE 的 G98 / G99 分别表示每分钟进给和每转进给，不能拿本文的返回平面解释套用。做后处理对接时，提供系统型号、循环前后程序和障碍物位置，才能把修改落到具体动作上。
