西门子 G33 切双头螺纹：牙距2mm，K为什么要写4？

作者：CNC-X · 汪工 · 发布：2026-10-25

以SINUMERIK 828D 4.8 SP3的圆柱双头螺纹为例，区分牙距与导程，推导K4和SF=0、180的关系，解释多次切深重入及同步进给核对。

图纸写“双头、牙距2mm”，把西门子 G33 的 K 写成2，再用 SF=180 切第二头，为什么两条螺旋都分出来了，轴向牙距却不对？问题不在分头角度，而在把相邻牙之间的距离填进了同一条螺旋每转前进的距离。

以下按 SINUMERIK 828D、CNC 软件4.8 SP3的 Siemens 编程语言说明，依据08/2018版《Fundamentals》第10.10.1节。当前长度单位为毫米。对象是沿 Z 轴加工的等导程圆柱双头螺纹，Z 为纵向轴，主轴具备位置测量系统并支持 G33 同步车螺纹；不把这些地址定义直接套进 ISO 方言、端面螺纹或锥螺纹。

1. 先分清牙距2mm和导程4mm

在同一条轴向母线上，相邻牙的轴向距离叫牙距 P；沿着同一条螺旋绕一圈，轴向前进的距离叫导程 L。等距 n 头螺纹满足 L=n×P。双头、P=2mm，因此 L=2×2=4mm。

G33 圆柱螺纹中的 K 对应 Z 向导程，不是看到图纸上“2”就填写 K2。本例应为 K4。把两条螺旋标成 A、B：A 的相邻同头位置相差4mm，B 插在 A 之间，轴向相邻 A、B 相差2mm。

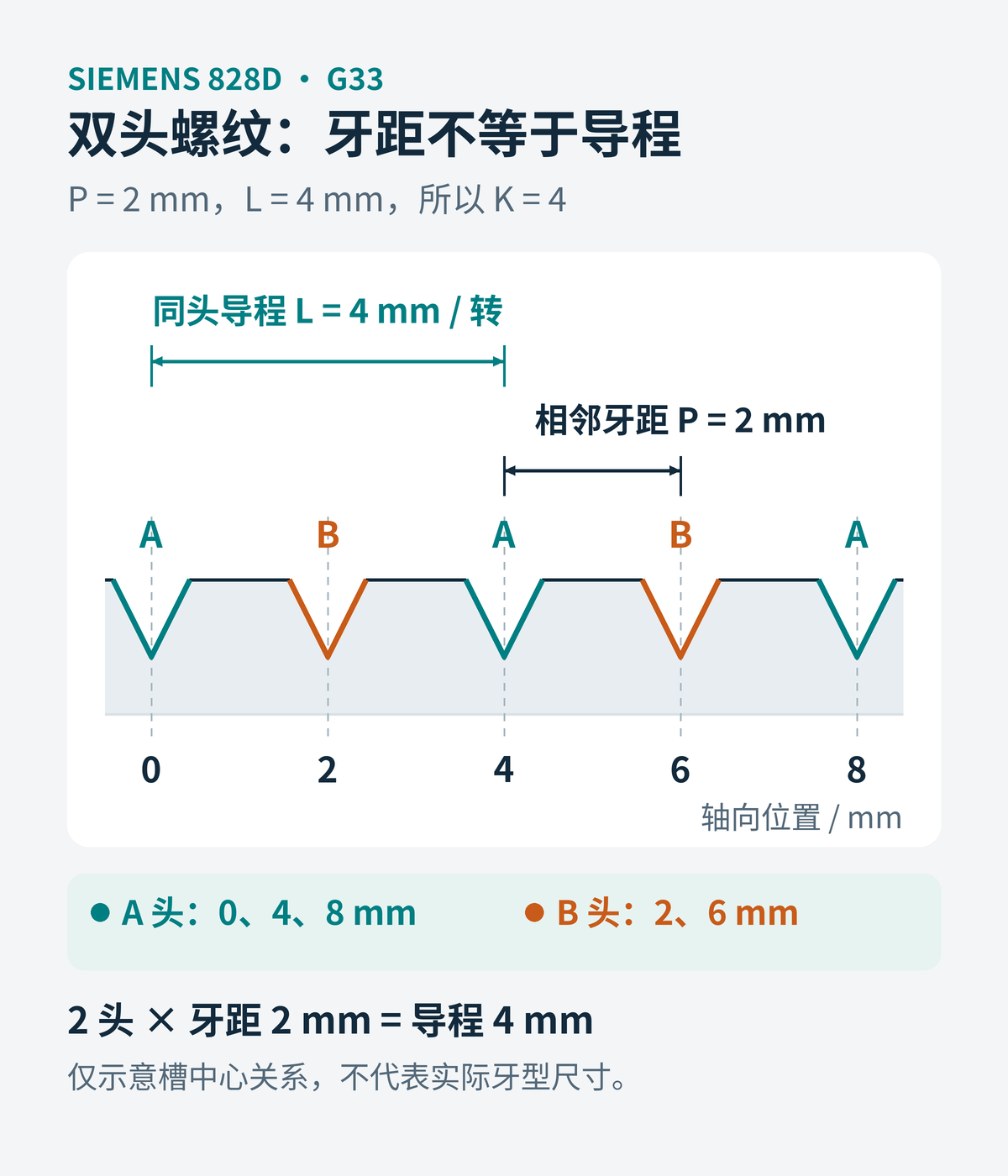

双头螺纹轴向示意：A头位置0、4、8毫米，B头位置2、6毫米，相邻牙距2毫米，同头导程4毫米 — 图1：原创轴向位置示意。只说明牙距与导程，不表示牙型、牙深或公差尺寸。

2. SF=180 分的是主轴相位，不是Z坐标

手册把 SF 定义为绝对起始角位置，单位是度，范围0.0000至359.999。等分双头的相位差是360°÷2=180°。显式采用 SF=0 与 SF=180，就把两头分开；它们仍使用相同的 K4。

这不是把第二头起点沿 Z 平移180，也不是在上一刀相位上“再加180”。按理想螺旋几何，半圈对应的轴向相位差为4×180÷360=2mm，正好是本例牙距。若误用 K2，即使 SF=0、180 分头正确，两头组合后的相邻牙距也会变成2÷2=1mm。

不要省略第一头的 SF 后再假定它一定是零。手册说明，未写 SF 时使用设定数据中的螺纹起始角；这里显式写出两个相位，是为了让程序意图不依赖这个隐含值，而不是要求修改机床设定数据。

3. 两个G33块要分开看，不能直接接成一条刀路

假定 G90 已有效、当前 Z 向起刀位置和退刀区已经确定，下面只给两头的同步切削块，Z−24是本算例绝对终点，不代表图纸有效螺纹长度恰为24mm。

A头在本刀切深位置执行：

G33 Z-24 K4 SF=0

完成后，先按机床与工件净空退出牙槽，返回同一轴向起点，再建立B头本刀切深位置，才执行：

G33 Z-24 K4 SF=180

两块之间的退刀、轴向返回和径向进刀不是可以删掉的空白。连续 G33 块用于螺纹链时有自己的连接意义，不能拿“把两个代码框挨着贴”代替分头走刀。本文没有指定毛坯直径、牙型、夹持净空和机床退刀动作，所以不编造一套 X 值或假装这是完整上机程序。

4. 多次切深时，换的是径向位置，不是本头相位

以下按径向分刀示意。A头需要多刀切深时，每次重入都保持该头的导程、SF 和轴向起点一致；径向 X 按本刀切深改变。B头同理，始终使用自己的180°相位。可以分别完成两头，也可以按已规划的切深顺序交替加工，但分头角不能随着每次切深自行累加。

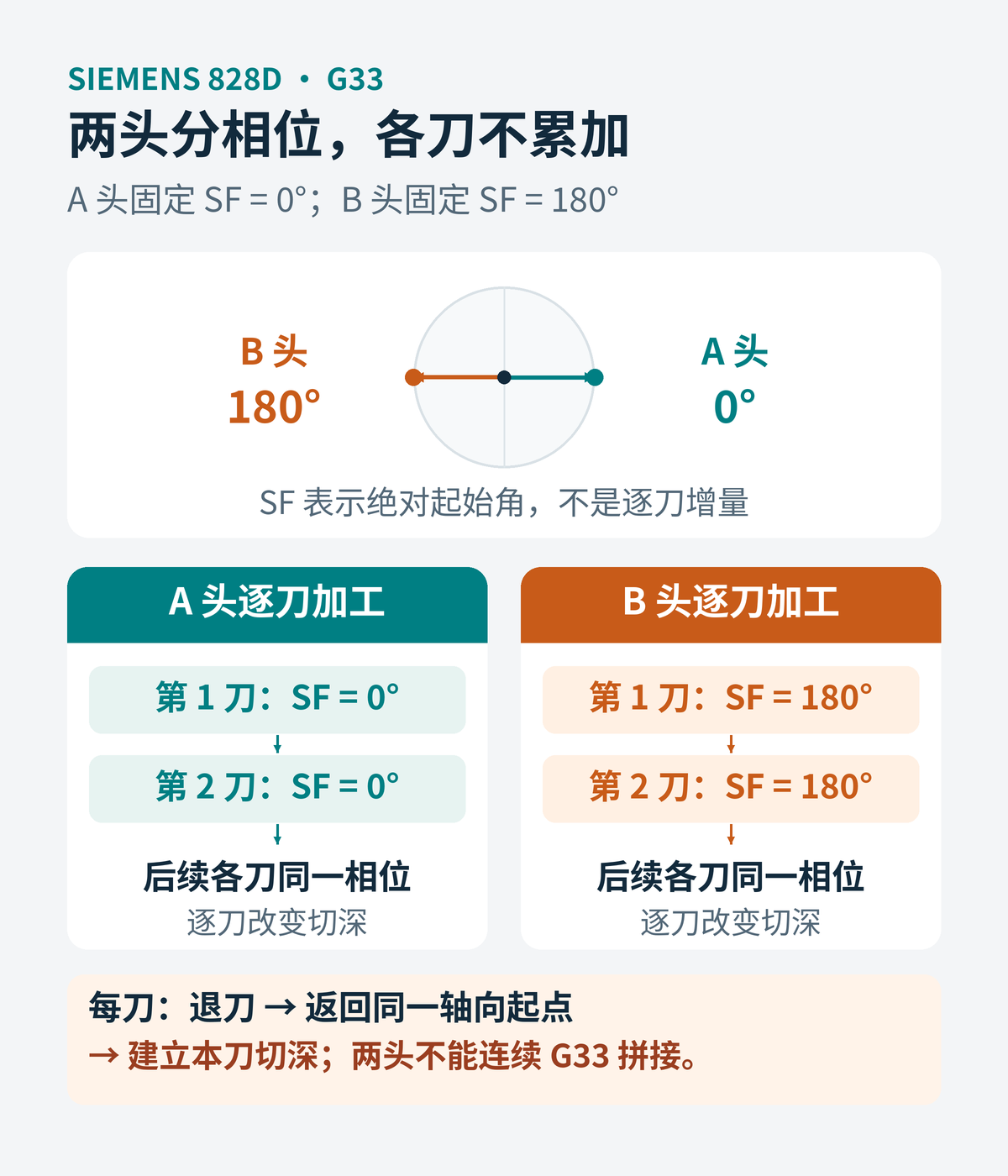

双头螺纹相位与多次切深对应：A头各刀SF为0度，B头各刀SF为180度，每次退刀后返回同一轴向起点并建立本刀切深 — 图2：原创相位和重入关系图。两列代表各自螺旋，不表示两块G33连续执行。

这里尤其不要把 SF 当成循环计数器：同一头第二刀若被改成另一头的相位，刀具就不再沿原来的螺旋重入。后处理审查时，应让“头号决定相位、切深决定径向位置”，不要让两者共用一个逐刀递增量。

5. K改为4后，还要重新算同步进给与两端余量

G33 的轴向同步进给由主轴转速与导程决定，F 不参与该螺纹切削块的进给计算。纯算术举例：若主轴300r/min、导程4mm，则轴向速度为300×4=1200mm/min；误按2mm导程计算会得到600mm/min。这里的300r/min仅用于算数，并非给某种材料或机床的加工推荐。

因此不能只把 K2 改成 K4，就沿用未复核的起刀距离、退刀距离和转速。手册明确要求给加减速留出切入、切出路径；具体长度取决于主轴、轴动态能力及螺纹两端空间。核对机床允许的同步条件和极限速度后，再检查两头在相同轴向起点能否安全重入，避免把有效牙长与程序终点混为一谈。

如果正在排查后处理，请把图纸上的头数、牙距、导程标注，以及两头从起刀到退刀的实际输出片段一起核对。只看一行 K 或只看 SF=180，无法判断整段走刀是否正确。
