西门子828D孔阵列：第4孔为什么提前换行？

一排4个孔，第4孔本应仍在第一行，坐标是X70、Y15，程序却算成X10、Y40，提前跳到了第二行。先不要改孔距：如果用孔号直接做DIV和MOD，问题通常出在图纸孔号从1开始，行列计算却从0开始。

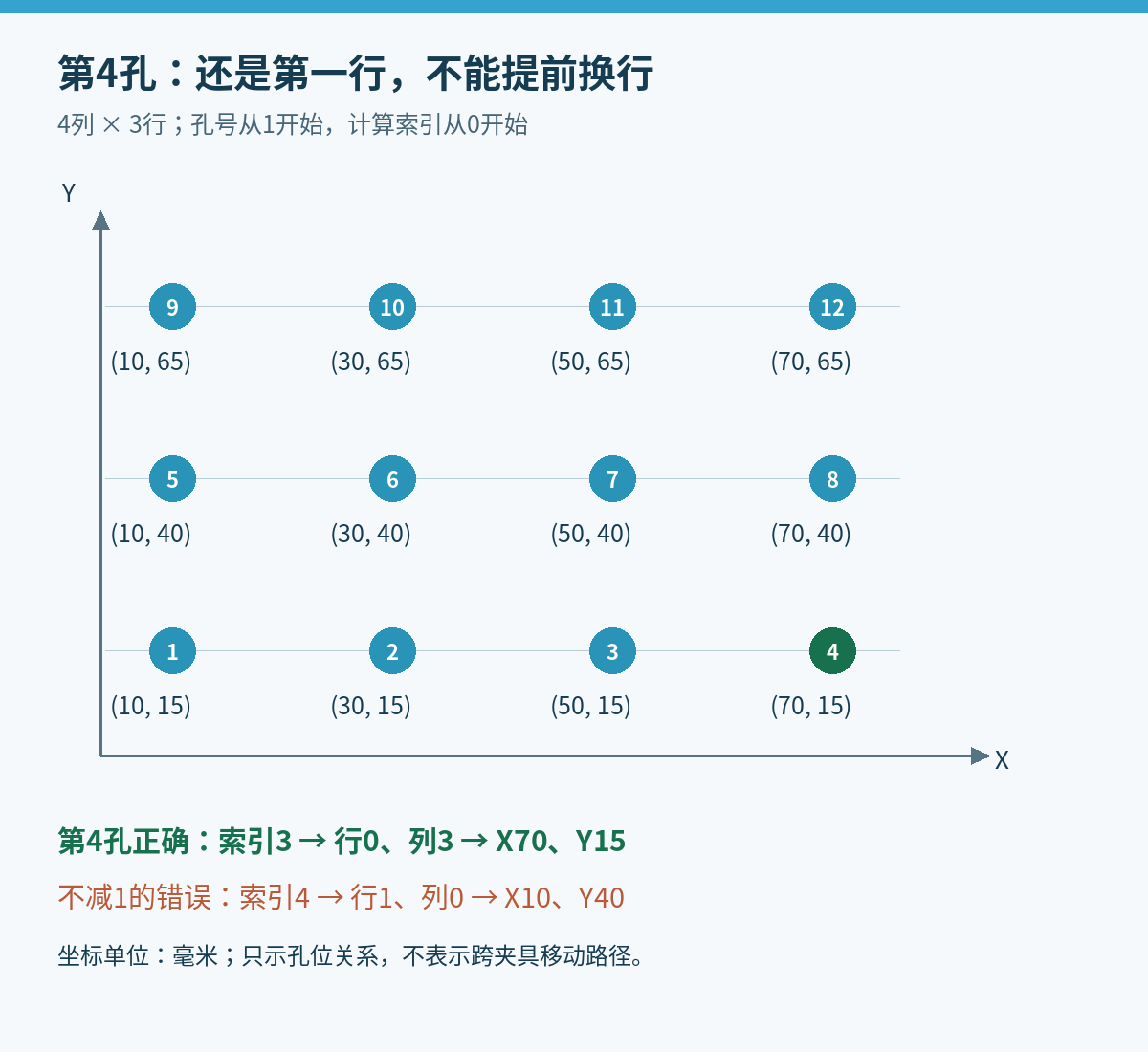

下面按SINUMERIK 828D、CNC软件5.25 SP1的西门子语言编程规则分析。算例采用G17平面内的矩形孔位：4列、3行，共12孔；第一孔X10、Y15，X向间距20毫米、Y向间距25毫米。孔号约定为每行从左到右，再向Y正方向换行。这里的编号规则由程序设计确定，不是控制器替你规定的钻孔顺序。

一、先减1，再拆成行号和列号

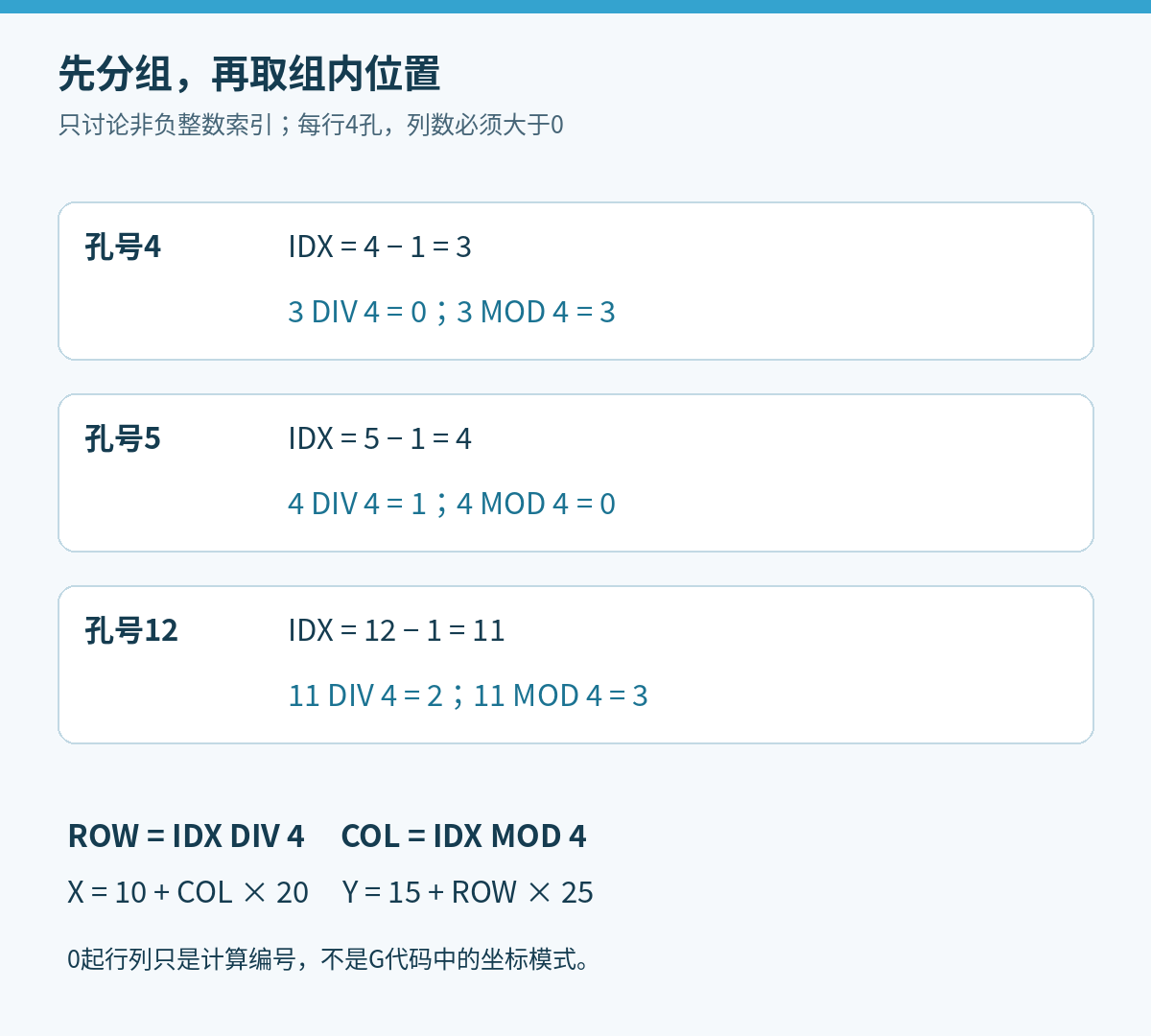

把图纸孔号记为NO，计算索引为IDX。第一孔应对应行0、列0，因此必须先算IDX=NO−1。每行4孔时，ROW=IDX DIV 4得到完整行数，COL=IDX MOD 4得到本行位置。行列均为0起编号。

第4孔：IDX=3，3 DIV 4=0，3 MOD 4=3。因此X=10+3×20=70，Y=15+0×25=15。第5孔才是IDX=4，对应行1、列0，坐标X10、Y40。

二、DIV、MOD和除号不是同一件事

这版官方手册给出：3/4=0.75；DIV取整数商，MOD取余数。孔位分组要用整数商，不是把除法结果按四舍五入处理。对于本例非负整数IDX和正整数列数，始终有IDX=ROW×4+COL，且COL只能为0、1、2、3。

不要把规则扩大成“MOD只能处理整数”。同一手册还列出7 MOD 4.1=2.9，并说明MOD结果为REAL。本例整数输入得到0至3的整数值，赋给INT型CXCOL不会丢失小数。本文主动把孔号、列数限制为整数，是为了建立离散孔位编号；不能把毫米孔距20直接拿来当“每行孔数”的除数。

三、先用只计算坐标的程序核对边界孔

下段除M30结束程序外，只定义变量并计算坐标；未编程轴移动、主轴启动或钻孔循环。所有DEF放在程序开头；CXCNT是每行孔数，CXNO是本次要核算的孔号。以下变量名须在接入已有程序前确认没有占用。

DEF INT CXCNT=4,CXNO=4
DEF INT CXIDX,CXROW,CXCOL
DEF REAL CXX,CXY
CXIDX=CXNO-1
CXROW=CXIDX DIV CXCNT
CXCOL=CXIDX MOD CXCNT
CXX=10+CXCOL*20
CXY=15+CXROW*25
M30

CXNO=4时，CXX应为70、CXY应为15。改成5，结果是10和40；改成12，结果是70和65。这些是由公式推导的预期值，不是实机测量结果。若后处理生成展开孔位，也应逐项比对同一组边界孔，而不是只看第一孔和最后一孔是否大致落在工件上。

四、不要让越界孔号变成“合法坐标”

本例输入范围是1≤CXNO≤12，CXCNT固定为4且不能为0。NO=13虽然也能算出X10、Y90，却已落在第四行，不属于这12孔。接入循环时，应在算坐标之前拦住越界输入；MOD不会替程序判断孔号是否存在。

错误写法与必要改动只有这一处起点转换：

; WRONG FOR ONE-BASED HOLE NUMBER
CXROW=CXNO DIV CXCNT
CXCOL=CXNO MOD CXCNT
; CORRECT FOR CXNO=1..12, CXCNT=4
CXIDX=CXNO-1
CXROW=CXIDX DIV CXCNT
CXCOL=CXIDX MOD CXCNT

修正后得到的只是孔中心坐标。钻削轴、安全高度、R平面及跨夹具移动路径仍属于后续加工段，不能因为行列算对就直接把坐标连续送入运动。若采用蛇形往复编号，奇数行还需反转列号；那是另一套访问顺序，不能套用本文的逐行同向编号而不修改映射。

把公式放入后处理时，建议按后处理最小修改与回归比对的方法保留修改前后NC，不用其他改动掩盖孔序变化。

依据：西门子《SINUMERIK 828D NC programming》，07/2025，CNC软件5.25 SP1，A5E48764001B AK；第401–404页变量定义，第446–447页算术运算。图中孔阵列与坐标为本文自建算例。
