三菱M80执行G31后，#5061有值就算测到了吗？

三菱M80执行过G31，宏变量#5061里有一个坐标，就能判定测头已经碰到工件吗？不能。按M800/M80/E80/C80加工中心手册，G31块没有收到跳过信号时，跳过坐标也会得到该块的终点位置。把“变量有值”当作“测量成功”，会把一次走到终点的空测也放行。

本文依据三菱加工中心编程手册IB-1501278-R，讨论单一直线轴的普通G31跳过读数：第一控制轴为X，#8713已配置为0，倾斜面加工与工件安装补偿关闭，读取前后保持同一工作坐标和刀补状态。不覆盖#1366 skipExTyp特殊多系统同时跳过配置；该配置下还可能读到0。这里是在说明现有配置的适用范围，不要求修改参数。

先分清三个位置

#5061是第一控制轴的跳过坐标，不是“停止以后的位置”。收到跳过信号时，它保存信号输入的位置。#5041则是第一控制轴的当前工作坐标，手册要求先确认运动停止，再读取。变量末位对应控制轴序；只有第一轴确实为X时，才能把这两个变量称为X坐标。

再加上G31的指令终点，就有三件不同的事：准备往哪里走、在哪里收到信号、最后停在哪里。跳过后仍有停止过程，不能拿停稳坐标代替信号采样坐标。控制器收到信号的位置，也不能未经测头标定就直接称为工件表面坐标。

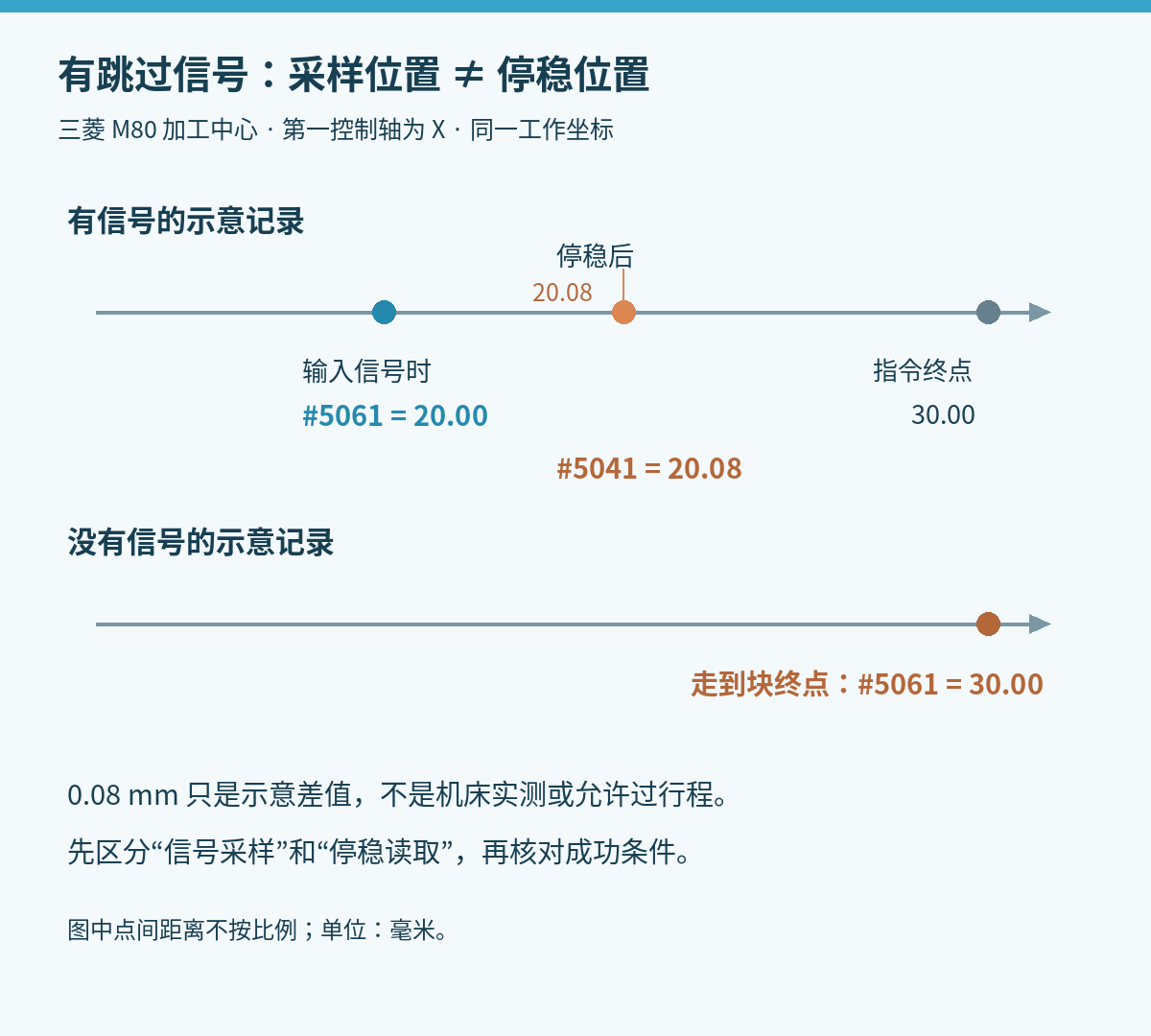

图中假设指令终点X30.00，收到信号的位置X20.00，停稳后X20.08。同一坐标基准下，两次读数相差20.08−20.00=0.08毫米。这只是解释变量含义的示意记录，既不是实测停止距离，也不是测头可承受的超程。手册说明滑行量与跳过速度、位置环和信号响应等条件有关，不能把0.08固定写成补偿值。

读取片段只负责取数，不负责证明成功

在已有测量循环确认运动停止后，可用下面的片段留存两个读数。#100、#101须先确认为该机床宏程序未占用的公共变量；原有探测循环若已使用它们，就应由循环维护者换成获准的记录变量。

#100=#5061;
#101=#5041;

第一行保存跳过坐标，第二行保存停稳后的当前工作坐标。这里没有G31运动指令，也没有自动写入G54或刀补的动作。读数对应的是手册定义的、考虑刀补的工具参考点，不应直接拿来与另一种基准的刀尖终点变量作差。

为什么“非零”与“不等于终点”都不够

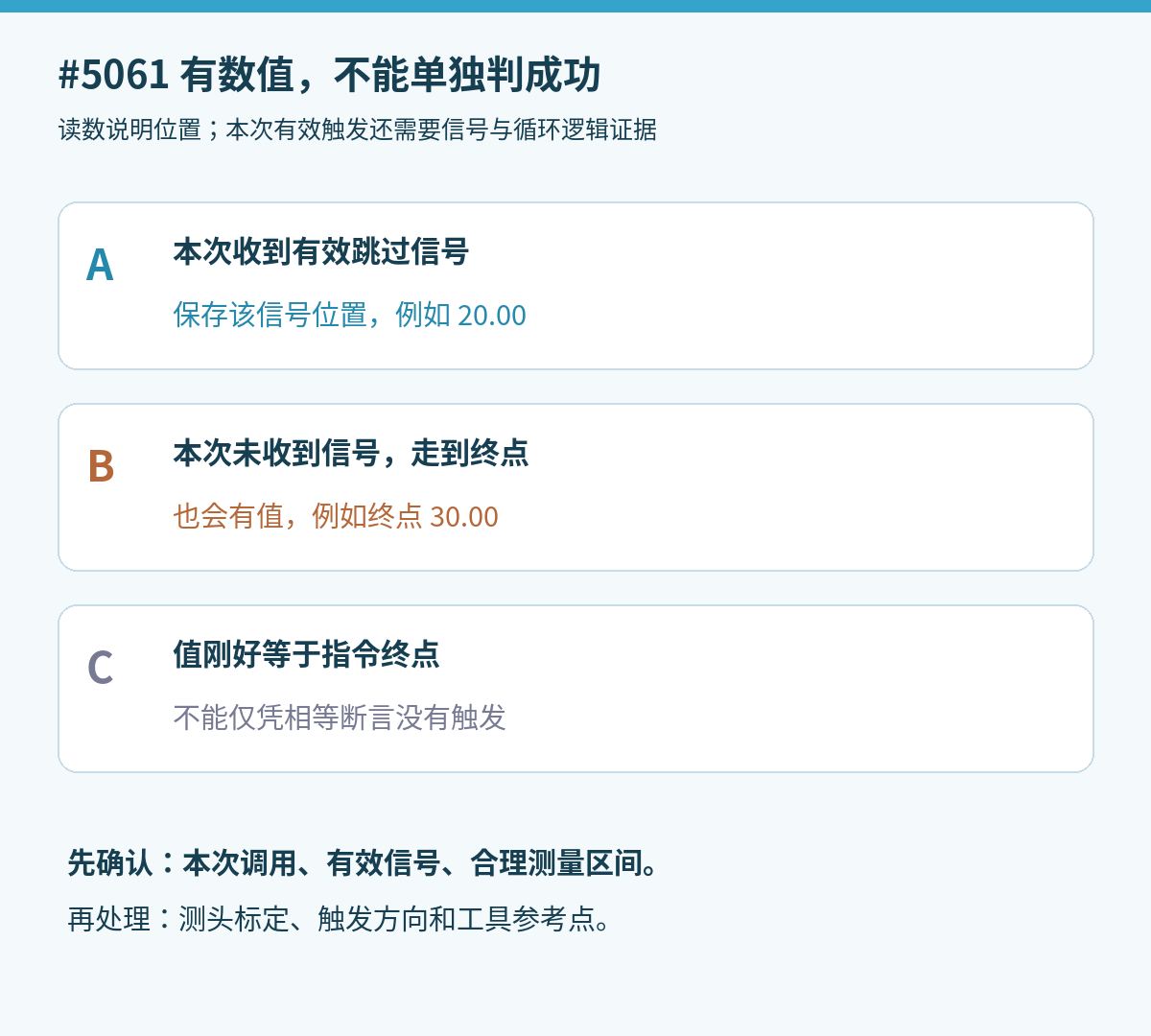

如果本次没有信号，轴走到X30.00，#5061仍可读到30.00，显然不是空值。反过来，#5061刚好等于终点，也不能单凭相等断言没有触发，因为信号可能恰好在终点附近发生。判断条件必须围绕本次有效触发建立，不能只检查一个数值是否存在。

修改后处理或测量宏时，应沿着现有机床探测循环查清：G31开始前信号是否已处于有效状态，本次是否收到符合循环要求的触发，以及采样位置是否落在工艺允许的测量区间。手册还指出，G31开始时信号已经输入，块会立即完成。因此，“程序没有报警并且读到了坐标”不是完整的成功条件。

实际改动应落在取数位置和结果有效性判断，而不是凭本文添加一个通用报警号或直接改零点。需要调整输出时，可按后处理修改前后NC对照的方法保留原输出，再核实新增读取是否属于本次G31、是否在停稳后、后续写入是否仍受原测量成功分支约束。

资料依据

三菱电机《M800/M80/E80/C80 Series Programming Manual (Machining Center System)》IB-1501278-R：第22.2节，印刷页1068–1069，跳过坐标读取与滑行；第23.11节，印刷页1110–1112，位置变量、无信号时终点值、轴序与坐标系条件。厂商官方合订PDF。文中示意坐标为原创说明算例，不是机床试切数据。
