Mastercam 2025 模型比较差0.1毫米，先修曲面还是先查位置？

两份模型叠在一起，上面相差0.1毫米。此时直接把其中一个面压回去，可能修错对象：它也许只是整个模型上移了0.1毫米，厚度并没有变。先把“位置差”和“形状尺寸差”分开，再决定要不要修面。

本文针对Mastercam 2025的Analyze Deviation（偏差分析）。官方说明该功能可比较点、曲线、曲面、实体和面等几何对象，并在图形窗口用颜色显示偏差。它用于查看CAD几何之间的差异；下面的数值由假定平面坐标计算，不是Mastercam运行截图或测量记录。

同样差0.1，两种模型不是同一个问题

设基准模型A的下面为Z=0，上面为Z=10，两面互相平行，单位均为毫米。比较模型B保持形状不变，整体沿Z正向移动0.1：下面成为Z=0.1，上面成为Z=10.1。B的厚度仍是10.1-0.1=10毫米。

另一份模型C的下面仍为Z=0，只有上面改到Z=10.1，厚度于是成为10.1毫米。若只比较A、B、C的上面，B和C相对A都是0.1毫米；但B是位置改变，C才是本例中的厚度改变。

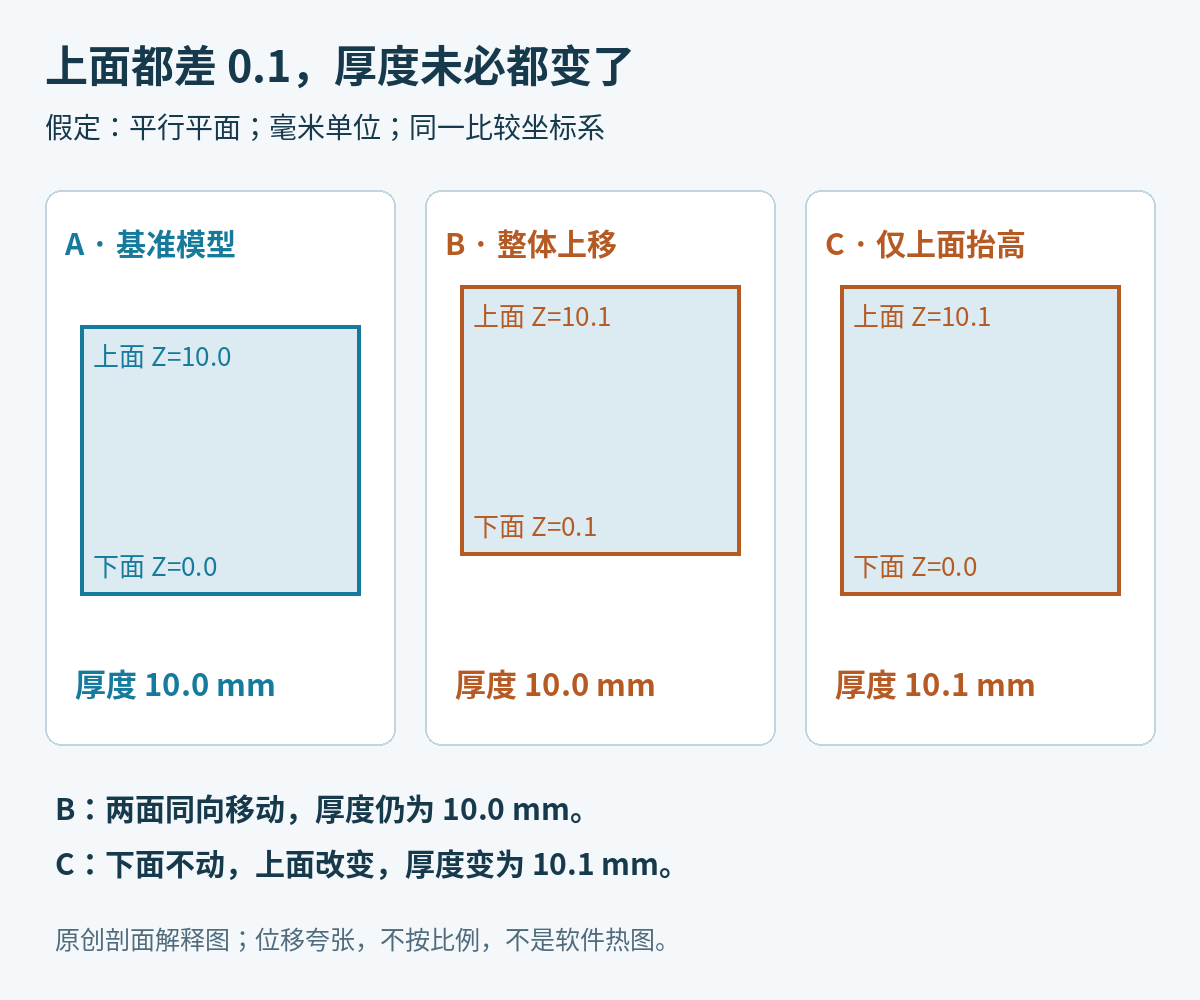

图1把0.1毫米位移夸张画出，便于看清两种情况，不按比例，也不是软件热图。窄屏可左右滑动查看。

如果B本来只是为另一装夹位置移动过的副本，单独修改上面会破坏原来的厚度。如果C确实来自设计改版，把整件往下移动又会连下面一起移动，不能恢复原模型的两个面。因此，“让上面重合”不是完整的修正目标。

开始比较时，把三件事固定下来

先确认哪份模型是当前采用的设计版本，哪份是待核对副本。不要只依靠颜色区分；保留原模型，给比较对象明确名称，避免选到同一份模型的重复副本。再核对导入单位和比较坐标系。毫米与英寸、不同装夹基准或有意移动过的模型混在一起，会把这些差异一起带入几何比较。

随后把比较范围缩到同一个实际部位，例如本例先比较上面，再比较下面。不要把零件上面与夹具支承面当成“对应面”。Analyze Deviation支持多类实体，并不意味着任意两组对象都能回答当前尺寸问题；参考对象和待比较对象的选择，需要由设计基准及工艺目的决定。

这里的准备与核对顺序是本文建议，不是软件自动对齐命令。若模型必须对齐，应按已确认的设计基准处理比较副本，并记录做了什么变换；不要为了让颜色变得好看就随意移动或拟合模型。

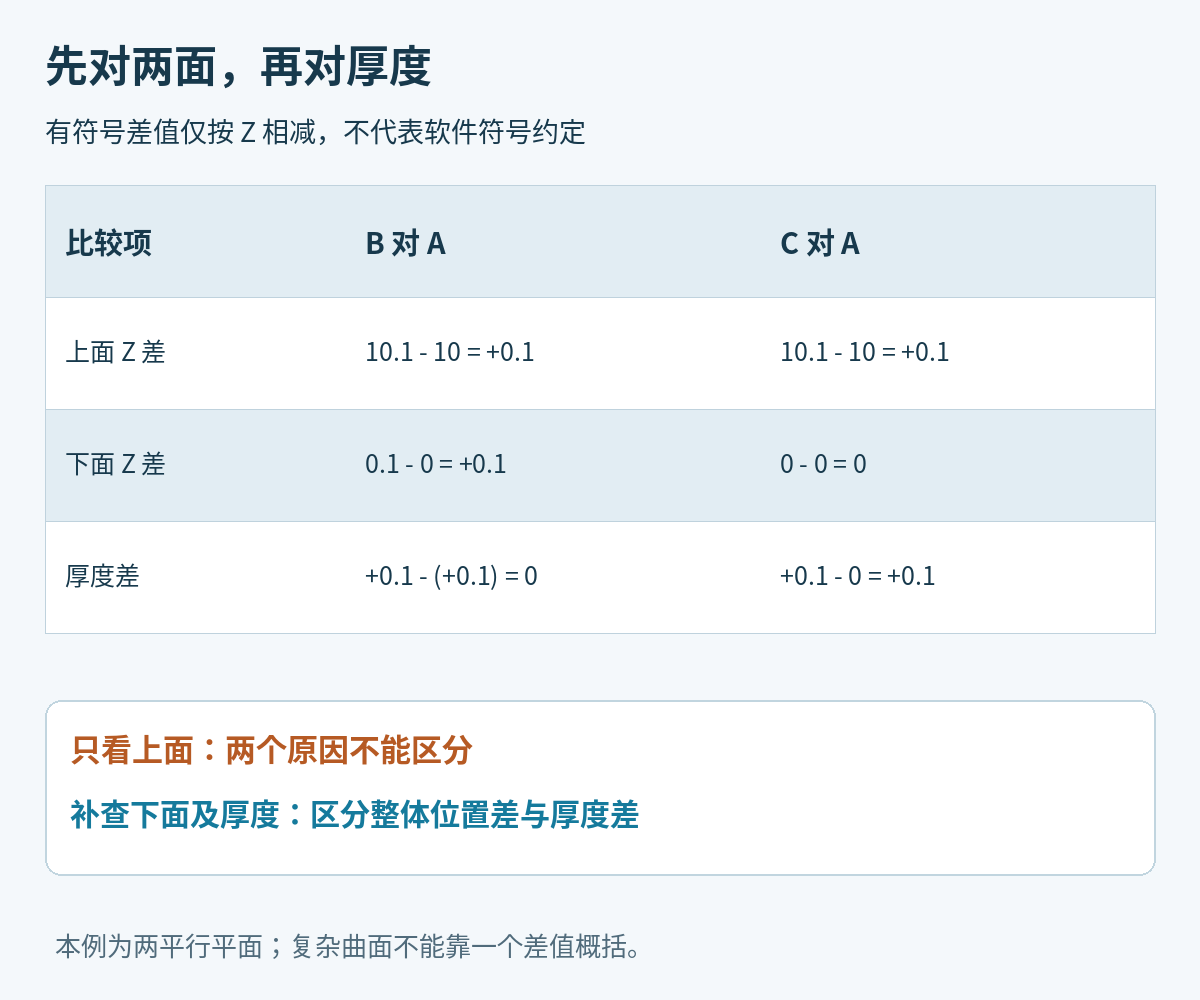

图2按Z坐标相减。对B，上面差+0.1、下面也差+0.1，两者相减为0；对C，上面差+0.1、下面差0，厚度差为+0.1。符号只是本例的坐标算式，不规定软件热图的正负号或颜色。窄屏可左右滑动查看。

颜色定位差异，尺寸决定接下来查什么

读到某一处偏差后，回到该处的几何对象和数值，不要只记“有红色”。本例可分别记录上、下面的坐标及两面间距：两面同量移动，优先追溯导入位置和比较基准；下面保持一致而厚度变化，再检查设计版本或几何重建。这样的判断仅适用于这里的平行平面算例。面对倾斜面、曲面或局部修补，单一坐标差不能代表整个面的偏差分布。

偏差数值也不是自动的加工验收结论。是否允许0.1毫米，应对应当前图纸的尺寸、公差和基准，而不是给所有模型设置一个通用“合格值”。如果两个CAD模型一致，仍不能据此确认刀具、刀柄、夹具或实际机床运动不会干涉；那些对象与运动需要另行检查。

本篇也不同于Mastercam 2026刀具参数与实体模型不一致：那里讨论刀具参数与刀具实体模型的对应，这里比较的是CAD几何。若随后修正了用于编程的模型，应重新检查受影响刀路，再按NC修改前后的对照方法检查输出变化，不把“模型已经重合”当作刀路与NC已经通过。

依据：Mastercam官方2025 CAD新功能说明（2024-08-28）及2025工作流说明（2024-07-19）。官方资料用于核对版本、比较对象和显示能力；平面坐标算例、图示和排查顺序为本文原创分析。核对日期2026-10-29。
