FANUC G12.1 写 C45，为什么不是转45°？

如果端面铣削已经进入 G12.1，后处理却把一个45°方位点写成 C45.，轮廓为什么可能偏离目标？下面是为解释单位错误而构造的算例，并非现场加工记录。这里先查 C 的单位：在本文采用的 FANUC 0i-TF 极坐标插补规格里，C 在插补平面中代表虚拟直线坐标。公制下的 C45 是45毫米，不能继续按进入 G12.1 之前的旋转角度理解。

下面用一个不经过旋转中心的刀心路径算清这个错误：目标平面坐标是（20，20）毫米，正确输出为 X20、C20；如果后处理先算出45°，再把45填入 C，就会得到（20，45）毫米，虚拟平面中的终点差了25毫米。

先限定型号、坐标尺度和程序状态

依据是 FANUC Series 0i-TF 适用的车床系统操作手册 B-64604EN-1/01（2014年9月），第3.1节，本文选用 G 代码体系 B。本文明确采用已核对的半径长度平面：X20.0 对应平面 x＝20 mm，C20.0 对应虚拟 c＝20 mm，两轴都按实际长度计算；这不是对所有 0i-TF 机床配置的通用断言。该前提与本版手册的 X-C 极坐标插补示例尺度一致。不要把其他代际手册或机床厂后处理里的 X 直径输出直接搬进来，也不要把本例的 X20 自行改成 X40。尤其不能用旧 16/18-T 系列的 X 直径示例，替代本版 G12.1 插补平面的尺度核查。

计算还限定为：公制；X 为线性轴、C 为配置好的旋转轴；工件旋转中心为插补平面原点；没有附加坐标偏移或虚拟轴方向补偿；G40，刀具半径补偿向量已经取消；采用 G 代码体系 B 的 G21 公制、G90 绝对坐标和 G94 每分钟进给；刀具及所需刀补在进入 G12.1 前完成建立。这里分析的是已确定的刀心路径，不是需要控制器再偏置刀具半径的零件轮廓。

机床必须具备并已配置好对应功能。主轴切换为 C 轴、动力刀、夹紧、刀具及安全高度等动作由机床厂定义，本稿不给这些 M 代码。以下互为替代的片段不是完整加工程序，不能单独装载或首尾拼接上机。

错在把同一个 C 地址当成同一种量

原厂手册将 G12.1 内的路径放在笛卡尔平面中描述，控制器再将路径转换为线性轴与旋转轴的运动。进入时虚拟 C 坐标为0，插补的角度参考也以进入时的刀具位置建立。这个0不能当作“机床物理 C 轴必定已经回到绝对0°”的证据。

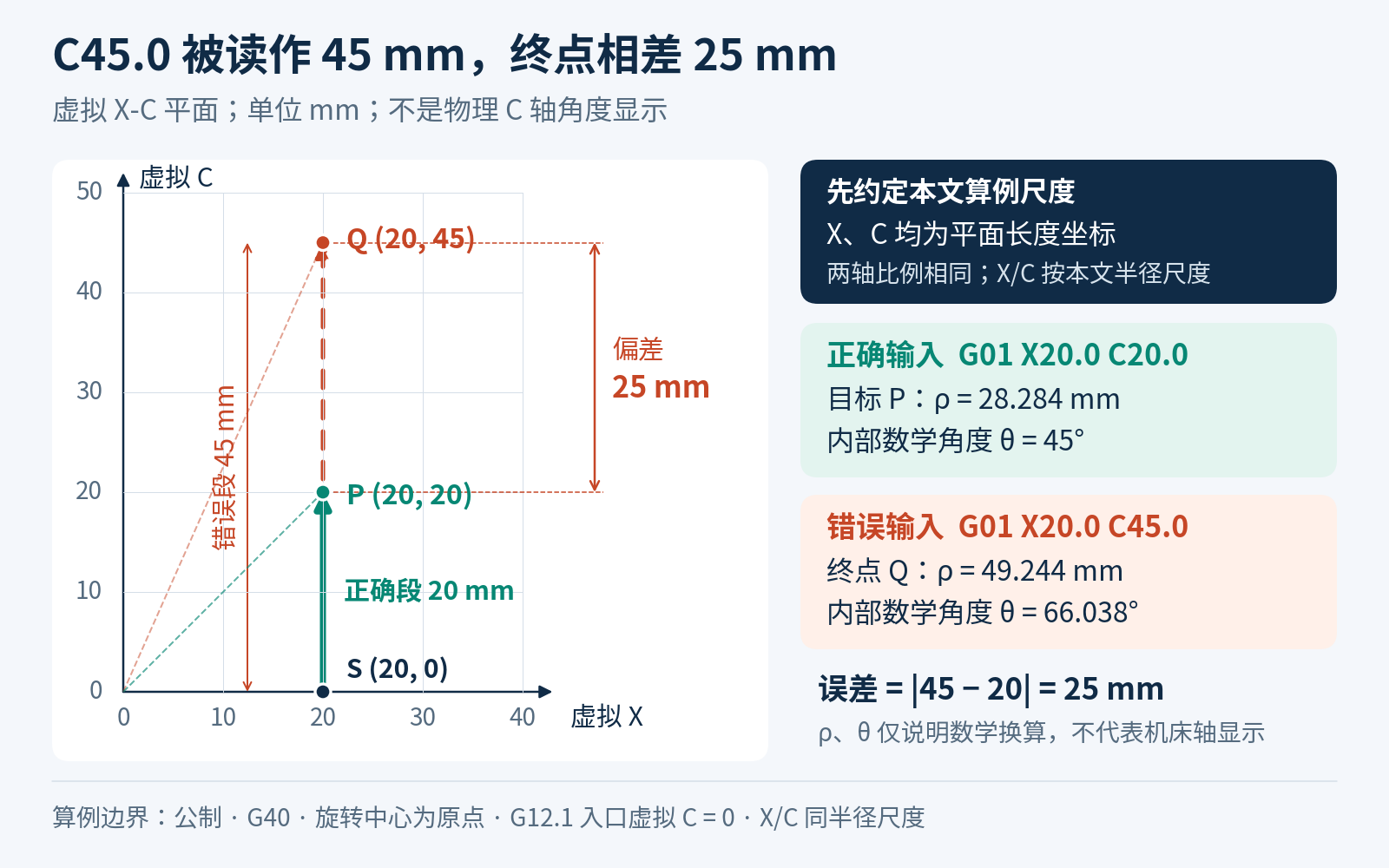

本文从虚拟点 S＝（20，0）出发，到 P＝（20，20）。X 不变，虚拟 C 增加20毫米，是一条平面直线。P 相对原点的几何方位恰好是45°，但45°是根据点的位置推导的角度，不是应该写进虚拟 C 地址的长度。

错误转换可以写成：先求 atan2(20,20)=45°，再输出 C45.。进入 G12.1 后，这个数被读成45毫米，终点变成 Q＝（20，45）。偏差沿虚拟 C 方向为45−20＝25毫米。它是两个刀心终点之间的几何差，不能直接说成某个零件尺寸必定超差25毫米；实际切到哪里还取决于完整刀路、刀径和材料。

修改前后，NC 只需比较这一处

两段都假定已安全到达对应入口位置，启用 G12.1 后该位置在本文虚拟平面中为 S＝（20，0），并已完成前述单位、绝对坐标、进给和刀补状态设置。F120 仅作单位核对，不是切削参数建议。片段中的坐标和进给数值均保留小数点；正文所说的“C45”是 C45.0 的简写，不讨论省略小数点的输入解释。

错误片段：后处理把算出的45°填进虚拟 C。

G12.1 ;
G01 X20.0 C45.0 F120.0 ;
G13.1 ;

修正片段：保留 CAM 刀心点的平面长度，由控制器完成极坐标插补转换。

G12.1 ;
G01 X20.0 C20.0 F120.0 ;
G13.1 ;

这里没有建立 G41/G42，所以不需要新增一段刀补撤销运动。若实际程序使用了刀具半径补偿，必须按原厂要求先取消补偿向量，再切换 G12.1/G13.1；不能只把这三行替换到带刀补的原程序中。G13.1 只取消插补模式，不会把刀具送回 S，也不代表物理 C 轴回到0°。退出后，下一段 C 地址的含义还应按本机普通旋转轴方式重新检查。

用距离、方位和理想时间交叉核对

令平面坐标为 x、c，几何极径为 ρ，方位角为 θ。在本文第一象限算例中，ρ＝√(x²+c²)，θ＝atan2(c,x)。这些是平面几何量，不是对机床物理 C 轴显示值、正负方向或刀具实际接触位置的承诺。

时间按“段长÷120 mm/min×60”计算，只用于离线数量级核对。实际时间还会受加减速、轴速限制及控制器处理影响，不能拿秒表不等于10秒就判程序错误。两条直线的最近极径都为20毫米，未经过旋转中心；这也不等于已经证明夹具、刀具和机床各轴安全。

G12.1 接近旋转中心时可能需要很高的 C 轴速度，原厂另有自动进给覆盖和速度钳制规则。因此，修复单位之后仍须检查整条路径及轴速，不能把“控制器会转换坐标”当成任意进给都可用。

后处理验收，检查输出量而不只看字母

给这类修改保留三组最小回归。各组都从相应的虚拟 C＝0 起点开始，只比较独立片段；不要把表格当连续路径运行。

后两组方位角相同，C 长度却分别为10和20。它们能直接检查后处理有没有把“角度相同”误认为“C 输出可以相同”，也能发现错误的角度预转换。验收记录应留下控制器完整型号、手册版本、X/C 输出尺度、单位、入口状态、目标刀心点、实际 NC 和离线计算结果。

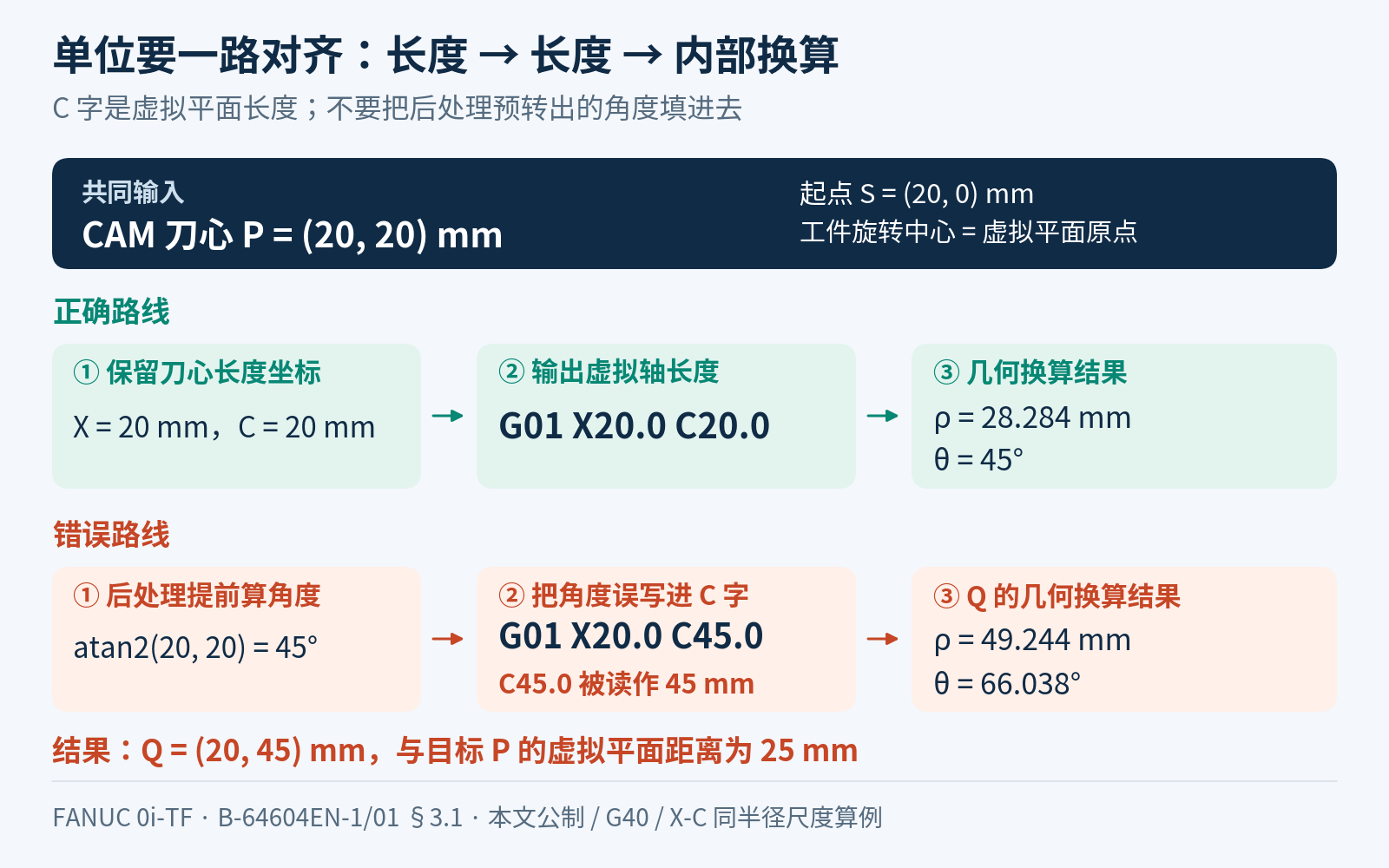

实际修改时，应沿着“CAM 刀心点 → 后处理输出值及单位 → 控制器插补模式”逐段核查。若文件里已经输出了物理极径与旋转角，就不能只在前后加 G12.1/G13.1 期待自动正确。反过来，退出模式后的普通旋转轴定位也不能继续套用虚拟长度规则。

若本机手册对 X 的直径/半径规定与本文不同，先按本机版本重建一组明确的坐标对照，再改后处理。需要协助核查时，可提供脱敏的完整型号、对应手册页、同一目标点修改前后的 NC 和入口模态；单独一行 C45 不足以判断。

参考与相关阅读

本文为原厂文档核查和原创几何推导，没有做实机加工或真实控制器仿真验证。

• FANUC《Series 0i-MODEL F 车床系统操作手册》B-64604EN-1/01，2014年9月：FANUC 原厂编写、vmclathe.com 厂商网站托管的公开副本。适用机型见印刷第3页；G代码体系差别见第13–15页；G12.1/G13.1、单位与平面尺度见第16–18页；切换及补偿限制见第20页；近中心速度边界见第20–22页；原厂程序示例见第23页。对应 PDF 阅读器页号分别为17、27–29、30–32、34、34–36、37页。修订记录在 PDF 第431页。

• 同版手册的 Drivesul 托管副本：同为 B-64604EN-1/01，共432页；以上页码映射相同。
