新代车床 G96 越车越快：恒线速、G50 限速与 G97 切换

作者：CNC-X · 汪工 · 发布：2026-10-02

新代车床车端面时，G96 为什么随直径变小提高转速？用原创计算图说明恒线速、G50 有效限速和 G97 的 S 单位变化，并按软件版本检查限速取消规则。

车端面时，刀具从外圆向中心走，主轴声音越来越高。程序明明一直写着 G96 S180，为什么转速还在变？先看清 S 的单位：在新代车床恒线速模式下，这个 180 表示切削线速度，不是固定的每分钟转数。直径越小，要保持同样的线速度，所需转速就越高。

适用范围：本文依据新代《车床程式手册（A-type）》2026 年 1 月 23 日导出、2025 年 11 月 15 日修改版。采用公制、普通车削接触直径，不涉及多主轴切换或 G96 P 参考轴扩展。软件分支、机床厂配置和装夹条件仍须对照实际机床。

先算接触直径，不要一直代入毛坯外径

切削线速度 Vc、接触直径 D 和主轴转速 n 的关系为：n = 1000 × Vc ÷ (π × D)。其中 Vc 的单位是 m/min，D 是 mm，n 是 r/min。车端面时，D 随刀具切削位置变化；毛坯外径 80 mm，并不表示整个端面过程都按 80 mm 计算。

用 Vc=180 m/min 算一组数：在 D80 处约需 716.2 r/min，到 D40 处约需 1432.4 r/min，再到 D20 处约需 2864.8 r/min。直径减半，理论需求转速加倍。这里的 D 是有效接触直径，不应未经核对就把程序 X 值当作 D，尤其要先确认直径编程还是半径编程。

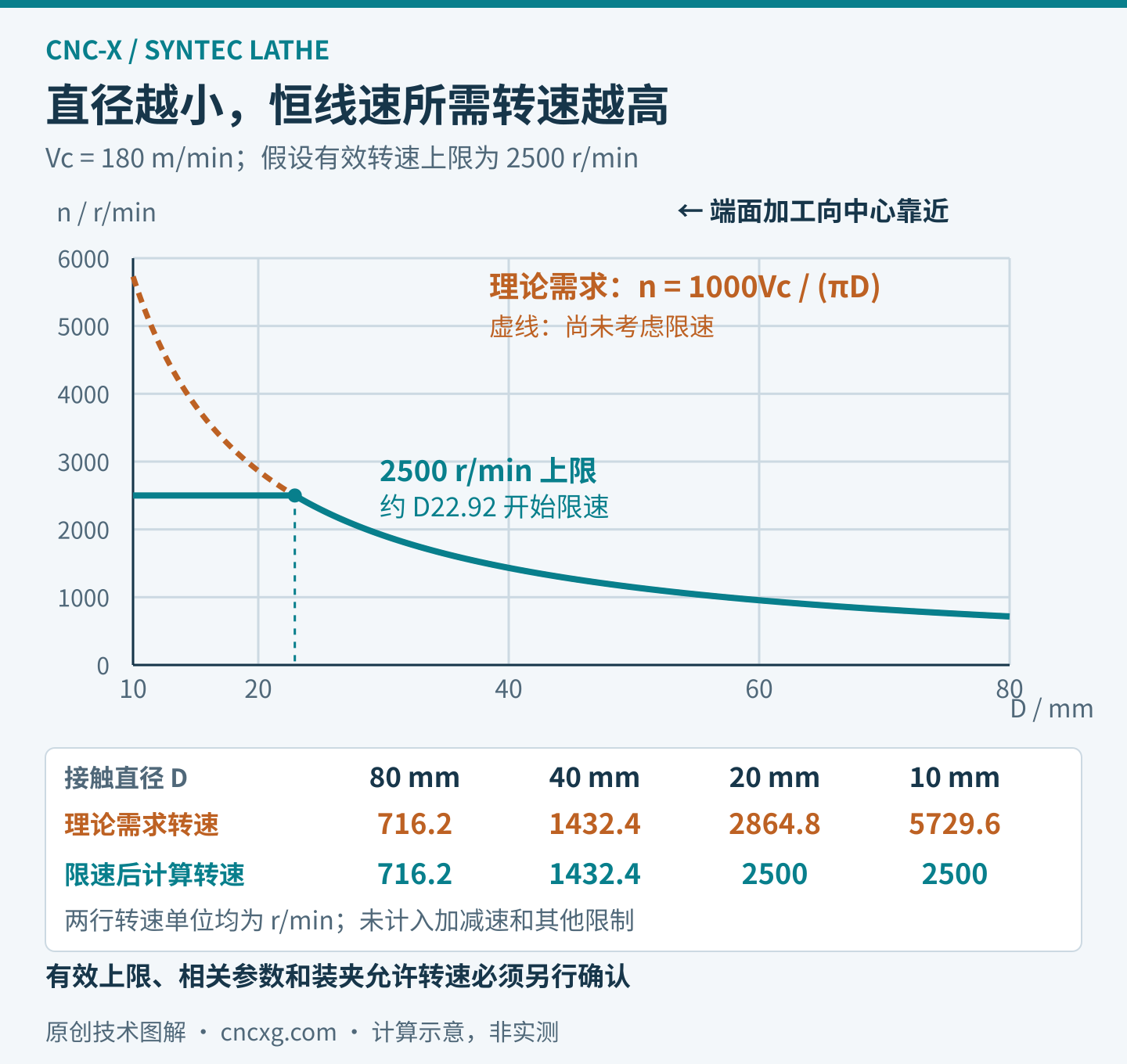

新代G96恒线速计算曲线：线速度180米每分，直径80到10毫米的理论需求转速上升，有效2500转每分限速在直径约22.92毫米介入 — 图 1　虚线表示理论需求，实线表示有效上限为 2500 r/min 时的计算值。图中的转速不是实测，也未计入加减速过程。

限速介入后，中心附近的线速度会下降

若这一工况的有效上限确实为 2500 r/min，约从 D22.92 起就不能继续按反比提高转速。D20 处按 2500 r/min 计算，线速度约为 157.1 m/min；到 D10 处则约为 78.5 m/min。看到转速停在上限、线速度下降，并不能单凭这一点认定恒线速失效。

公式也不能直接代入 D=0。靠近中心时如何结束切削、是否改变工艺，要结合刀具、材料、夹持和机床条件制定。本文的 180 与 2500 都是解释计算的假设值，不是推荐参数，更不代表卡盘或工件允许达到这一转速。

A-type 手册中，G50 S 用来设定加工主轴最高转速；G50 同时还有坐标系设定用途，不能见到 G50 就只按限速理解。还有一个必须核对的条件：手册说明，G50 设定值低于 Pr1731～所设值时，上限会取该参数值。相关参数对应主轴最低转速，不能把“写了 G50 S2500”等同于已经证明实际有效上限就是 2500。应由熟悉机床配置的人核对，不要为了套用算例自行改参数。

切换 G97，要重新确认 S 的单位和数值

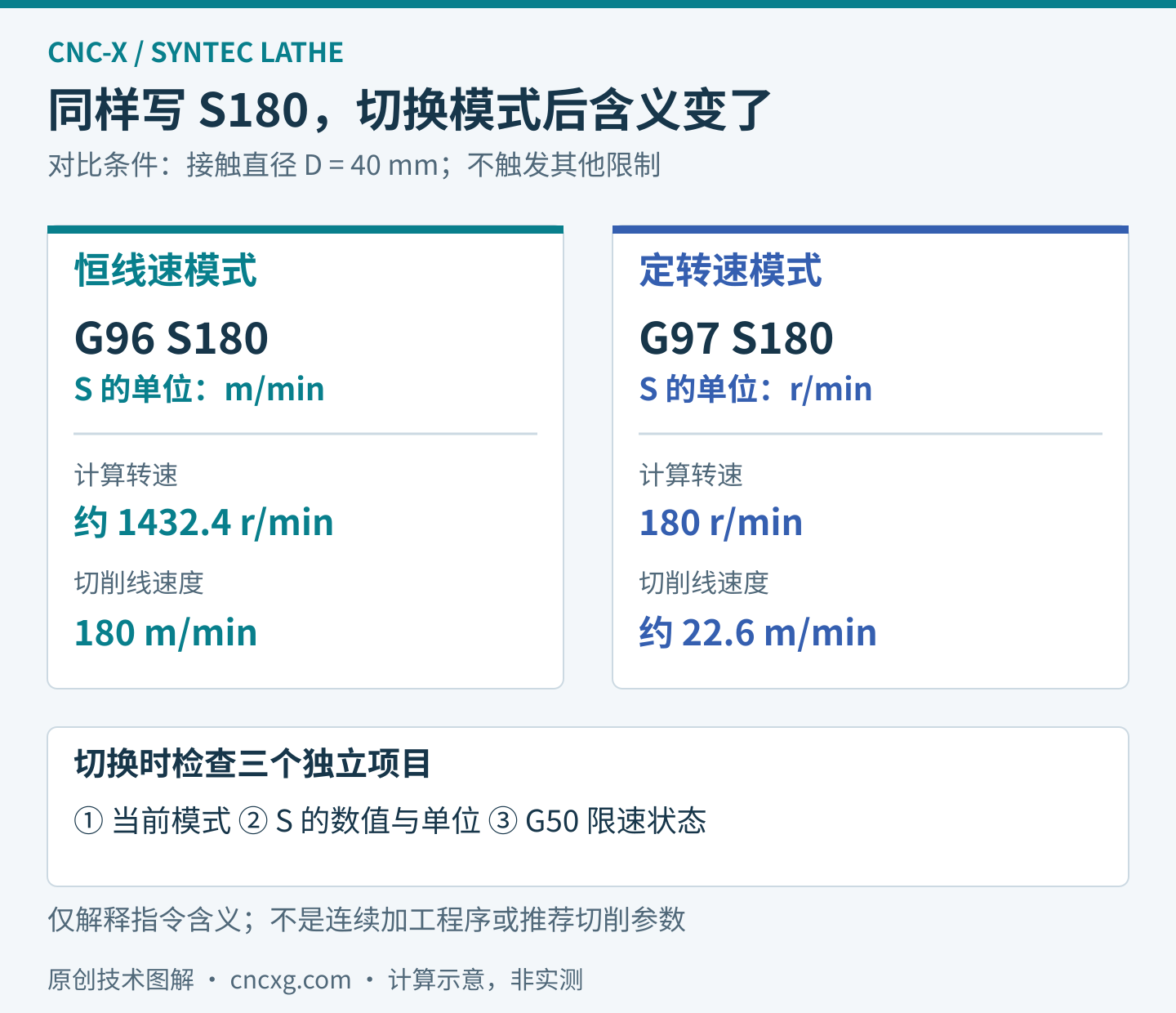

G97 取消恒线速后，S 表示 r/min。图 2 在同一个 D40 位置比较两条指令的含义：G96 S180 对应约 1432.4 r/min；G97 S180 则指定 180 r/min，对应的切削线速度只有约 22.6 m/min。虽然 S 后面的数字一样，所表达的物理量已经改变。

在直径40毫米处比较G96 S180与G97 S180：前者表示180米每分，计算转速1432.4；后者表示180转每分，计算线速度22.6米每分 — 图 2　相同 S 数字在两种模式下的单位不同。两栏用于对照语义，不是可直接执行的连续程序。

后处理核对时，可把“切换到 G97”和“输出下一工序需要的转速 S”放在一起检查。不能只证明程序里出现了 G97，就认为后续转速已经正确；也不要把上一段恒线速数值原样复制成定转速值。

G97 后的 G50 限速状态，要按软件分支确认

这份手册明确说明：在 10.118.30L、10.118.32L、10.118.40P、10.118.41P、10.118.48A 及各自后续版本中，用 G97 取消 G96 时，也会取消 G50 S 限速。手册同时列出了会保留限速的较早分支。因此，“新代切换 G97 一定保留限速”或“一定清除限速”都不能脱离软件号使用。

工程上更容易复查的做法，是在每次重新进入 G96 前，明确检查本工序需要的限速输出，避免依赖此前某一段留下的状态。若同一份后处理要供多台机床使用，应把软件完整版本号、主轴和装夹限值作为适配条件记录。为什么不能只凭系统品牌通用，可参看同一个系统的后处理，为什么不能直接通用。

还要区分运动方式。手册对 G01、G02、G03 的恒线速加工与 G00、G53 的处理作了区分：快速定位按该段终点位置计算转速，不能把图 1 的连续变化曲线直接当成整个快速移动过程的实际转速轨迹。

按工序边界核对输出

进入切削前：核对当前 G96/G97、S 单位、有效限速、目标主轴及直径解释。完整软件号要记录到字母后缀。
端面向中心时：选外径、中间直径和接近限速区的几个位置做计算对照，区分理论需求、限制后的指令值与实际反馈。不能把三者混成一个“转速”。
工序切换后：检查 G97 的 S 是否符合下一工序，核对限速状态；再次进入 G96 时重新确认限速。修改前后保留 NC 对比，避免全文件机械替换。
上机前：按机床厂允许的验证流程检查程序、主轴与装夹，先完成NC 修改后的最低安全检查。计算图不能替代实机验证。

需要定位后处理问题时，带上完整软件号、主轴信息、相关工序设置，以及 G50/G96/G97 前后的 NC 段。把预期线速度、允许转速和切换后的目标分别说清，才容易判断是单位、模态继承、版本差异，还是机床限制参与了计算。

原厂依据

核对日期：2026 年 10 月 2 日。新代《车床程式手册（A-type）》，本次下载版第 1.24 节、第 90—91 页及第 1.50 节、第 190—191 页；《新代参数说明手册》的 Pr1731～Pr1740。图示与数值推导为 CNC-X 原创，没有引用客户加工数据或宣称实测效果。
