新代 G68.2 的 J 都是30°，改 I 为什么换了倾斜方向？

新代 G68.2 里，把 J 保持为 30°，只将 I 从 0° 改成 90°，Zc 的倾角仍是 30°，但偏斜方向会从 G54 的 −Y 一侧转到 +X 一侧。若固定 I、J，只改 K，Zc 又不会变。读这三个角，关键是每一步绕的轴已经随前一步转动了。

本文按新代《铣床程序手册》2025-11-14 修订版 §2.53 推导，以 G54 为参考说明特征坐标系。I/J/K 是特征坐标系的尤拉角，不能直接当作机床 A/B/C 轴角。

先看 I 改了哪根轴

手册规定的顺序是：先绕原来的 Z 轴转 I，得到 X′；再绕这个 X′ 转 J，得到新的 Zc；最后绕 Zc 转 K，确定面内的 Xc、Yc。三个旋转都按右手规则取正。不要把它读成“绕固定 X、Y、Z 分别转三个角”。

用两组只有 I 不同的定义作比较。下面两行是互相替代的定义片段，不是要按顺序执行的完整加工程序；原点都设在 G54 原点。

G68.2 X0. Y0. Z0. I0. J30. K0.
G68.2 X0. Y0. Z0. I90. J30. K0.

第一组 I=0°，X′ 就是 G54 的 +X。绕 +X 转正 30° 后，Zc 正方向向 −Y 偏斜。第二组 I=90°，X′ 已转到 G54 的 +Y；再绕它转正 30°，Zc 正方向就向 +X 偏斜。这里描述的是正法向朝哪边偏，不是斜面向哪边升高。

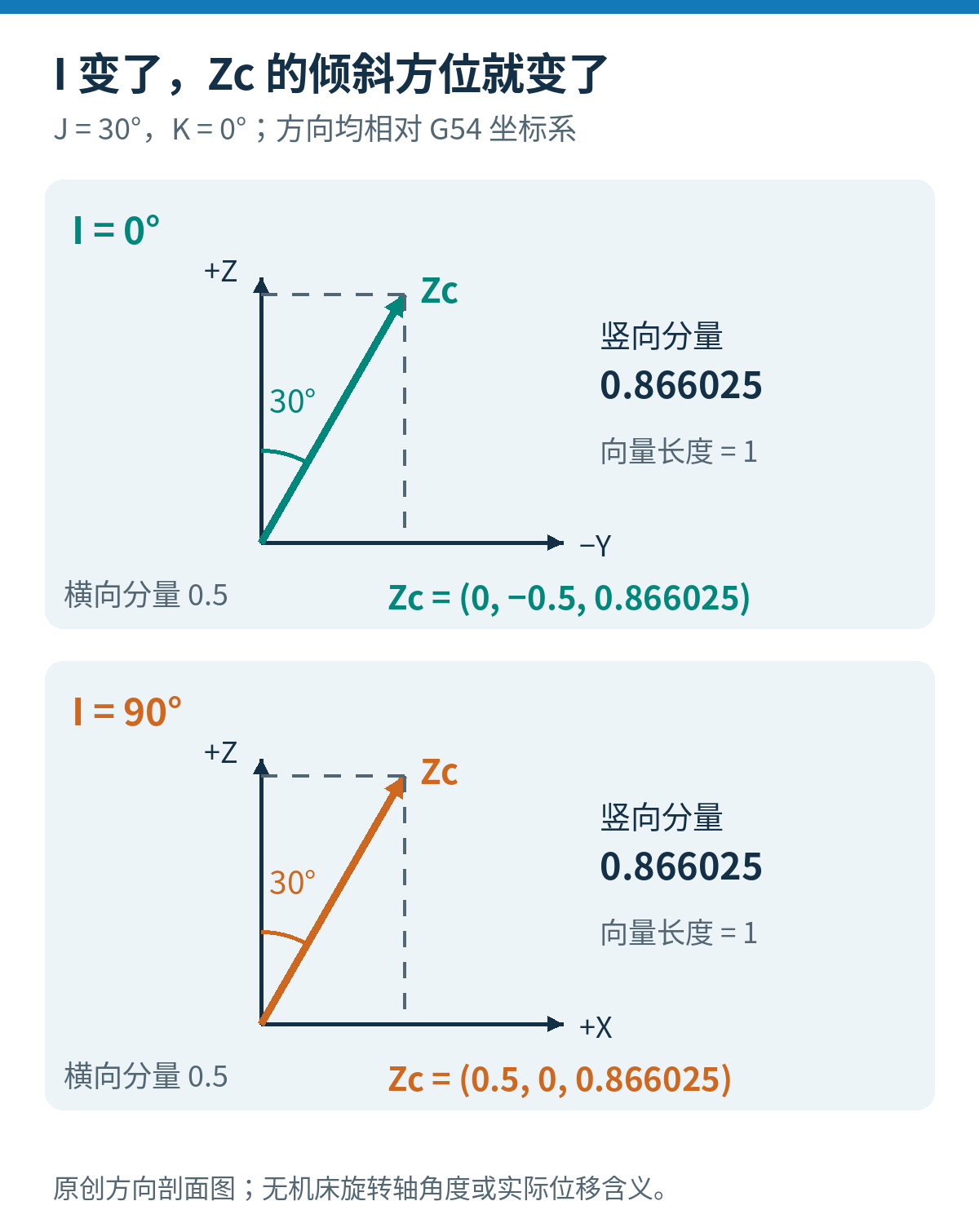

图1把两种情况分别放在对应的竖直剖面中比较。箭头代表单位方向，不表示刀具走了1毫米。

用一个向量，把倾角和方位分开

将 Zc 的单位方向写成 G54 坐标分量，可由上述旋转次序得到：

Zc = (sin I × sin J，−cos I × sin J，cos J)。

角度按度计算。J=30° 时，sin J=0.5、cos J≈0.866025，因此：

• I=0°：Zc=(0，−0.5，0.866025)。
• I=90°：Zc=(0.5，0，0.866025)。

两个向量的竖向分量相同，横向分量的长度也同为0.5，所以与 G54 +Z 的夹角都是30°。不同的是横向分量落在 −Y 还是 +X。若后处理把 I、J 当成两根机械旋转轴角度原样输出，光看“30°没变”就可能漏掉这个方向差异。

K 不改 Zc，为什么轮廓还会转

最后一步绕 Zc 自己旋转。固定 I、J 时，K 不会改变 Zc，但会改变 Xc、Yc。因此同样写局部 X20.，对应的 G54 方向可以不同。

继续取 I=90°、J=30°，比较 K=0° 与 K=90°。以三根轴在 G54 中的单位方向为基底，K=0° 时有：

• Xc=(0，1，0)。
• Yc=(−0.866025，0，0.5)。
• Zc=(0.5，0，0.866025)。

把 K 增至90°，新的 Xc 指向原来的 Yc，新的 Yc 指向原来的 −Xc，Zc 保持原方向。于是同一个局部点 (20，0，0)，相对特征原点的向量分别为：

• K=0°：20×Xc=(0，20，0) mm。
• K=90°：20×Xc≈(−17.321，0，10) mm。

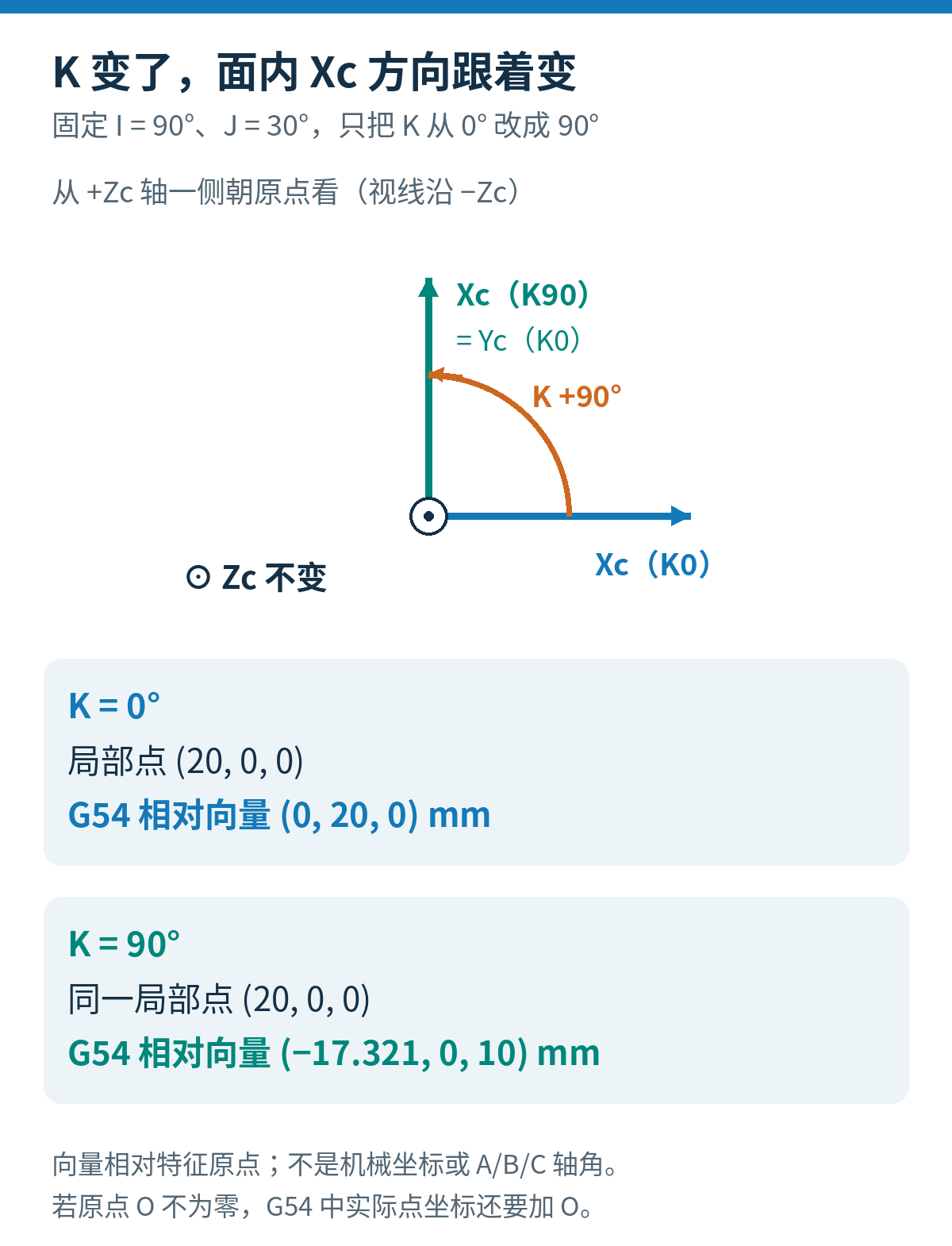

图2是从 +Zc 轴一侧朝原点看（视线沿 −Zc）的面内示意。两个点都离特征原点20 mm，改变的是方向。上面的数字是相对特征原点、用 G54 基底表示的向量；若 G68.2 的原点不是零，还要加上该原点在 G54 中的位置。

例如特征原点 O=(100，50，20) mm，K=90° 的上述局部点在 G54 中就是约 (82.679，50，30) mm。这个结果仍是工件坐标，不是机械坐标，也没有计算机床机构链的逆解。

后处理核对时，别只比三个角的数值

核对 Mastercam 输出到新代 G68.2 的结果，可以先拿刀具平面的原点、Z 方向和 X 方向作基准。先用 I、J 还原 Zc，确认正法向；再把 K 带入，确认 Xc。只核对 Zc，会漏掉面内转了90°这类错误。相同姿态也可能有不止一组角度表示，所以“角度字符串一样”不是唯一的比对方法。

需要自己算点时，可把三个单位方向按列组成 R=[Xc Yc Zc]，使用 p_G54=O+R·p_c。在本文的列向量约定下，R=Rz(I)·Rx(J)·Rz(K)；它描述局部坐标到 G54 的转换，不能把乘法顺序倒过来套用。本文数值按此矩阵推导，并检查了三根单位方向互相垂直及右手性；它们只用于坐标计算。

若 Mastercam 里参考点本身就选错了基准，应先分清Mastercam 2026 参考点的世界坐标与刀具平面，不要让错误的原点与正确的角度互相掩盖。

建好了坐标系，还不等于刀具已经对正

实际采用这一指令分支的五轴铣床，须具备斜平面及刀具对正功能，并由机床厂配置好机构链。所引章节没有给出统一适用机型或最低固件版本；核对控制器的具体型号、软件版本及配套手册后，才能把本文坐标定义用于该机床。

官方手册把 G68.2 的建系，与后续 G53.1、G53.3、G53.6 的刀具对正功能分开。G68.2 后程序坐标已经换到特征坐标系，不能据此认定机床旋转轴已经转到加工姿态。

该节还明确要求：G68.2 指定前不得先下 G53.1；启用 G68.2 后不要再单独指令旋转轴移动，应通过适用的刀具对正功能调整姿态。真正生成加工程序时，机构链、对正选解、刀长补偿和退出顺序都要接上该机床已经验证的流程。固定 I、J 改 K 后“Zc 不变”，也不能推导成实际机床各旋转轴一定不动。

如果需要排查后处理，把控制器型号与软件版本、机床旋转轴结构、Mastercam 刀具平面的原点和方向，以及当前 G68.2 / 刀具对正片段一起提供，才能分辨是坐标定义还是机构匹配问题。相关背景可看同一个系统的后处理为什么不能直接通用。

资料依据：新代官方《铣床程序手册》，修订2025-11-14、导出2026-01-23，§2.53，印刷页160–164。图示、算例和推导为本文原创。
