新代 G19 侧向钻孔，为什么 Z 轴还会移动？

作者：CNC-X · 汪工 · 发布：2026-10-25

按新代铣床标准XYZ轴映射，区分G19的YZ孔位定位与X轴钻进，说明换平面前G80、R点与孔底的绝对增量关系，以及G19不能自动把普通G43刀长补偿转到X。

侧铣头已经装好，程序里也写了 G19，为什么运行时还能看到 Z 轴移动？先看这次移动发生在哪一步：在标准 XYZ 几何轴映射下，新代 G19 固定循环以 YZ 平面定位孔位，再沿 X 轴钻孔。Z 轴可以在找孔位时移动；这与“钻孔深度仍沿 Z”不是同一个现象。

本文讨论新代铣床的普通 XYZ 几何轴、一般 G81 钻孔模式（Pr4008=0），未启用倾斜面、TCP 或厂家改写的钻孔循环。依据为官方《铣床程序手册》2025-11-14 修订版。该手册没有给出 G19 固定循环的单独起始软件版本，不能把其他功能旁边的版本号拿来当作侧钻支持门槛。机床型号、软件版本、轴映射和侧铣头补偿方案，应与本机厂家资料对应。

1. G19 改的是循环轴分工，不是把所有 Z 运动关掉

官方固定循环章节列出的对应关系是：G17 用 XY 定位、Z 钻孔；G18 用 ZX 定位、Y 钻孔；G19 用 YZ 定位、X 钻孔。假设两个侧孔位于 Y20、Z30 和 Y40、Z50，第二孔的定位就需要 Y、Z 都变化。此时看到 Z 从30走向50，不能据此判断 G19 没生效。

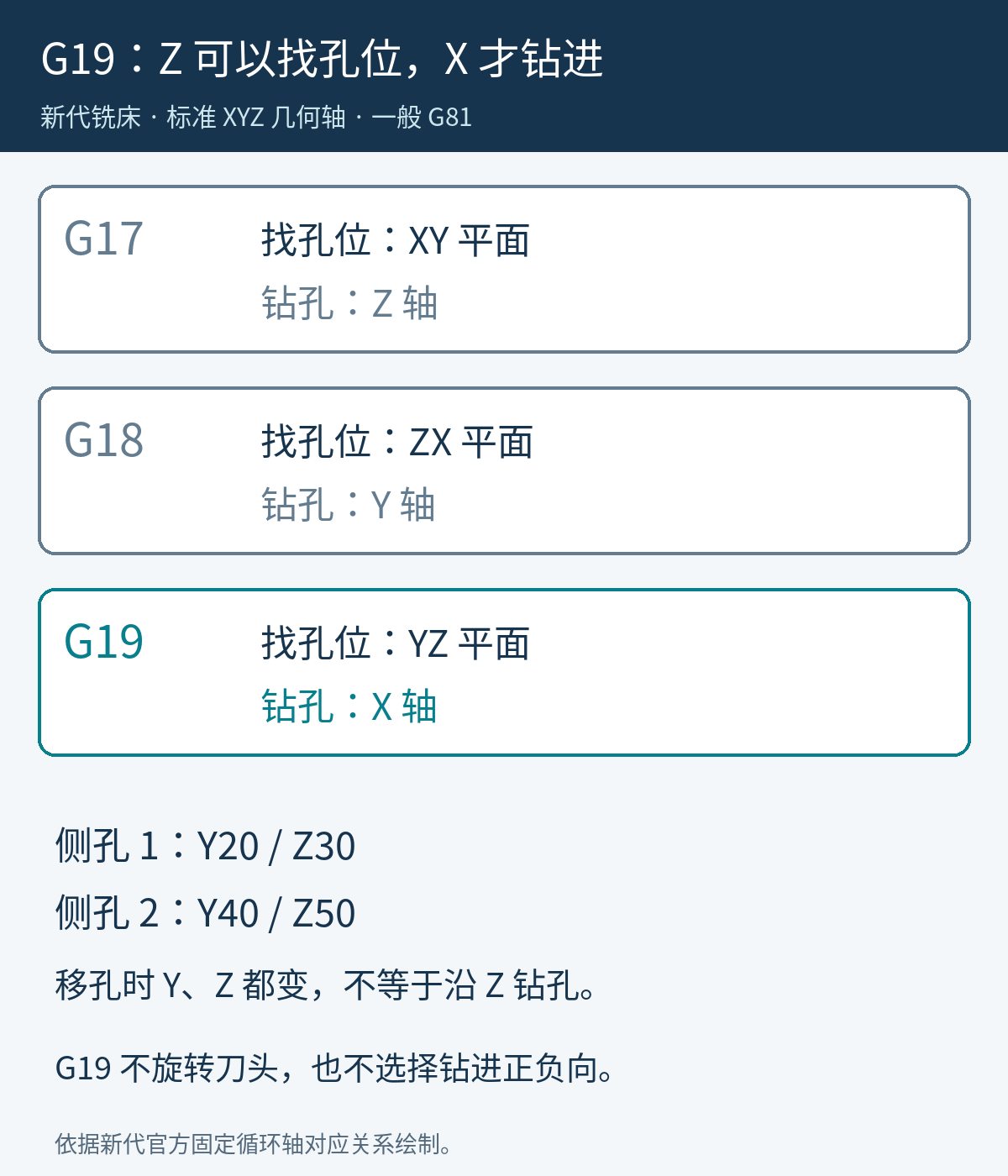

新代标准XYZ几何轴下G17、G18、G19的定位平面与钻孔轴对应关系，G19孔位可沿YZ改变 — 图1：观察运动时，要把平面内找孔位与垂直于平面的钻进分开。

G19 本身不会把侧铣头机械转向，也不会选择从工件的哪一面钻入。沿 +X 还是 −X 钻进，取决于实际装夹方向、初始位置、R 点和孔底坐标。若本机配置了不同几何轴名称，先按实际几何轴映射解释，不能只照着 XYZ 字母猜。

2. 先取消旧循环，再切换平面

G81 注意事项明确要求：改变钻孔轴之前，先取消循环。因此，后处理从正面钻孔切到侧面钻孔时，应分开处理循环退出、平面选择和新循环输出，而不是在旧 G81 仍有效时直接塞入 G19。

平面切换段应先出现下面两行。它们只表达状态切换，不包含侧铣头装夹、主轴启动、避让和刀长建立动作：

G80
G19

随后才是按新平面组织的新 G81。G19 单独成行便于检查；如果与轴坐标写在同一行，还要审查该行是否附带定位移动。切回其他钻孔平面也遵循“先结束当前循环，再选择下一平面”的顺序。

3. 用一个沿 −X 的数值模型看清 R 与孔底

假设孔位固定在 Y20、Z30，侧铣头沿 −X 钻入；已确认的初始位置是 X20，R 平面是 X5，孔底是 X−10，单位为毫米。这三个位置只是解释坐标的模型，不是从任何客户机床采集的数据。

将手册的“G19 对应 X 钻孔”与 G81 的坐标定义合起来，孔底字段应按 X 轴解释，Y/Z 则表示孔位；R 表示这条钻孔轴上的 R 位置。下面是字段换轴的推导，不是手册提供的 G19 原始程序范例：

G90 绝对方式：R 位置为5，孔底 X 坐标为−10。
G91 增量方式：R＝5−20＝−15；孔底相对 R 的 X 增量＝−10−5＝−15。
如果把绝对孔底数值−10直接当成增量输入，模型中的终点会变成 X5−10＝X−5，比目标浅5毫米。

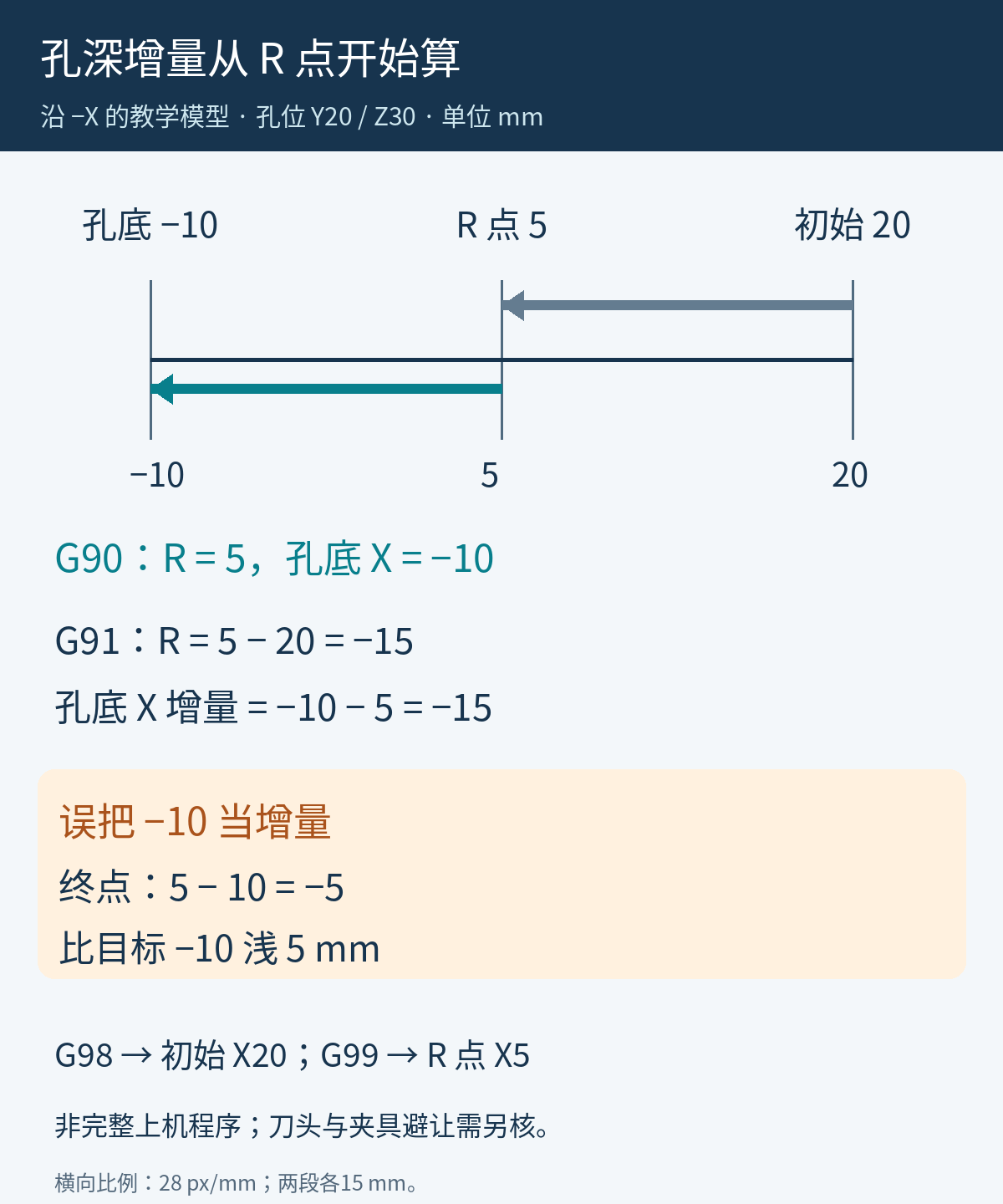

沿负X钻孔的坐标模型，初始X20、R平面X5、孔底X负10，两个增量均为负15毫米 — 图2：增量孔深从 R 点算，不从初始位置算。图中两段恰好都为15毫米，是本例数字的结果。

按同一模型，G98 返回初始 X20，G99 返回 R 平面 X5。R 平面能否容纳侧铣头外形和横向移孔空间，是夹具与刀头几何问题，不由“R 是正数”保证。返回方式的基础区别可结合G98/G99 与 R 平面一起看。

4. G19 不会自动把普通 G43 刀长补偿转到 X

新代手册的普通 G43/G44 章节把刀长补偿描述为 Z 轴向位置补正。这和 G19 的固定循环轴选择是两套规则。不能因为循环沿 X 钻孔，就断言原来的 G43 H 值自动成为侧铣头沿 X 的长度补偿，也不应直接把 G43 Z 改成 G43 X。

如果 Z 移动恰好发生在刀长建立段，先把该段与钻孔段分开查看。侧铣头的刀尖定位可能由厂家提供的专用补偿、坐标处理或其他机床功能完成；在补偿方案没有对应清楚之前，单独改平面无法把刀尖位置关系补齐。文章不提供一段假装适配所有侧铣头的完整加工程序。

5. 后处理检查应落在实际输出段上

拿一组侧孔输出，沿程序顺序确认三件事：旧循环在哪一行结束；新平面在哪一行建立；新循环中哪一轴表示孔底、哪两轴表示孔位。然后把实机观察到的 Z 移动对应到“找孔位、刀长建立、钻进”中的具体步骤。这样能区分地址映射错误与正常定位动作，不会一看到 Z 动就去改深度。

另外，G81 的 K0 会使指定单节不执行定位和钻孔；若检查段里带有 K0，要先排除这一层影响，参见新代 G81 K0 的定位规则。本文限制在一般钻孔模式，快速钻孔的倍率与暂停行为不能照搬到这里。判断后处理是否适配，应同时拿到本机型号、软件版本、侧铣头方向、轴映射和厂家补偿说明，再对照输出，不靠换一个 G 码来兜底。

资料依据

新代《铣床程序手册》（2025-11-14 修订、2026-01-23 导出）：工作平面选择，第54—56页；普通刀长补偿，第103—104页；G81 格式与注意事项，第193—195页；固定循环轴选择与绝对/增量关系，第238—239页。本文图形为原创，坐标计算为教学推导，未宣称完成某台机床的切削验证。
