Mastercam 多区域刀路，为什么只显示一组平面标记？

同一道二维工序里选了两个深度不同的加工区域，连接参数也采用增量设置，图形窗口却只出现一组平面标记。碰到这种画面，单凭显示数量，还不能认定第二个区域用了同样的退刀高度。

可以检查“简化平面显示”。Mastercam 官方说明，部分二维刀路提供该选项；启用后，多区域工序只显示其中一个区域的平面标记。不同深度区域的增量连接关系，可能因此看不完整。

少显示了一组，参数未必相同

判断增量高度，得同时知道数值和它参照的位置。只抄下参数框里的数字，参照位置漏了，两个区域的高度关系就没法核对。

在同一道工序中，浅区域和深区域即使填写相同的增量值，也需要分别确认该参数按什么位置计算。参照高度不同，得到的平面位置就可能不同。具体参照对象要以当前刀路的参数定义为准，不能把所有连接参数都按同一个基准理解。

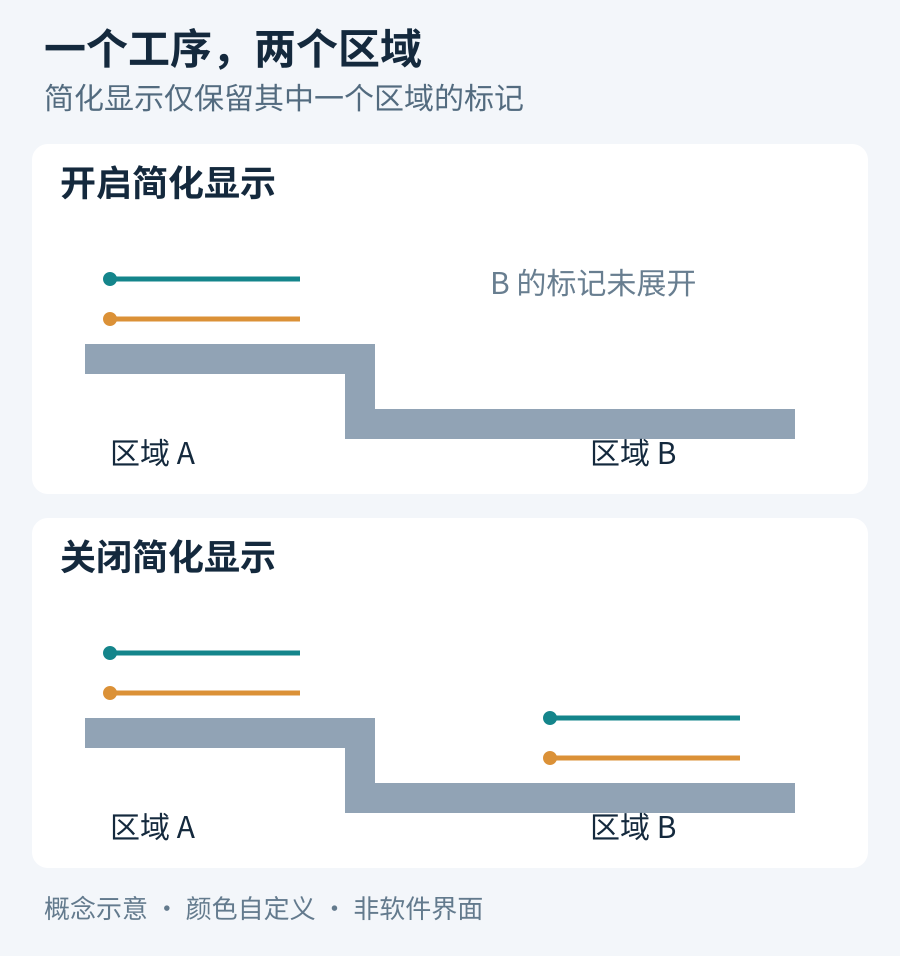

启用简化显示后，画面里只留下一组平面标记，另一区域的平面位置没有同时展开。

把区域和标记重新对上

支持该功能的工序，可在刀路参数窗口顶部找到“图形元素显示”控制。核对多区域高度时，关闭“简化平面显示”，再对照各区域的几何与连接参数，查看原先没有展开的平面标记。

当前标记对应哪个区域？连接值采用绝对方式还是增量方式？增量参照的位置在哪里？如果区域深度本来就不同，展开后的标记是否与各自的设置相符？

图形元素里有些平面能拖动，拖动会改设置。查看标记时，不宜随手拖动平面试位置；修改参数后，也需要重新检查对应的刀路。

平面看清了，还要看连接动作

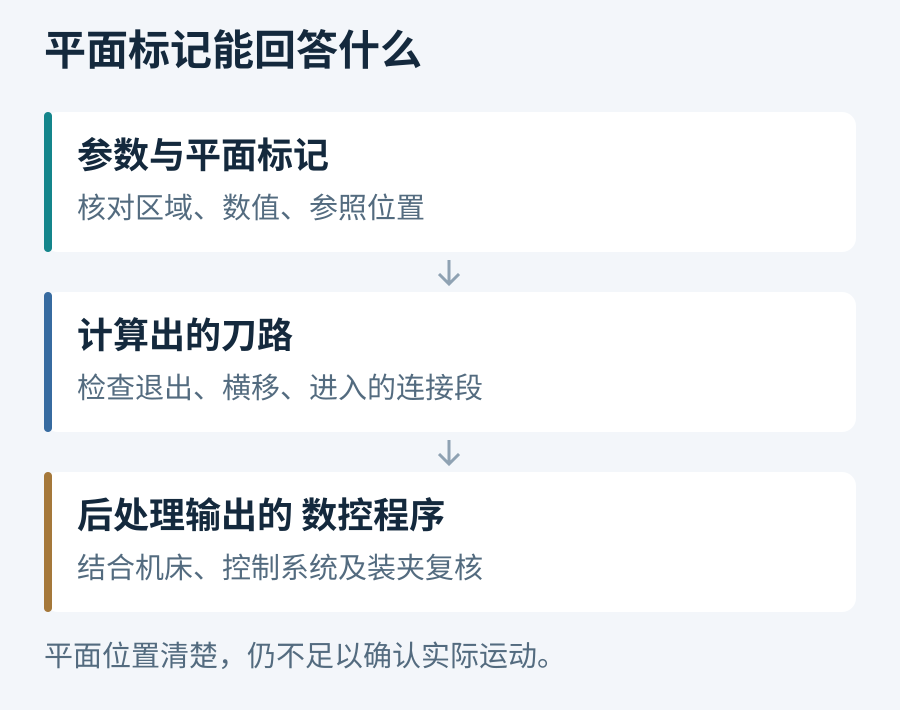

图形元素显示表达参数和几何关系，平面标记不能证明刀具已经按预期运动。两个区域之间怎样退出、横移和进入，仍需检查计算出的连接段。

尤其是区域中间有凸台、压板或其他障碍时，一张平面显示图无法回答途中是否有干涉。复核需要包含相关工件、刀具及装夹条件；后处理输出之后，还要结合机床与控制系统检查数控程序。站内《数控程序修改后的最低安全检查清单》整理了程序状态和验证边界，可用于后续复核。

只看一组平面标记，还不足以判断另一区域的退刀与连接动作。

参考 Mastercam 官方：了解图形元素显示，2026 年 7 月 9 日。
