Mastercam 2026 隔着空腔的两段孔，为什么一起被选中？

同一个支架，上下壁各有一段Ø10同轴孔，中间隔着空腔。你想选上壁那段，孔形预览却把下壁也带上了。Mastercam 2026的“包含空腔”（Include Voids）选项会影响这种选择结果。勾选后，共线的孔段和中间空腔可以组成一个孔形；取消勾选后，隔着空腔的孔段按独立孔形处理。

本文按Mastercam 2026官方新功能资料核对，讨论孔加工刀路使用的实体孔识别。文中的“孔形”指供刀路使用的孔几何定义；合并识别后，原模型中间仍然是空腔。下面使用同一连通实体的假定尺寸，均为原创几何算例，未经过Mastercam实操或实机加工验证。

一个支架，孔轴线相同，中间有15毫米空腔

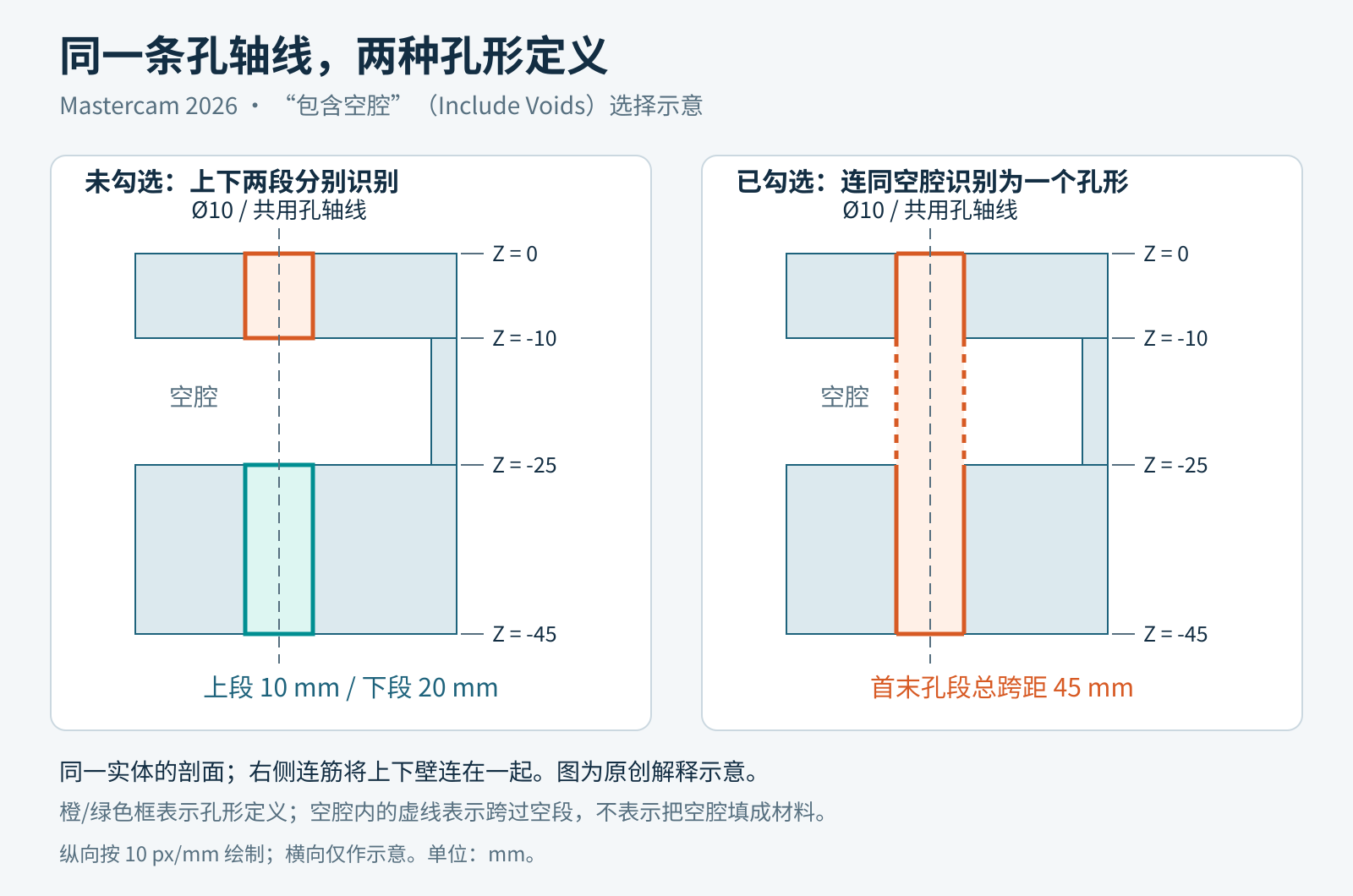

把上壁外表面设为Z=0，向下为负方向。上壁孔段从Z=0到Z=-10，下壁孔段从Z=-25到Z=-45，两段孔的直径都为10毫米。Z=-10到Z=-25之间是空腔。支架侧面有连筋，上下壁属于同一个实体，图1右侧画出了这条连筋。

只加工上壁孔段时，需要确认本工序的选择范围停在上壁。准备处理贯穿上下壁的同轴通道时，可以把两段孔连同空腔识别成一个孔形，再核对后续刀路。两种选择都应以当前工序要加工的部位为准。

到孔形定义里看选项，再看孔段预览

打开当前孔加工刀路的“刀路孔定义”（Toolpath Hole Definition）面板，检查“包含空腔”。2026版完整新功能文档的界面图把它放在“高级”（Advanced）页的“选择”（Selection）分组；不同语言界面的中文名称可能略有差异，可用英文名称对照。

修改选项后，检查“孔段”（Hole Segments）页面里的识别结果。厂商文档用虚线标出空腔段。对于图1算例，勾选状态下应核对同一孔形是否覆盖上下孔段及中间空腔；未勾选时，应核对两个独立孔形各自对应的入口和出口。若只要上壁孔，选择结果里就不应混入本工序不加工的下壁孔段。

“包含空腔”旁边还有独立的“允许多个实体”（Allow multiple solid bodies）选项。本文的支架属于一个连通实体，没有把多个零件叠在一起。遇到多个实体或装配件，还要核对实体选择条件，不能只凭“包含空腔”已经勾选就认为选择范围正确。

45毫米跨距和30毫米孔壁长度，都能算对

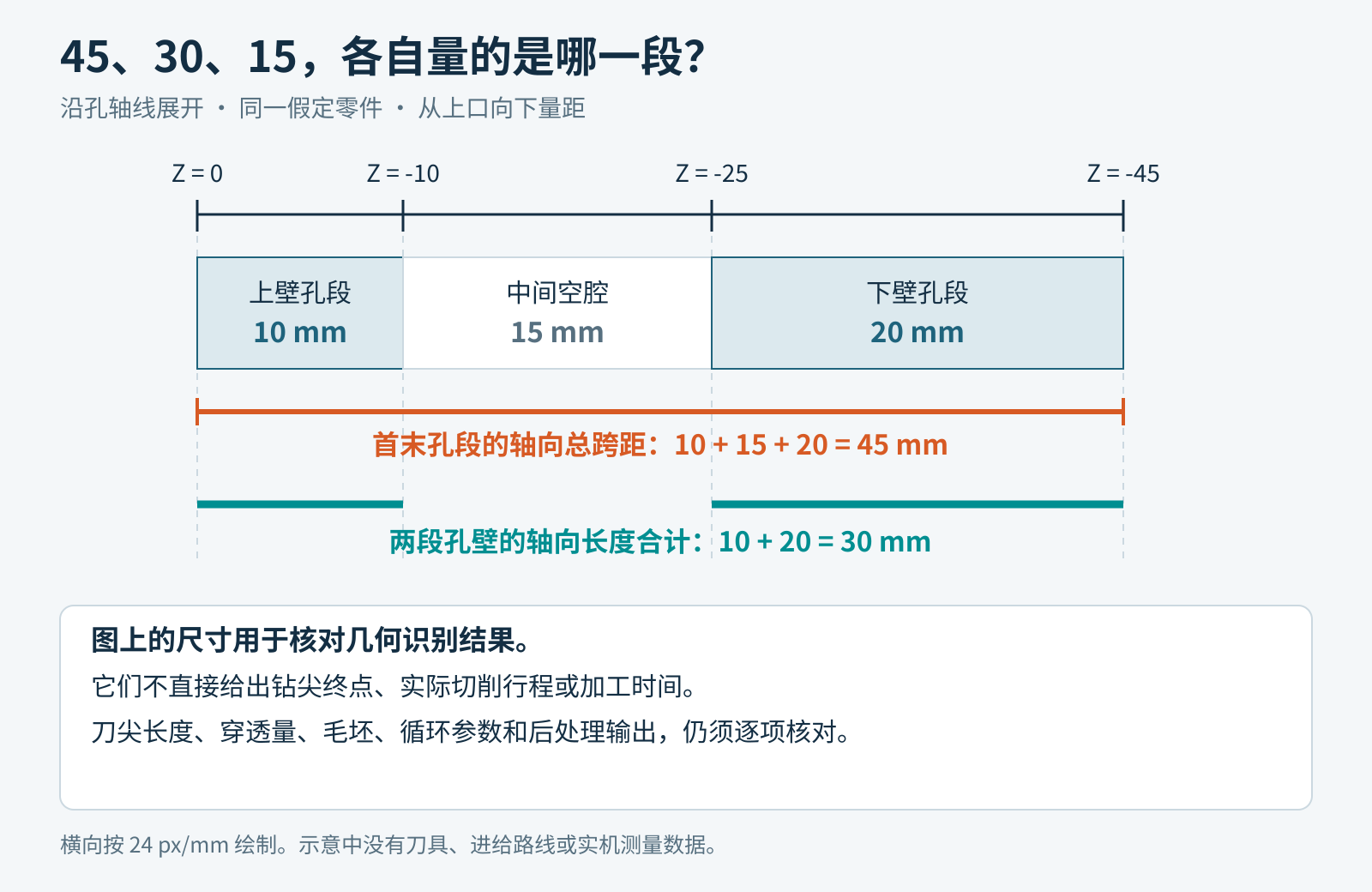

从上口Z=0量到下口Z=-45，首末孔段的轴向总跨距是45毫米。上壁10毫米，加上空腔15毫米，再加下壁20毫米，合计正好45毫米。两段孔壁的轴向长度合计为30毫米，空腔另外占15毫米。

45和30对应不同的几何范围。用30去检查包含空腔后的总跨距，会漏掉中间15毫米；把45直接当成连续材料的长度，又会把空腔一起算进去。孔段预览、尺寸标注和你打算加工的位置，需要能对应到图上的四个Z端点。

这组尺寸也无法直接给出机床的钻尖终点。最终孔形与待加工毛坯可能不同，钻尖长度、穿透量和刀路深度设置还会影响输出。把图上的Z=-45直接抄进NC深度栏，缺少这些条件。

孔形选对后，还要检查跨空腔时怎么走

“包含空腔”只提供孔形选择控制。由此推断刀具会自动快速越过空腔、进入下壁前自动减速，依据不足。实际运动要检查生成的刀路、所用循环和后处理输出。两个独立孔形也不等于一定要建两道工序、装夹两次或输出两条固定循环。

保存并重新生成刀路后，回放时逐段看上壁出口、空腔、下壁入口和最终出口。检查毛坯与夹具是否完整、刀具及刀柄能否到达下段，再对照NC中的坐标、进给和循环参数。某个区间是否快速移动，应从实际刀路和NC确认。

如果改选项后NC深度或运动顺序变化较大，可以按Mastercam后处理修改前后的NC对照方法逐段核对。上机前的路径、补偿、退刀和夹具检查，可对照NC程序修改后的安全检查清单。本文没有提供可直接上机的通用循环程序。

这组算例的几何验收结果是两个孔段、15毫米空腔、45毫米首末跨距。选项是否勾选，取决于本工序需要怎样定义孔形；能否安全加工到下壁，还要由完整刀路和机床条件来验证。

资料与适用范围

Mastercam 2026官方新功能资料第2页“空腔处理”（Void Handling），以及2025年7月1日官方功能说明，用于核对勾选与未勾选的孔形规则。界面位置及孔段虚线对照《Mastercam 2026新功能》日文完整版印刷第14—15页；该厂商文档由日本经销商站点托管。本文尺寸、计算和三张配图均为原创解释示意。
