海德汉 TNC 640 零点表：同样 TABLINE 1，位置为什么变了

作者：CNC-X · 汪工 · 发布：2026-10-05

TNC 640 的 TABLINE 行号相同，加工位置为什么会变？结合 34059x-18 手册，说明 TRANS DATUM TABLE 的选表来源、SEL TABLE、M/S 状态、改表重新调用与 RESET。

同一段轮廓、同样的 TABLINE 1，换到另一套装夹后，位置却差了一段。查这种问题时，先把“哪张表”和“表里的哪一行”拆开。TABLINE 1 只指定零点表的第 1 号数据行，不能单独确定这张表是谁。

以下按海德汉 TNC 640、NC 软件 34059x-18 的 10/2023 版手册，使用 Klartext 编程。在 mm 单位、当前预设不变且未叠加旋转、镜像、缩放或倾斜平面的条件下，看两张表的差别。

省略表名时，程序还依赖已有的选表状态

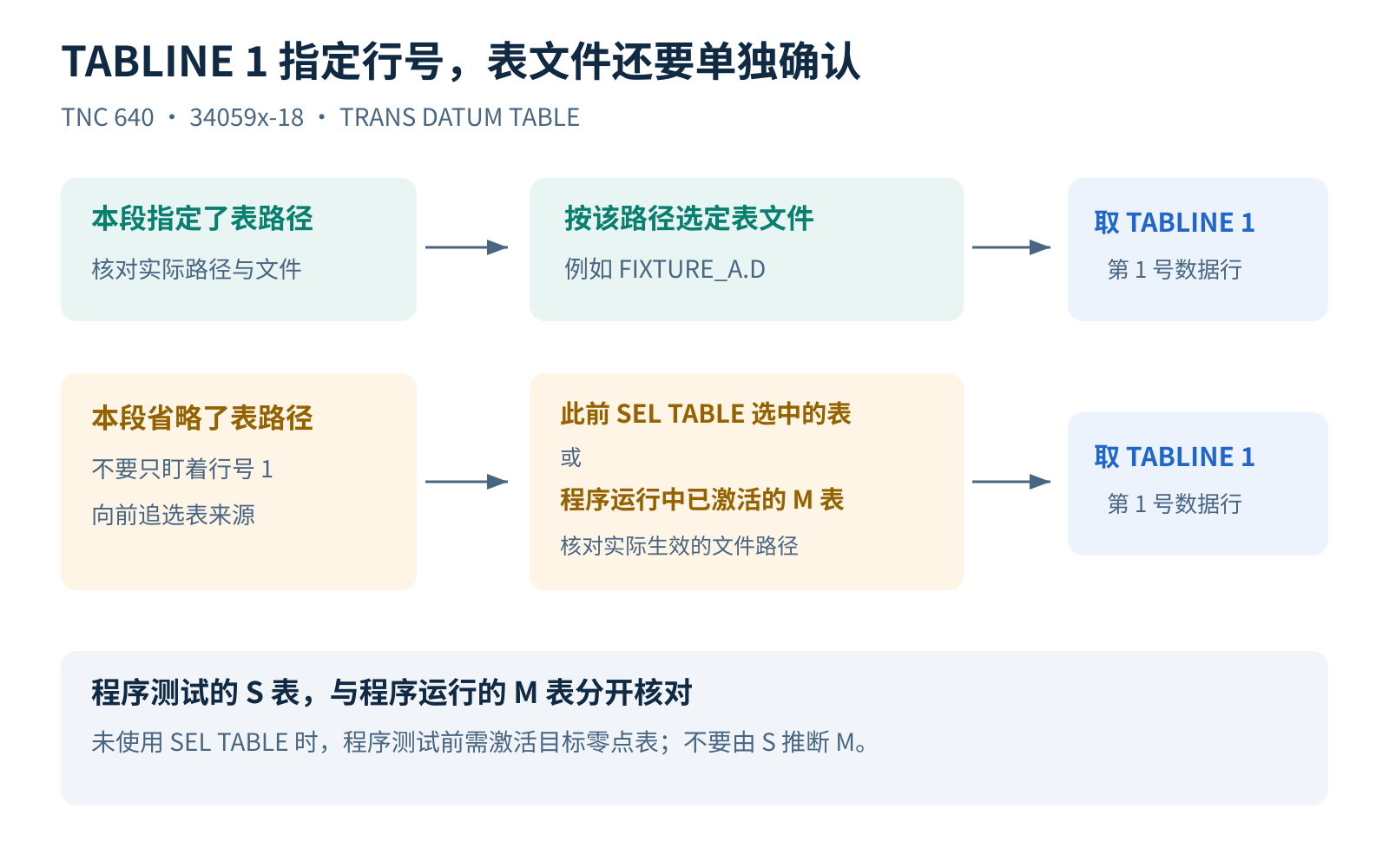

TRANS DATUM TABLE 用零点表中的一行定义零点平移。该程序段可以指定表路径，也可以省略。省略时，手册给出的来源是：此前通过 SEL TABLE 选中的零点表，或在程序运行单段／连续模式中激活、带 M 状态的零点表。

因此，检查 TRANS DATUM TABLE TABLINE 1 时，只盯着数字 1 不够。要向前找已经执行的 SEL TABLE，再核对实际激活的文件路径。编辑器眼前打开哪张表，并不能替代这一步确认。

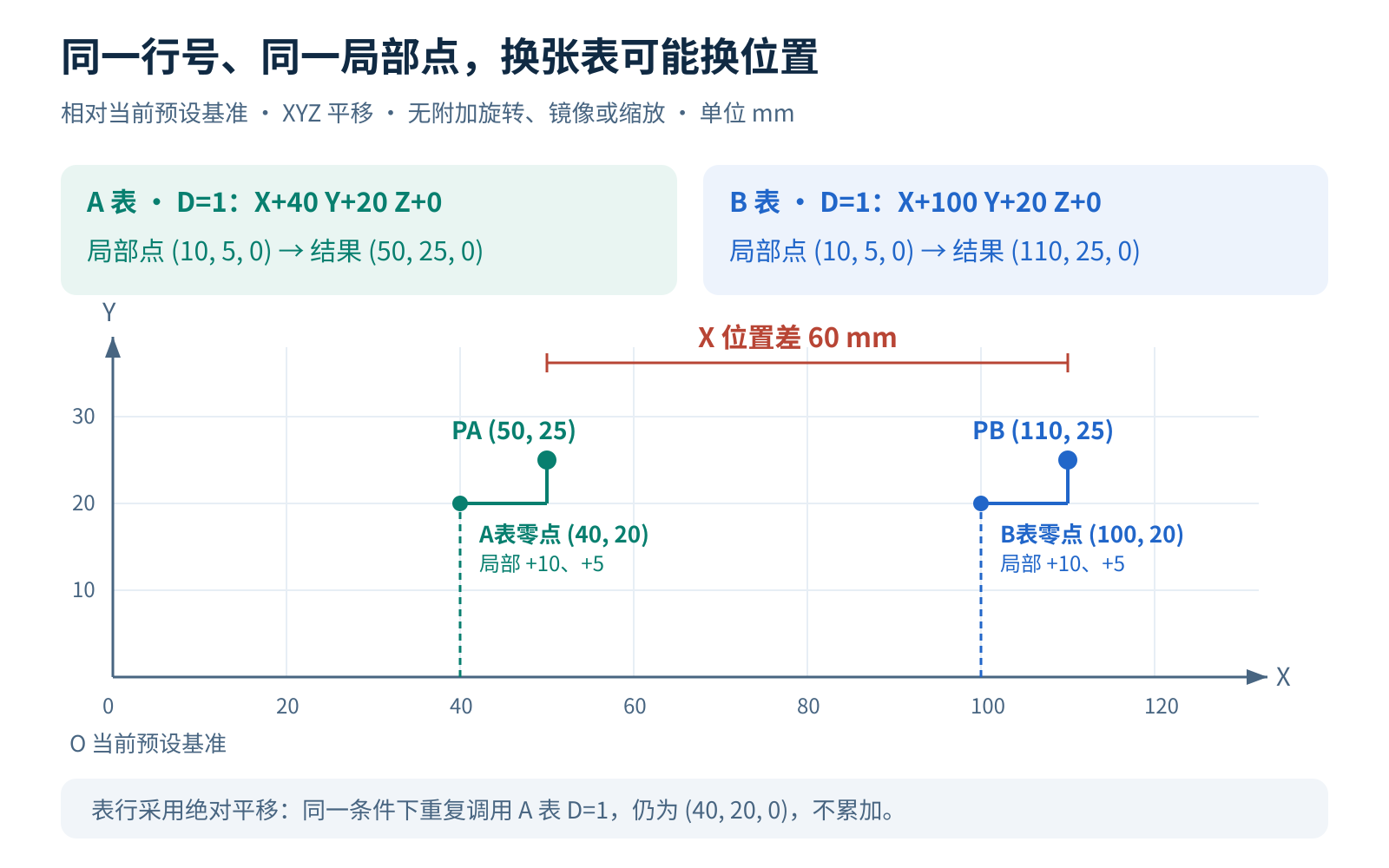

设当前预设基准不变，两张零点表的第 1 号数据如下：A 表为 X+40 Y+20 Z+0，B 表为 X+100 Y+20 Z+0。加工轮廓里有一个局部点 X+10 Y+5 Z+0。

调用 A 表第 1 行后，这个点相对当前预设基准的位置是 （50，25，0）；调用 B 表第 1 行后，则是 （110，25，0）。两次调用的行号完全相同，X 位置仍相差 60 mm。轮廓点没有变，变的是它前面采用的零点平移。

这里还有一个容易混淆的边界：零点表的数据按相对当前预设基准的绝对值生效。在本例条件下，连续两次调用 A 表同一行，零点平移仍是（40，20，0），不会自动累加成（80，40，0）。需要逐次增加的位移，不能靠反复调用同一表行来实现。

对固定装夹的程序，可以先明确选择零点表，再调用数据行。例如，零点表确实保存在下列路径时，关键程序段可写为：

10 SEL TABLE "TNC:\TABLE\FIXTURE_A.D"
11 TRANS DATUM TABLE TABLINE +1

SEL TABLE 负责选定文件，后面的 TRANS DATUM TABLE 才取第 1 行建立平移。两行次序不要倒过来。手册允许同目录时只写文件名；表与 NC 程序不在同一目录时，应写完整路径。程序随文件夹迁移时，也要一起检查这里的路径。

调试时至少把这三项对到同一套装夹：表文件路径、第 1 行 XYZ 数值、当前激活的预设基准。表行本身相对当前预设基准生效，选对表并不意味着预设基准也一定选对。不要为了追一个偏差，直接把原本正确的轮廓坐标改掉。

如果刚改过表内数值，还要确认修改已用 ENT 保存，并重新调用相应的 TRANS DATUM 或循环 7。表文件中已经看到新数字，不等于当前使用的平移已经重新应用。TABLINE +1 中的 +1 是行号，也不是“再平移一次”。

如果没有使用 SEL TABLE，手册要求在程序测试前激活所需零点表：进入程序测试模式，在文件管理中选中目标表，该文件会带 S 状态。程序运行模式使用的激活表则对应 M 状态。不能拿程序测试里选中的 S 表，直接证明实跑时的 M 表也相同。

明确编程选表后，仍应查看附加状态显示的 TRANS 页。采用 TRANS DATUM TABLE 时，这里会显示零点平移和零点表路径。将路径、平移量与预期装夹逐项对应，比只看图形“像是对的”更有针对性。

需要取消当前零点平移时，使用：

20 TRANS DATUM RESET

该指令用于取消零点平移，无论此前平移通过坐标输入还是表行定义。它不能当作“下一件已经选好正确零点表”的证明。下一工位需要哪张表、哪一行，仍应在相应程序段中明确。

取消零点平移后，后续坐标所对应的位置会改变。检查下一条定位指令时，要同时确认当前平移和预设基准；不要把取消平移当作退刀动作。需要安排跨工位退刀和换刀顺序时，可继续看退刀、回零、换刀与刀补的顺序。

海德汉 TNC 640 Klartext Programming，892903-2C，10/2023：第 407–409 页，TRANS DATUM、可选表路径、TRANS 显示与 RESET；第 421 页，零点表相对预设基准的绝对值规则；第 425 页，SEL TABLE 顺序、目录路径及程序测试 S 状态。
海德汉 TNC 640 Setup, Testing and Running NC Programs，1261174-25，10/2023：第 288–289 页，零点表保持激活、运行模式 M 表，以及改表后的保存与重新调用。
