海德汉 Q395 钻孔深度：写了20毫米，全径为什么只有17毫米？

作者：CNC-X · 汪工 · 发布：2026-10-09

TNC 640 Cycle 200 写 Q201=-20，全径孔深却不足20毫米？用Ø10、118°钻头算清Q395钻尖与圆柱深度、修改前后程序，以及CAM重复补尖导致的穿底风险。

图纸要的是 Ø10 孔的全径深度 20 mm，海德汉循环里也写了 Q201=-20，结果全径部分却只到约 17 mm。遇到这种差值，先查 Q395 的深度基准。用 118° 钻头计算，钻尖长度约 3.004 mm；若 Q395=0，程序中的 20 mm 算到钻尖，圆柱全径部分自然会浅这一截。

下面是几何算例，未做实机验证。适用条件锁定为 HEIDENHAIN TNC 640、NC 软件 34059x-18（340590/340591/340595-18）、2023 年 10 月加工循环手册、Cycle 200。以毫米编程，刀轴为 Z，向 Z 负方向钻孔，表面 Q203=0；钻头直径 10 mm、对称圆锥尖角 118°，刀长以钻尖标定，刀具几何与实际刀具一致，不叠加倾斜、镜像或额外刀长修正。

Q201=-20，到底量到哪里？

本版本 Q395=0 把输入深度解释到刀尖；Q395=1 把深度解释到刀具圆柱部分，刀具表 TOOL.T 必须定义 T-ANGLE。算例中刀具半径 R=5 mm、T-ANGLE=118°，118° 是完整顶角，不是半角；填在 T-ANGLE 栏，不是切入角 ANGLE 栏。先核对这些数据，再判断程序应当使用哪一种深度。

把钻尖剖成直角三角形，半径是 5 mm，半个顶角是 59°：

尖部长度 h = 5 ÷ tan(59°) = 3.004303 mm
钻尖深度 20 mm 时，全径深度 = 20 − h = 16.995697 mm

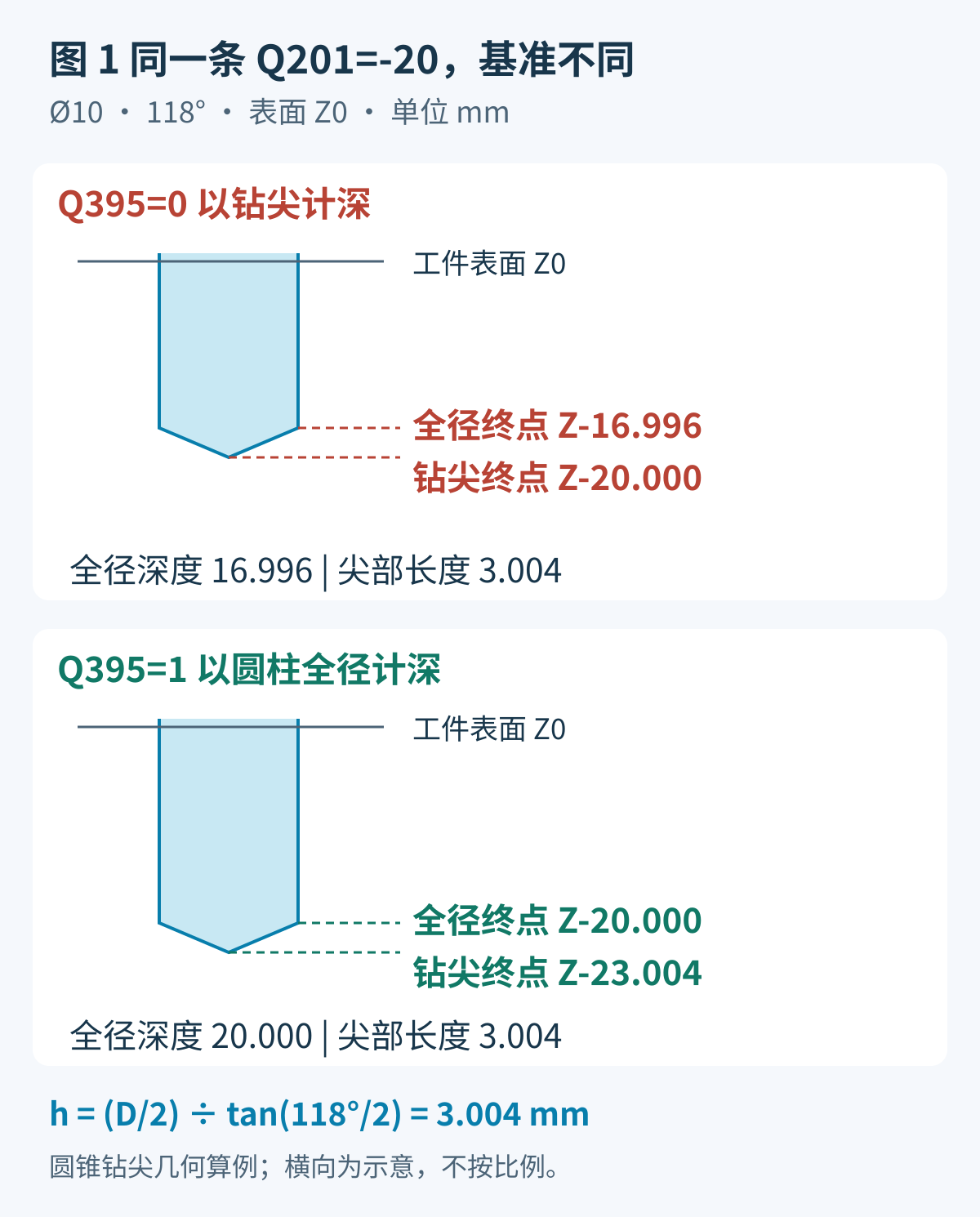

Q201负20时，Q395为0的钻尖到Z负20、全径到Z负16.996；Q395为1的全径到Z负20、钻尖到Z负23.004 — 图 1　同样写 Q201=-20，最终钻尖位置相差约 3.004 mm。图中的 Z 都是当前工件坐标，不是机床坐标。

修改前后，只改清楚深度的含义

假设 CAM 交给后处理的“20 mm”就是图纸要求的全径深度，尚未加上钻尖长度。原输出 Q395=0 会把这 20 mm 用在钻尖上。此时可保留 Q201=-20，将 Q395 改为 1，并核实所调用刀具的 R 和 T-ANGLE。下面只列循环定义；示例进给及间隙不作为具体材料、刀具或装夹的推荐值，调用段须保留原来经核查的定位、主轴和刀具调用。

修改前：相同循环参数，末项为 Q395=+0。
修改后：末项改为 Q395=+1；Q201 仍为 -20。

CYCL DEF 200 DRILLING ~
 Q200=+2 ~
 Q201=-20 ~
 Q206=+150 ~
 Q202=+5 ~
 Q210=+0 ~
 Q203=+0 ~
 Q204=+50 ~
 Q211=+0 ~
 Q395=+1

修改后的几何目标是全径终点 Z-20.000，钻尖终点约 Z-23.004。若实际刀具没有可靠的尖角数据，不应只改这一位就认定结果正确。也不要把钻尖补偿塞进刀长 L：这样会影响该刀的其他定位，不能清楚表达这个孔的深度定义。

CAM 已经补过尖，就不能再补一次

另一条有效路线是先按几何把钻尖目标算成 23.0043 mm，输出 Q201=-23.0043，同时保持 Q395=0。在本算例条件下，它与“Q201=-20、Q395=1”的最终几何目标在所示精度下相同。两条路线选一条，并在 CAM 与后处理之间写清字段含义。

真正危险的组合是：后处理已经把全径 20 mm 加上钻尖长度，输出了 Q201=-23.0043，却又使用 Q395=1。控制器会把这个更深的值继续当作全径深度，理想钻尖到约 Z-26.0086。这是特定输出组合的计算结果，并非所有 CAM 都会这样处理。

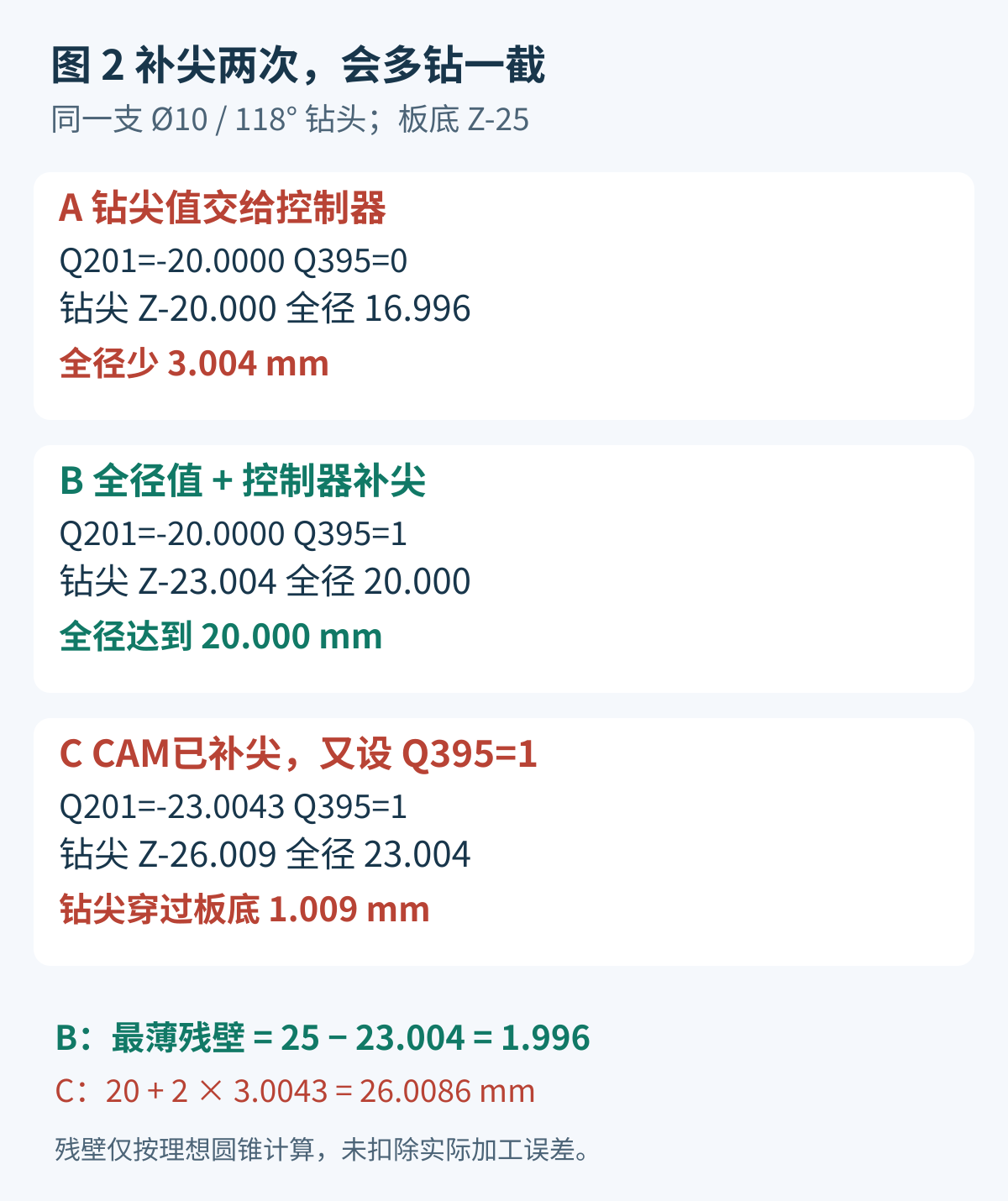

三种深度组合对比：未补尖全径16.996毫米，单次补尖全径20毫米，重复补尖钻尖26.009毫米，超过25毫米板厚 — 图 2　板厚假设为 25 mm。正确补尖后，轴线处最薄残壁约 1.996 mm；重复补尖的钻尖会理论穿出约 1.009 mm。显示值有取整，计算使用未取整的尖部长度。

所以“20 深的孔钻在 25 厚板上，还剩 5 mm”只适用于相应深度基准。若 20 mm 是全径深度，尖部还要继续向下；本例最薄残壁为 25−20−3.004303=1.995697 mm。这个数还没有扣除板厚、刀长、尖角、钻头修磨及加工误差，不能直接当作允许残壁。

用四组输出检查，别只搜索 Q395

下面都是同一组理想刀具几何的预期值，可作为 NC 审阅和对应版本图形验证的对照。Z 为钻尖终点，保留 3 位小数；它们不是实测验收记录。

原输出：Q203=0，Q201=-20，Q395=0 → 钻尖 Z-20.000，全径深度 16.996 mm。
控制器补尖：Q203=0，Q201=-20，Q395=1 → 钻尖约 Z-23.004，全径深度 20.000 mm。
已换算钻尖值：Q203=0，Q201=-23.0043，Q395=0 → 钻尖约 Z-23.004，全径深度约 20.000 mm。
表面改为 Z+10：Q203=+10，Q201=-20，Q395=1 → 钻尖约 Z-13.004，全径终点 Z-10.000；相对表面的深度不变。

检查记录同时保留 Q201、Q395、Q203、调用的刀具号及该刀的 R、T-ANGLE。再核对最终钻尖包络、实际刃长和孔底余量。若结果只差约一个尖部长度，优先排查“图纸全径深度、CAM 深度字段、NC 深度基准”这三处；若差值随表面坐标整体平移，先复核 Q203。

Q202 也不能脱离补尖后的行程检查。本例仍按 5 mm 分段；如果想改成一趟钻到底，原厂提示 Q202 要覆盖 Q201 对应的深度量及尖角增加的深度，不能仅看到“孔深 20”就认定 Q202=20 足够。排屑动作本身可继续看循环 203 的断屑与退刀区别；保存修改前后 NC 的方法见改后处理时先看 NC 怎么变。

原厂依据

HEIDENHAIN TNC 640《Programming of Machining Cycles》，10/2023，NC 34059x-18，第 4.2 节，印刷页 79—81：Q202 的尖角补深提示、Q201/Q203 参数、Q395 深度基准及循环定义。刀表字段另见同版本《Setup, Testing and Running NC Programs》，10/2023，印刷页 142—143。本文钻尖长度、全径深度、双补偿和残壁数值由上述假设独立计算。
