海德汉 CR 只把 R25 改成 R-25，圆弧为什么绕远了？

终点仍是 X30 Y0，半径数值仍是25，只把 R+25 改成 R-25，刀路却向外绕了一大圈。海德汉 TNC 640 的 CR 中，负号不是“负的几何半径”，而是选择大于180°的圆弧。只看起终点，检查不出这次改变。

本文按 TNC 640、NC软件34059x-18的Klartext编程手册说明。算例限定XY平面、Z为刀具轴、Z不变、无旋转或镜像变换、使用R0取消半径补偿；图中表示编程点轨迹，不代表实体刀具外缘。带RL/RR补偿的轮廓需另算刀心和刀具包络。

先分清两个符号控制什么

CR后面的X、Y给出圆弧终点；R的绝对值是半径。R为正时选小于180°的小弧，R为负时选大于180°的大弧。DR+表示逆时针，DR-表示顺时针；这里从+Z朝XY平面看。把DR改号并不等于把R改号。

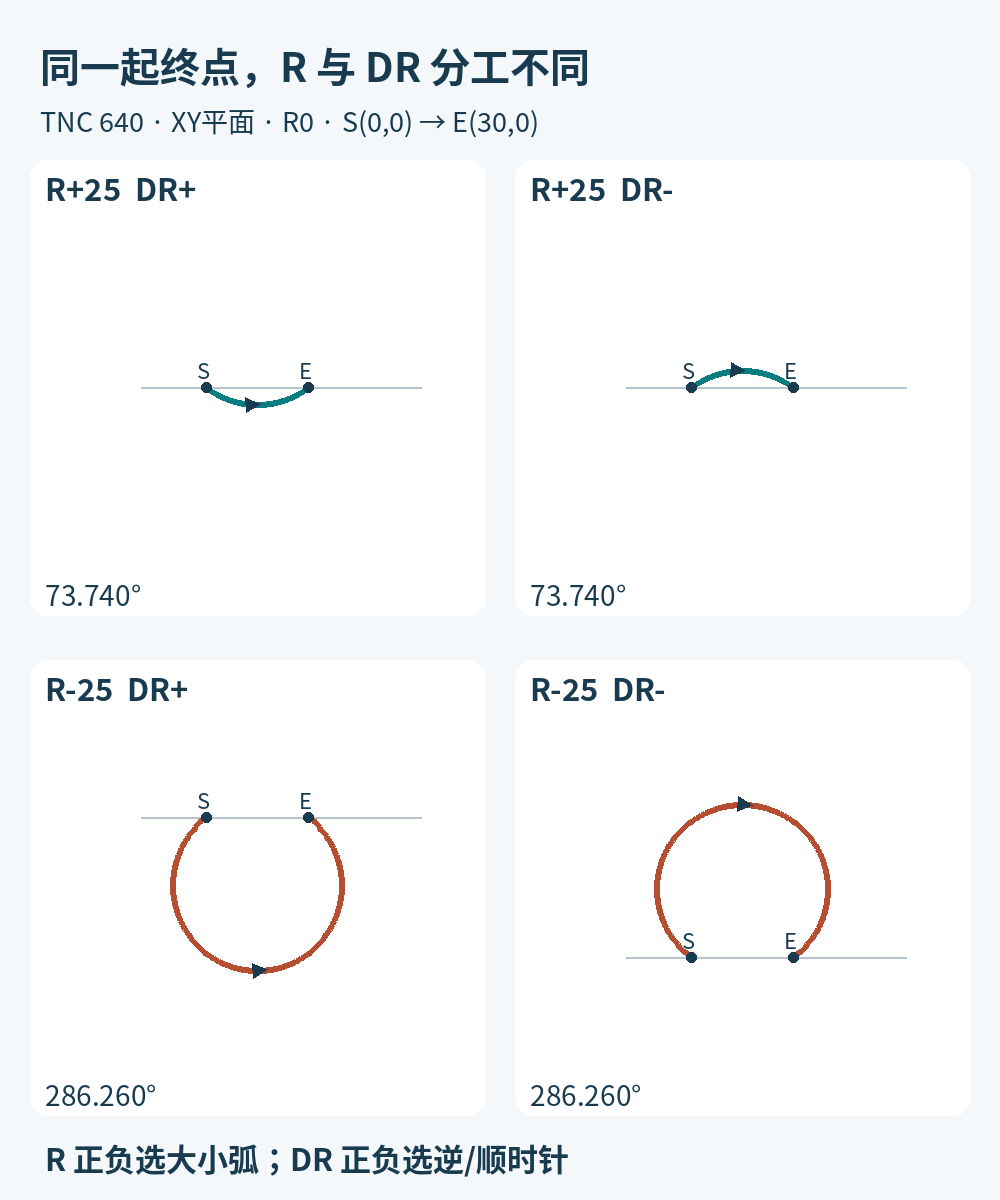

以下四段是互斥的轨迹对照，不能连续接着执行。每次都从S=(0,0)开始，到E=(30,0)，半径25。为避免刀补掩盖几何，入口保持R0。它们是固定Z高度上的轮廓片段，换刀、主轴、Z层高和安全进退刀应由实际加工程序提供；F200仅让语法明确，不是材料推荐进给。

10 L X+0 Y+0 R0 F200
  11 CR X+30 Y+0 R+25 DR+

仅将第11段替换为以下三种之一，即可对照另外三条轨迹：

11 CR X+30 Y+0 R+25 DR-
  11 CR X+30 Y+0 R-25 DR+
  11 CR X+30 Y+0 R-25 DR-

30毫米弦长，怎么会得到两种角度？

两端点相距30，半弦长15，圆心到弦中点的距离为√(25²−15²)=20，因此候选圆心为(15,20)和(15,-20)。小弧圆心角为2×arcsin(15/25)≈73.740°；大弧为360°−73.740°≈286.260°。这是同一弦长与半径的两个几何解，不是系统把25读成了别的数。

固定DR+看得更清楚：R+25选择圆心(15,20)，从下方走短弧，最低到Y=-5；R-25选择圆心(15,-20)，逆时针走长弧，最低到Y=-45。二者都准确回到X30 Y0，却在途中相差40毫米的下探范围。

后处理改写半径时，别丢掉大弧信息

如果CAM原路径扫过286.260°，而后处理把所有R统一取绝对值，这个算例就会被缩成73.740°。先核源路径的扫角、圆弧平面和方向，再检查输出的R符号；不能因为实体半径永远为正，就把NC中的选择符号也去掉。

检查输出时，分别从同一个起点对照四种组合。需要保留大弧时，确认中途X、Y极值和相邻进退刀段；刀具半径、刀柄和夹具占位应在这条轨迹基础上继续检查。图2中的坐标范围没有包含这些实体尺寸，不能直接当成最终安全间隙。

还有两个边界要先挡住

第一，端点距离不能大于直径2|R|。本例30≤50，圆可以成立；若端点相距60而仍写R25，改正负号都无法生成所需圆。恰好连接直径两端的180°半圆是边界情况，不属于本文两种非半圆的对照。第二，CR整圆应按官方方法拆成相接的两个半圆，不能把“终点回到起点”直接套用为CR整圆写法。

CR由端点、半径及方向选圆弧，不靠前段切向决定形状。若输出的是CT，请另看CT如何继承前段切向；若坐标改成极坐标，先分清LP直线和CP圆弧。排查后处理时，提供原刀路扫角、起终点、当前平面以及实际CR段，比只发“圆弧走反了”更容易定位。

规则依据：HEIDENHAIN TNC 640 Klartext Programming，10/2023，NC 34059x-18，印刷页147、167–168。本文坐标和图形为独立几何推导，没有声称实机加工结果。
