Haas G150 写 Q3，第一层为什么只铣深1毫米？

Haas 铣床用 G150 铣一个深8毫米的型腔，写了 R2、Q3，第一层却只到顶面以下1毫米。先别把 Q 改大：这个循环的 Q 从 R 平面开始累计。R 在顶面上方2毫米，第一次向下3毫米，到的就是 Z-1。

下面按 G21 毫米制、G90 绝对坐标分析：当前工件坐标系的平整顶面为 Z0，底面为 Z-8，R 平面为 Z2。采用 Haas 官方 G150 通用型腔铣削规则；官方在线页没有给出单一控制软件版本号，本文不把结论扩展到其他品牌同号指令，也不据此宣称所有旧版控制器功能一致。

先算 R 到底面的距离

把加工深度8毫米直接除以 Q3，会得到“先到 -3，再到 -6，最后 -8”。这漏掉了顶面以上的2毫米。循环实际按 R 平面到最终 Z 的距离分层，本例是 2-(-8)=10 毫米。

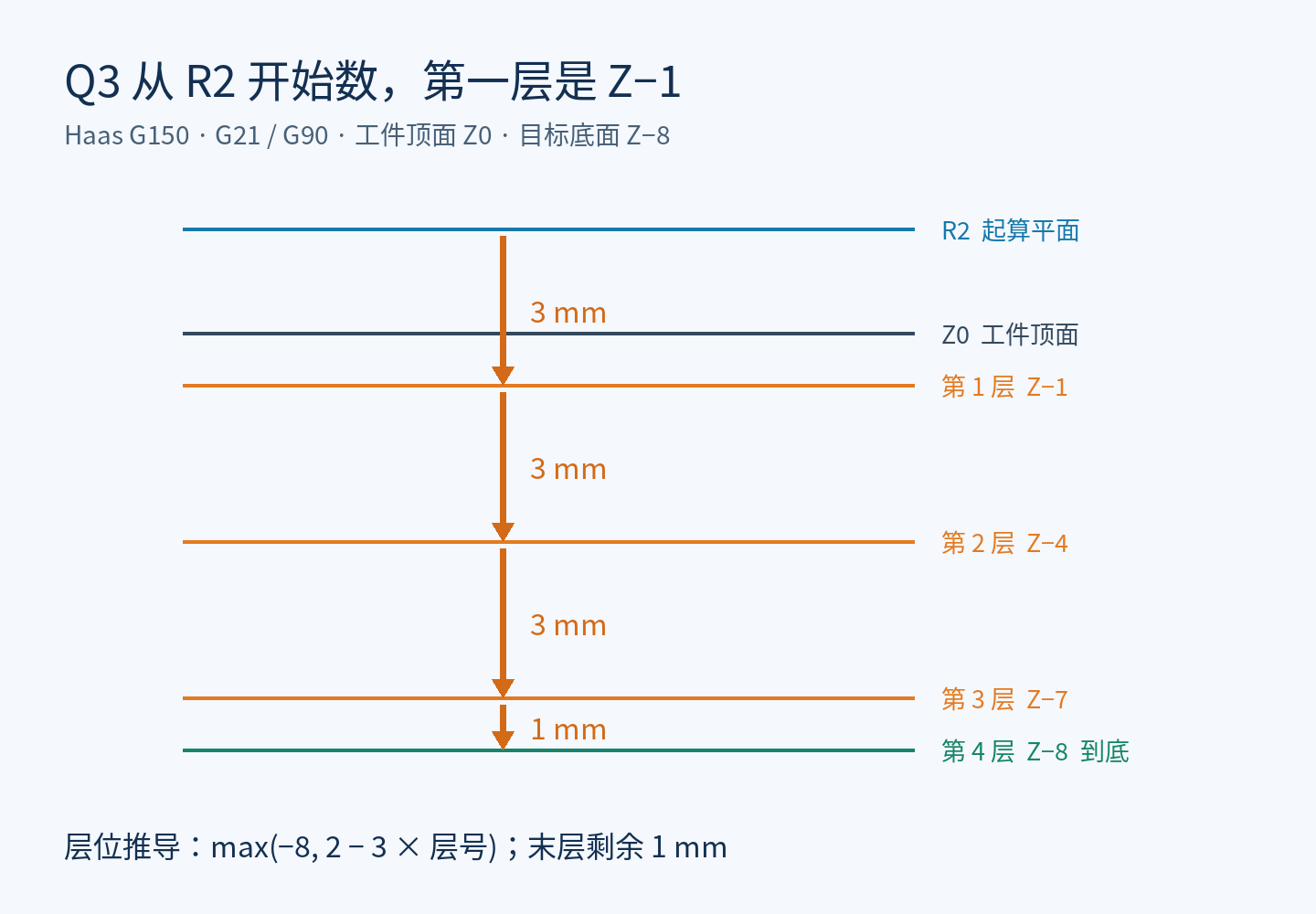

每次向下3毫米，未到底时继续累计；剩余不足3毫米时停在最终 Z。按这条规则推导，四个加工层位是：

R2. Q3. Z-8.
Z-1. / Z-4. / Z-7. / Z-8.

这段只列出 G150 的三个深度地址和推导结果，不是一段完整循环调用。实际调用还要有型腔边界子程序、横向步距、刀补及进给等参数，不能把这里的层位行直接当成加工程序。

Q 的位移和实际入料厚度要分开看

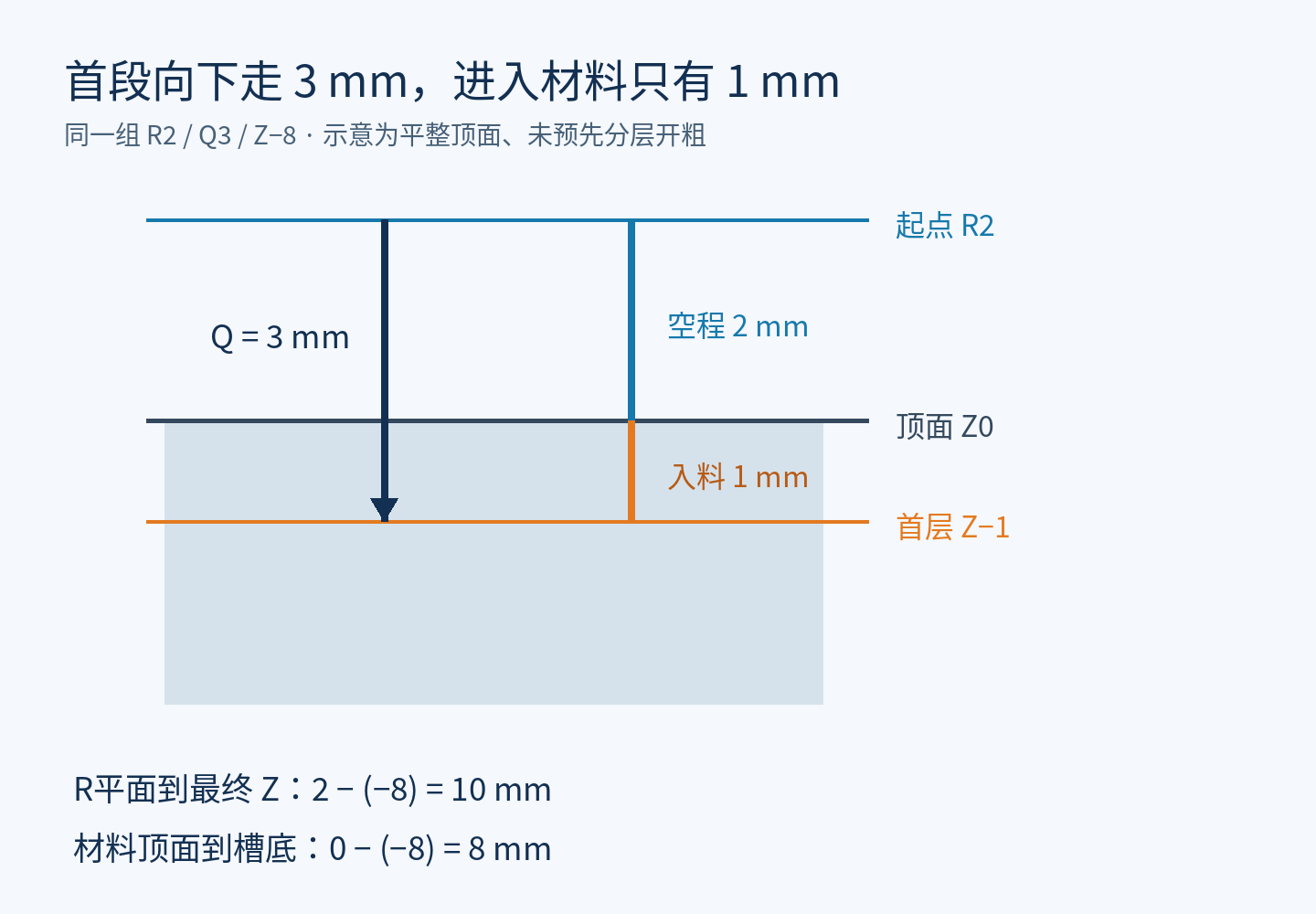

第一段从 Z2 到 Z-1，总共下降3毫米，其中2毫米在工件顶面以上，只有1毫米进入材料。随后从 -1 到 -4、从 -4 到 -7，层间差各为3毫米；最后从 -7 到 -8，层间差为1毫米。

这里的“入料厚度”按平整毛坯顶面、没有预先分层开粗计算。若已有预钻孔或局部空腔，刀具实际接触材料的位置还要按毛坯形状判断，不能把这一厚度当成全过程的切削负载。

想让首层到 Z-3，不要顺手把 Q 改成5

保持 R2，把 Q 改成5，第一层确实能到 -3，但下一层就会从 -3 到 -8，层间差变为5毫米。它并不能得到预想的 -3、-6、-8。Q 控制整套分层间隔，不是单独修正第一刀。

从纯坐标计算看，R0 配 Q3 能得到 -3、-6、-8；但 R 同时是循环的快速平面。工件顶面、入口位置或局部凸起没有明确余隙时，不能为了层位好看就把 R 降到顶面。应先确定入口与快速平面，再据此安排分层。

Haas 官方还明确要求把 R 写出来，目标为零时也写 R0；省略 R 会沿用先前指定的 R 值。查两个型腔的首层为什么不同，要连同前面的 R 一起查。即便只做一层，G150 行也必须带 Q。

K 不能替你留底面精修量

G150 的 K 对应侧壁精修量：在最终 Z 深度沿型腔内边界完成精修。它没有单独的 Z 向底面精修参数。如果底面要先留0.2毫米，本例粗加工目标应另行规划为 Z-7.8，再安排到 Z-8 的底面加工；不要以为写 K0.2 就会自动留下0.2毫米底厚。

生成 NC 后，先核当前坐标系顶面、R、Q 和最终 Z，再核边界子程序及进刀位置。G150 会沿 Z 下切，入口需要能容纳刀具；必要时预钻到最终深度。这与分层公式是两件必须同时满足的条件。

如果问题是变步距钻孔每一啄如何递减，可接着看Haas G83 的 I/J/K 与 Q；如果还混淆工件 Z 和刀长 H，可对照G54 与刀长对 Z 位置的影响。

资料依据：Haas 官方 G150 通用型腔铣削说明。图中的层位和尺寸为本文按指令规则计算的示例，不是机床实测记录。
