FANUC G71 首段加 W0：X 可以回头，Z 也可以吗？

FANUC车床的G71，首段仅写N100 G00 X40.仍选择Type I，而带凹形的成形轮廓不满足Type I条件；加上W0后，选择的类型变成Type II。明明Z没有移动，为什么循环类型变了？原因在于P所指的轮廓首段，除了定义第一段运动，也承担类型选择。零位移地址仍然有意义。

本文限定FANUC 0i-TF、G代码体系A、G18 ZX平面、公制、X直径编程及普通两段式G71，依据B-64604EN-1/01。算例不使用刀尖半径补偿、坐标变换或机床厂自定义循环。Type II需具备“multiple repetitive canned cycle II”选件，先核对本机配置。以下只有首段对照和轮廓点位，未给切深、余量、刀具、转速等完整加工条件，不能直接作为上机程序。

W0要看它写在哪一段

假设G71的P指定100，轮廓就从N100开始。在这个首段中，只给X或U、不给Z或W，选择Type I；同时给X/U和Z/W，选择Type II。若首段不需要沿Z移动，手册要求以W0表达零增量。这里的W0写在N100轮廓段里，不是G71调用段中的Z向精车余量。

首段还要显式写出G00或G01，并且X必须有实际移动。不要把“写了一个X地址”当成满足所有首段条件。例如原来就在X40，又写X40 W0，不能用本例的解释认为这就是有效切入。

从X60、Z2出发，两种写法到达同一点

设循环起点为X60、Z2，P100指向N100。下面两行是分别比较的首段，不能接在一起执行：

选择Type I的首段：

N100 G00 X40.

选择Type II且Z不动的首段：

N100 G00 X40. W0

第一种没有Z向地址，Z保持2；第二种的W0表示Z增量为0，因此仍是2。两者首段终点都是X40、Z2。因为X按直径编程，实际径向位置从30变到20，径向移动10毫米。Type II并没有因为多了W0，就多走一段Z轴距离。

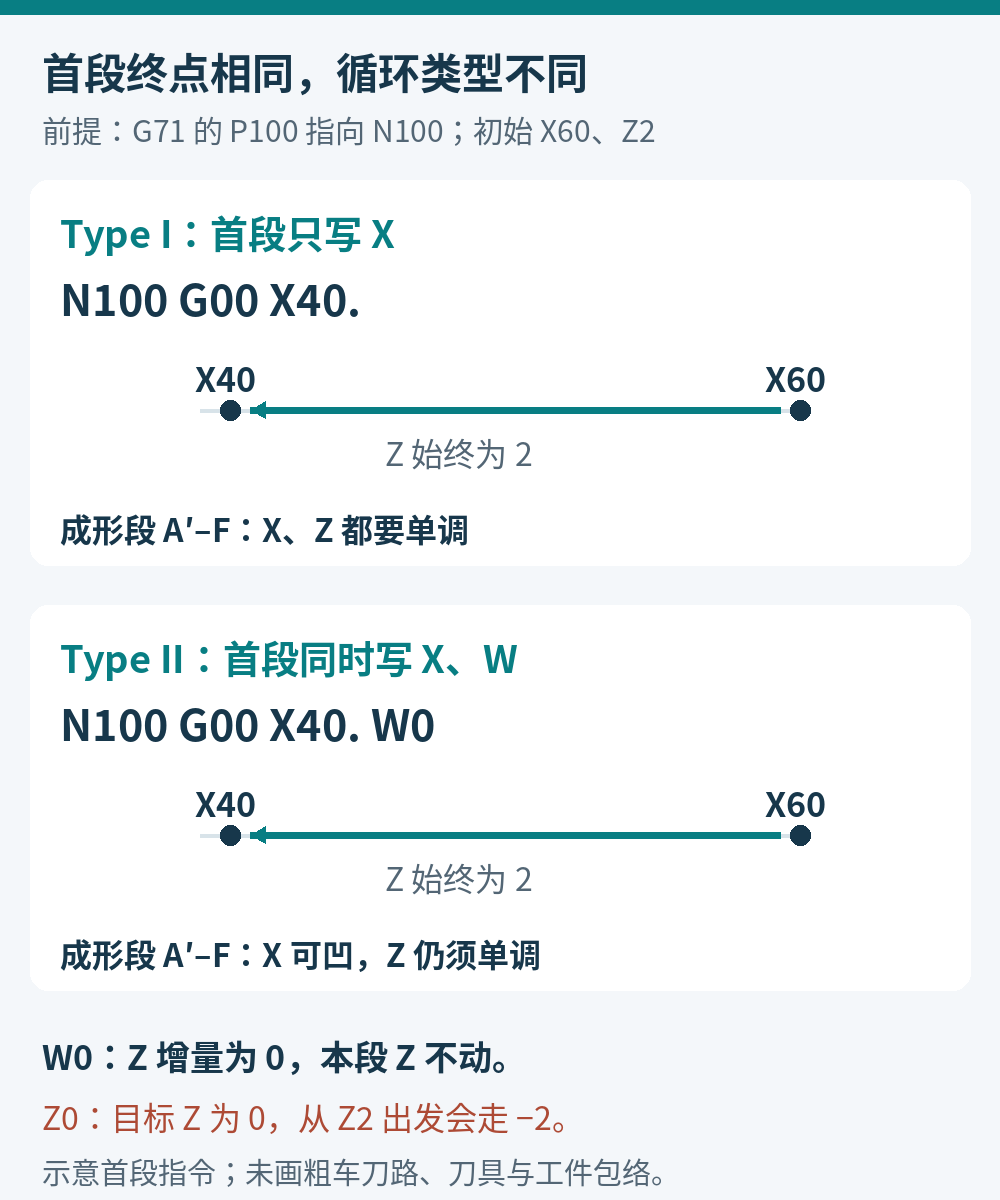

若把W0换成Z0，结果就不同：Z0是目标坐标0，从Z2出发，轴向位移为0−2=−2毫米。这会改变首段运动与后续轮廓起点，不能为凑齐两个轴地址而随手替换。图1只表达首段指令关系，X60、Z2不是适用于任意毛坯的安全位置。

凹形看X变化，回头另看Z变化

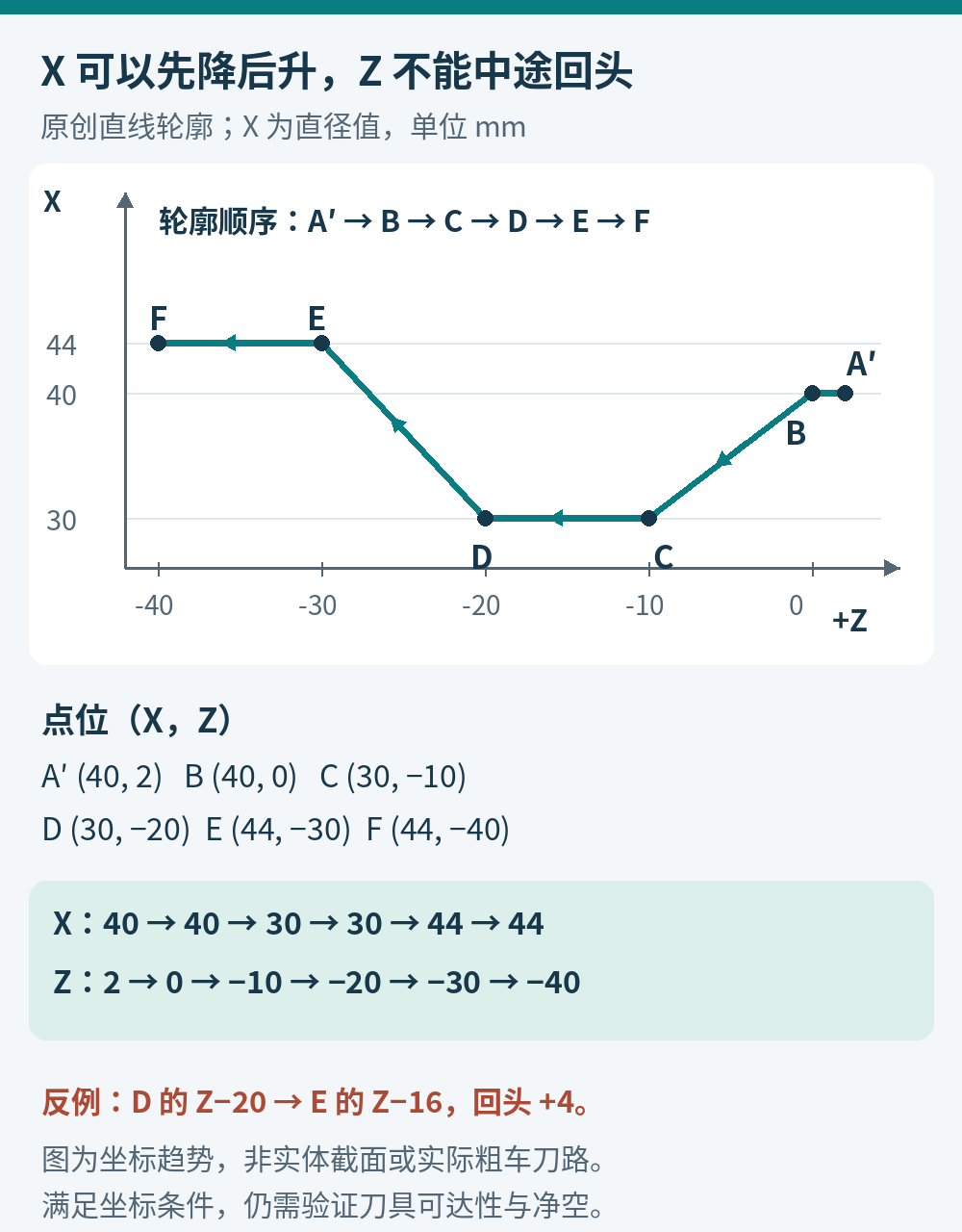

首段切入后的成形轮廓取六点，坐标均按（X，Z）列出：A′（40，2）、B（40，0）、C（30，−10）、D（30，−20）、E（44，−30）、F（44，−40）。相邻点全部以直线相连，A′就是刚才N100的终点。

沿A′到F逐点看X：40、40、30、30、44、44。先从40降到30，之后又升到44，形成X向凹形。它不满足Type I对首段切入之后的成形段要求X、Z各自单调的条件；这里不要把循环起点到A′的X切入，也混进成形段同方向检查。

再看Z：2、0、−10、−20、−30、−40，五段变化分别是−2、−10、−10、−10、−10，一直向负Z推进。就本文这两项坐标条件而言，这组带X凹形的轮廓可以纳入Type II的讨论。此结论只说明类型与形状相容，未证明刀片、刀杆和毛坯之间都有净空。

复核时可以把段号、X终值、Z终值和相邻Z差值抄成四列，先把相对坐标换算成同一坐标系中的终值。本例只需看五个Z差值，就能明确哪个方向一直保留。正负号检查也比肉眼看缩小的图形可靠：一段很短的回头可能在屏幕上看不清，却会在差值列里直接变号。

把一个Z改成−16，W0就帮不上忙

保留其余点，只把E改成（44，−16）。D到E的Z变化为−16−（−20）=+4毫米，随后E到F又变成−40−（−16）=−24毫米。这段轮廓先向负Z、再向正Z、再向负Z，已经回头。虽然X仍是同样的凹形，Type II的Z单调条件也没有因此放宽。

本例都是直线，所以可以逐段比较端点差值。若真实轮廓含圆弧，还要检查圆弧中间的Z极值；仅看一串端点越来越负，不能排除弧线内部先回头再返回。遇到单调性提示，应回查实际轨迹，别把放宽检查参数当作修复轮廓的方法。

后处理别把W0当成可删的零值

若后处理为了压缩程序，统一删除所有零增量轴字，就可能把原本用于Type II的首段改成Type I。验收时应保存一组有X凹形的基准轮廓，分别核对P指向的实际段号、首段地址、G00/G01，以及整个成形段的坐标趋势；不能只比较两份NC的首段终点是否相同。

接着检查刀具是否能进入凹形、两侧切削方向是否合适、刀杆与邻近台阶是否干涉，以及循环生成的进退刀和毛坯包络。窄槽可能需要另行安排工序；添加W0不能代替工艺判断。程序调整后的验证可参照NC程序修改后的最低安全检查清单。

实际排查也应区分“轮廓数据错了”与“刀具不适合这道轮廓”。前者要回到图纸尺寸和加工方向，确认点序是否录反、轮廓是否重复经过同一截面；后者应核对刀片形状、可切削侧和装夹空间。没有毛坯与刀具模型时，可以完成坐标审核，但不能把这一步的通过写成“已经验证可以加工”。

若问题是两段式G71的切深与精车余量，可另看三菱M80 G71两处U的换算。该文限定三菱系统，不用它替代本篇FANUC轮廓首段的规则核对。

资料依据

FANUC《Series 0i-MODEL F For Lathe System OPERATOR’S MANUAL》B-64604EN-1/01，§4.2、§4.2.1，印刷页51–58，核心规则见54–57页（PDF物理页68–71）。链接为设备商托管的原厂手册副本，核对日期2026年10月19日。点位、计算和示意图均为本文独立设计，未复制手册图形。
