新代 G137.1 打4列3排孔，为什么横向只跨60毫米？

图纸上有4列、3排孔，横向孔距20毫米，纵向孔距15毫米。检查新代铣床的 G137.1 棋盘孔循环时，把4×20算成80毫米，就会把阵列边界多算一个孔距。P和K给的是各方向的孔数；从第一列孔中心量到第四列，中间只有3个间隔。

本文按新代《铣床程序手册》2025-11-14修订、2026-01-23导出版本的G137.1条目核对。以下是原创孔位算例，采用毫米单位、普通XY平面，没有坐标旋转、镜像或缩放。算例只核对孔中心位置，未经过控制器仿真或实机加工验证。

起点(10,50)，向右排4列，向下排3排

在G90绝对方式下，把阵列起点设为X10、Y50。I20表示相邻两列沿X正方向相隔20毫米；J-15表示相邻两排沿Y负方向相隔15毫米。P4给出4列，K3给出3排。

G90
G137.1 X10. Y50. I20. P4 J-15. K3

这两行只用于解释阵列参数，不能单独作为上机程序。实际加工还需要正确的钻孔循环、刀具、主轴、刀长补偿、钻深、退刀平面和进给。

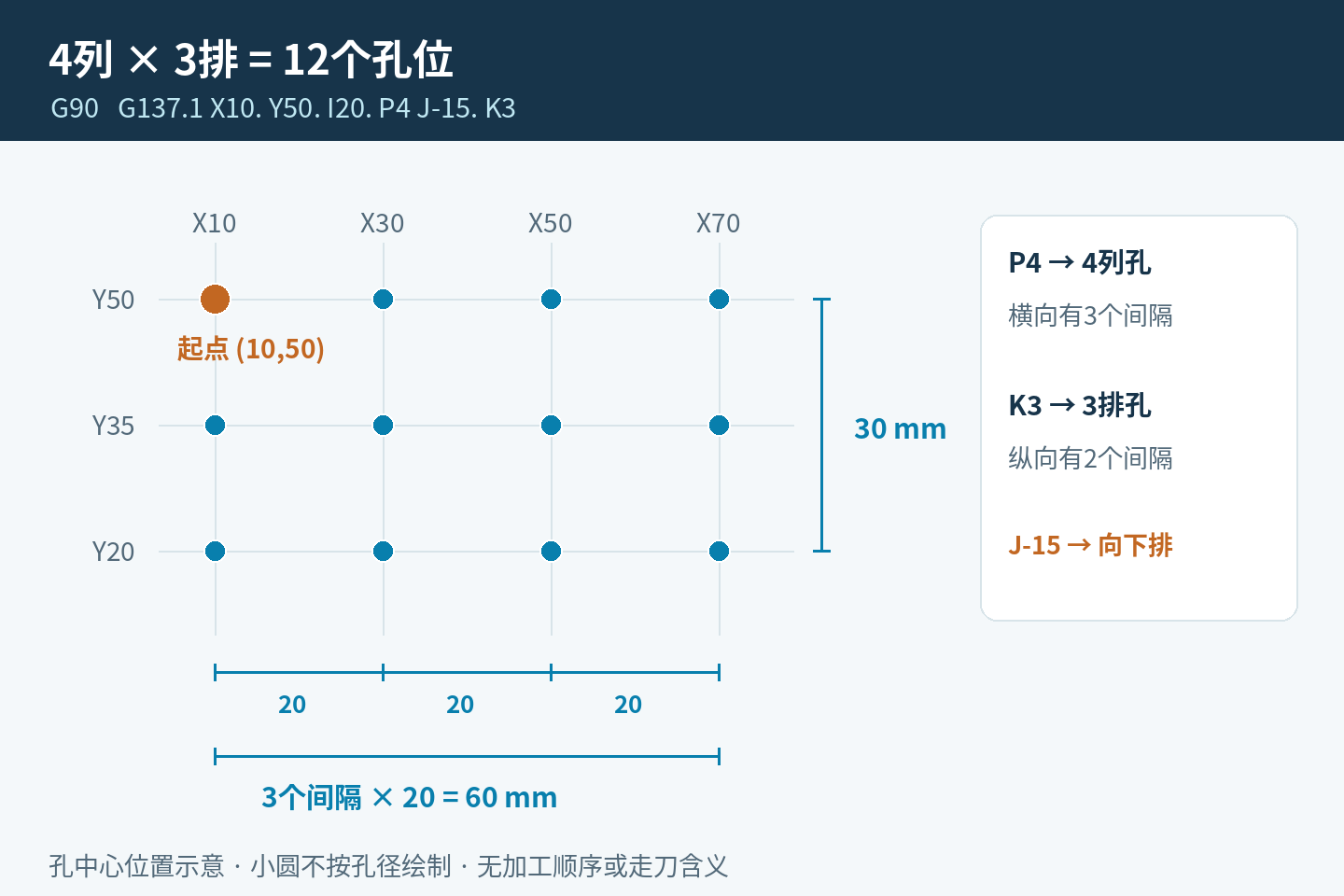

4列孔中心的X坐标为10、30、50、70；3排孔中心的Y坐标为50、35、20。每个X值与每个Y值组合出一个孔位，合计4×3=12个。图中没有给孔位编加工序号，也没有画孔间走刀路线。

外侧孔中心的跨度这样核对

横向跨度为(4-1)×20=60毫米，纵向跨度为(3-1)×15=30毫米。阵列的孔中心边界为X10到X70、Y20到Y50。起点位于左上角，所以最后一排的Y坐标比起点小30毫米。

把80毫米写成横向跨度，相当于从X10排到了X90。保持20毫米孔距时，X10、30、50、70、90共有5列。纵向误算成45毫米，则会多出Y5这一排。若两边同时按多出来的边界排满，得到的是5×4=20个孔，已经改变图纸孔数。

孔中心跨度也不能直接当零件外形尺寸。若假定每个孔的直径为6毫米，所有孔的几何外缘在X方向覆盖7到73、Y方向覆盖17到53，总范围为66×36毫米。这个范围仍未计入零件边距、刀柄外形或夹具间隙。图1的小圆仅标孔中心，不按孔径绘制。

J改正负，阵列向哪边展开

同样从(10,50)开始，J-15得到Y50、35、20。若改成J15，三排孔会变成Y50、65、80。纵向孔中心跨度都为30毫米，两种写法分别向起点下侧、上侧展开。只检查“跨度30”还发现不了方向写反。

I的符号也要对照图纸。I20给出X10、30、50、70；I-20则给出X10、-10、-30、-50。P、K只负责计数，不替代I、J的方向。该版手册规定P和K的取值范围均为1到9999；单列或单排时，相应方向的孔中心跨度就是0。

换成G91，整组孔从哪里开始

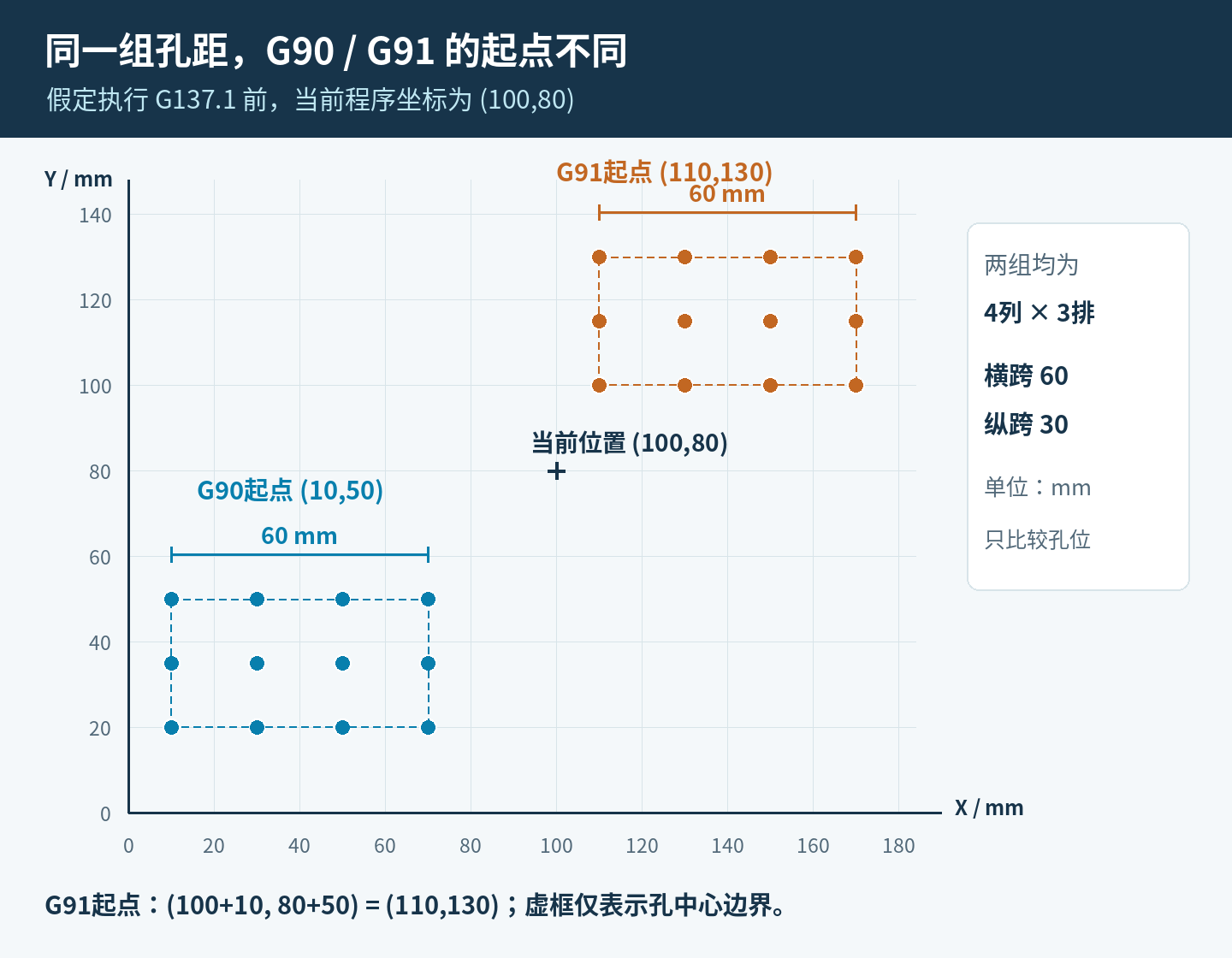

G137.1的X、Y起点受G90/G91影响。假定执行这条阵列指令前，当前程序坐标为(100,80)，再用G91写X10、Y50，起点就是(110,130)。这时I20、J-15和P4、K3仍描述同样的孔距与孔数。下面的G91片段与前面的G90片段是两组独立比较，不能前后拼接运行；实际钻孔循环的Z、R也受G90/G91影响，切换模式时需要一起核对。

G91
G137.1 X10. Y50. I20. P4 J-15. K3

这组孔的X坐标变成110、130、150、170，Y坐标变成130、115、100。孔中心跨度仍为60×30毫米，整组孔的位置已经变了。这里的“当前位置”必须是执行G137.1前的实际程序位置；若前面插入定位或其他循环，不能继续沿用旧的(100,80)。

在NC核对表里分别记录起点、孔距符号、列数和排数，就能把“阵列形状正确”和“整组落点正确”逐项验清。本文给的是12个孔位的集合，最小、最大坐标不代表控制器的访问次序，也不代表循环结束后的停留位置。

孔位算完，再查循环外面的几行

G137.1负责展开棋盘孔位，具体钻孔动作还依赖前面选定的循环。新代手册的组合示例在G81段使用K0，先定义循环资料，该段不执行定位和钻孔，再调用孔位循环；到了G137.1段，K则表示Y方向孔数。同一个地址出现在不同指令里，含义要按当前指令读取，不能把这里的K3改成K0来“跳过钻孔”。

后处理输出需要连着前后程序段检查，确认钻孔循环已按机台要求设好，阵列加工后在合适位置用G80取消，再安排后续定位。有关循环段与后处理输出的检查，可参照后处理修改前后的NC对照方法和NC程序修改后的安全检查清单。进给、钻深和跨夹具退刀高度，应使用该台机床和当前装夹的真实条件验证。

本算例可交叉核对的结果是12个孔位、60×30毫米孔中心跨度，以及X10到X70、Y20到Y50的绝对坐标边界。孔数、边界和方向同时对应图纸，才能说明这一组阵列参数核对完整。

资料与适用范围

新代官方《铣床程序手册》，2025-11-14修订、2026-01-23导出，2.86节G137.1，印刷第236—237页，用于核对参数、符号和孔数范围；第159页组合示例及第238—239页的固定循环说明，用于核对G81 K0、G137.1及G80的衔接。该条目未列出全部控制器型号和最低软件版本，本文不据此断言所有新代机型均可直接使用。实际使用需对照机台随附手册、控制器版本及机床厂设置。尺寸、算例和三张配图均为原创解释示意。
