Mastercam 2026 孔间连接：距离和角度变化怎么取舍

钻完一个孔，刀具还要退出、转到下一个孔，再接近孔口。遇到不同方向的孔，这段连接既有位置变化，也有姿态变化。只盯着屏幕上那条线有多长，很容易漏看转姿过程。

Mastercam 2026 给孔加工刀路的安全区连接增加了运动优先级。优先缩短距离、优先减少角度变化、兼顾两者，三个选项各有侧重。选择前先把孔序、刀具和安全区固定，再比较生成的连接段，才看得出选项改了什么。

本文限定 Mastercam 2026、孔加工刀路、基于网格的安全区连接。2025年7月版日文原厂新功能手册第13页明确，本次改进只用于孔加工刀路。下面的坐标是独立几何算例，没有对应的软件运行或机床测试。

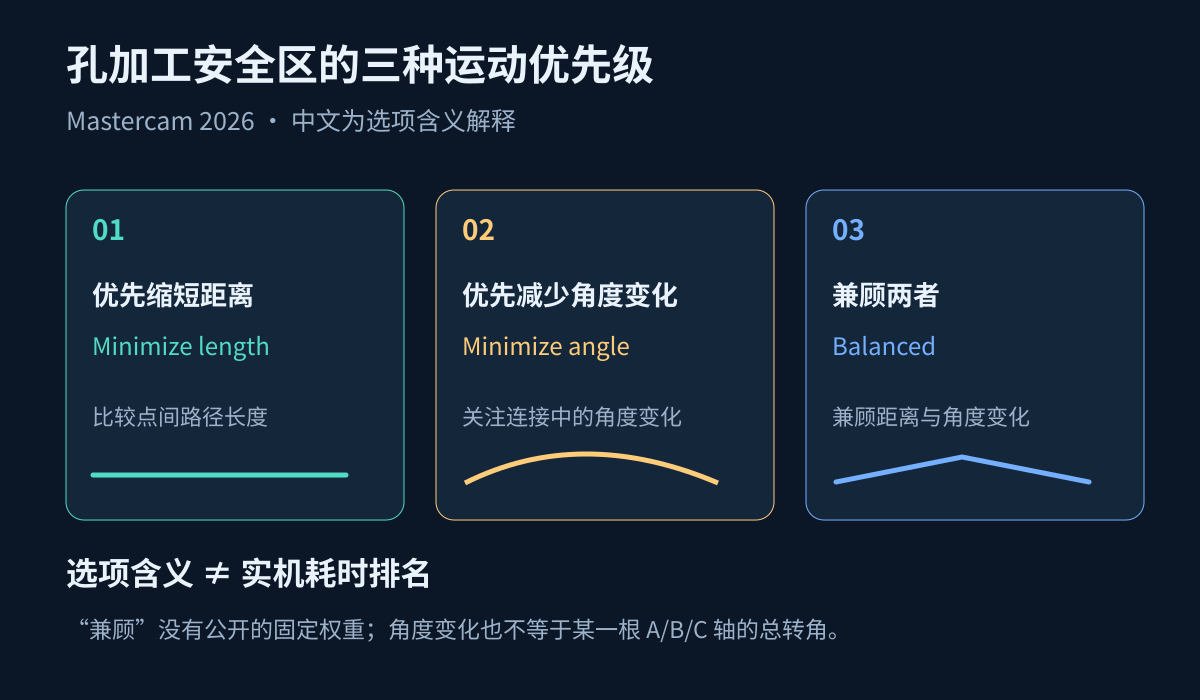

三个选项分别管什么

按原厂说明，“优先缩短距离”侧重于点间路径长度；“优先减少角度变化”侧重于减少角度变化；“兼顾两者”在路径长度与角度变化之间作折中。文中的中文是便于理解的解释，具体界面名称以所用语言版本为准。

这里有两个容易看过头的地方。原厂这段说明没有给出“兼顾两者”的权重，不能理解成两项各占一半。它也没有把角度变化指定为某台机床的 A、B 或 C 轴行程，不能直接拿某一个转轴的总转角给三个选项排座次。

如果关心某个旋转轴绕得太远，仍要看对应机床和后处理生成的实际轴运动。机床结构、旋转解、轴限位和连接动作都要一并核对。安全区选项不能替后处理决定所有机床动作。

同样两个端点，路程可以差很多

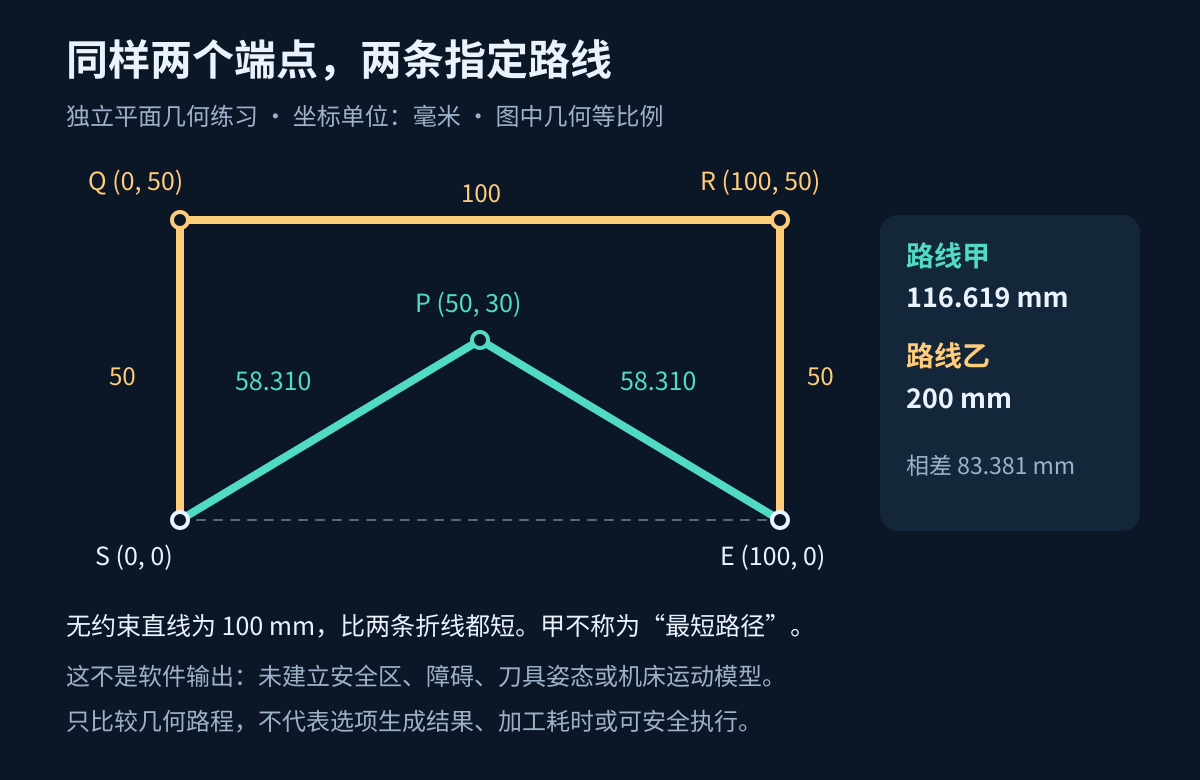

先做一个与软件算法无关的量度练习。所有点都在同一个平面，单位为毫米，起点 S=(0,0)，终点 E=(100,0)。

路线甲经过 P=(50,30)。前后两段长度相等，各为 sqrt(50^2+30^2)，所以总长约116.619毫米。

路线乙经过 Q=(0,50) 和 R=(100,50)。三段分别长50、100、50毫米，总长200毫米。两条线的端点相同，路线甲比路线乙少走约83.381毫米。

没有约束时，S到E的直线长100毫米，比两条折线都短。这里计算的只是两条指定路线，不能把路线甲叫作这两个端点间的最短路径。

这组数字只能比较画出的几何路程。图中没有刀具姿态、夹具、进给或机床轴运动，也没有复现 Mastercam 的安全区计算。不能把两条路线分别认作这两个选项的生成结果。

实际比较时，还要说清量的是哪条轨迹。同一参考点沿连接段的几何路程，可以用于前后对照；把某个机床直线轴的行程与另一个方案的刀尖轨迹长度相比，数字就失去了共同口径。

路程少了，时间还缺哪些条件

连接时间取决于机床怎样执行这段动作。直线轴与旋转轴的速度、加减速、插补方式，以及程序中是否有停顿或附加退刀，都可能影响耗时。相同的几何路程，执行过程也可能不同。

因此，比较记录中应把路程、角度相关观察和耗时分开填写。没有计时依据时，耗时一栏保留“未测”。如果记录的是软件估算时间，就注明软件版本、估算范围与采用的机床数据；不能直接改写成实机节拍。

原厂把这项功能用于改善连接运动。落实到某个零件，能省下多少时间，还需要同一工程、同一机床和同一计时范围的记录。只拿两张刀路图，最多说明图上呈现的路径有变化。

怎样做一轮能对得上的比较

保留原工程，再从同一份操作建立三个对照。孔位及孔序、刀具与刀柄、安全区形状、机床定义、后处理和其他连接参数保持一致，每份只改运动优先级。否则，孔序或安全区也变了，就难以判断差异来自哪里。

每次重新计算后，找到同一对孔之间的完整连接。比较起点和终点是否一致，退出位置、途中姿态和接近位置怎样变化。不要只截中间看起来最短的一小段。

接着用同一个后处理输出数控程序，核对发生变化的连接段。需要记录的机床转轴，应写清轴名、起止值、转动方向，以及途中是否换解或重新定位。碰到角度跨过0、360度或控制器采用特殊角度写法时，要按该机床的实际运动还原，不能只对两个显示数字相减。

随后检查刀具、刀柄、工件、夹具和机床部件之间的相对运动。刀尖避开了工件，还要核刀柄和夹具的间距。模型不完整，仿真结论也会受限。程序复核的项目可接着看站内《NC程序修改后的最低安全检查清单》。

把比较结果落到这份工程

如果某个选项让连接路程缩短，同时留下了无法解释的转轴动作，这份方案还没有验收完。反过来，角度变化看着平缓，也要把退出、转姿和接近的整段运动核完。

记录中保留工程版本、选项、生成结果、后处理版本及待确认项。有条件计时，再在现场批准的安全验证流程下记录同一段连接。这样留下的是可复查的选择依据；暂时没有实机记录时，结论就停在已核实的几何与程序差异。

资料依据

Mastercam《What's New in Mastercam 2026》日文完整版，2025年7月，第13页，用于核对孔加工适用范围和选项含义；Mastercam官方文章《Top 5 Features in Mastercam 2026 to Increase Productivity》第5节，用于交叉核对三种运动优先级。
