Haas G70 加工 Ø50 孔圈，写 I50 为什么大了一倍？

图纸标的是 Ø50 六孔均布，程序写成 G70 I50. J30. L6，孔位却落到 Ø100 的圆上。这个差一倍的结果，先查 I：Haas 铣床 G70 的 I 填孔圈半径，Ø50 应写 I25.。

下面把圆心放在 G54 的 X40、Y30，第一孔从 +X 方向逆时针偏30°。只围绕这一组几何关系算清楚：I 管孔圈大小，J 管第一孔角度，L 管均布孔数。这里按 Haas 官方铣床 G70 页面定义讨论，不能把它套到车床的同号指令上；官方网页未限定某一固件小版本。

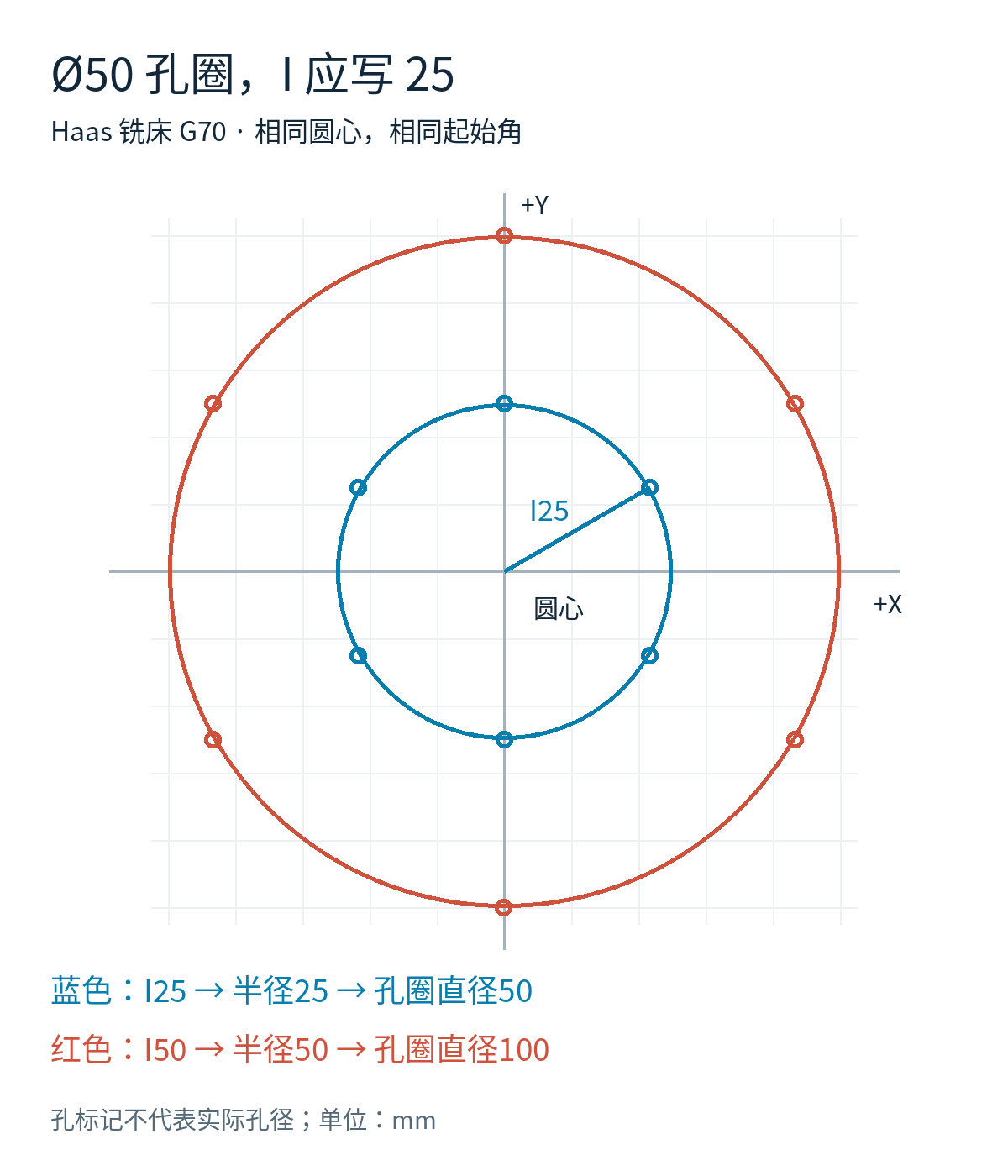

Ø50 是孔中心所在圆的直径

先分清图纸上的两个圆。钻头加工出来的小圆是孔径；六个孔中心连成的大圆才是孔圈。G70 的 I 不负责决定钻多大的孔，它负责孔中心离阵列圆心有多远。

本例孔圈直径50毫米，半径就是25毫米。把图纸的50原样填进 I，控制器按半径50计算，六个孔仍然均布，但整圈扩大一倍。改钻头直径、改刀补或者改 Z 深度，都不会把这组孔中心拉回 Ø50。

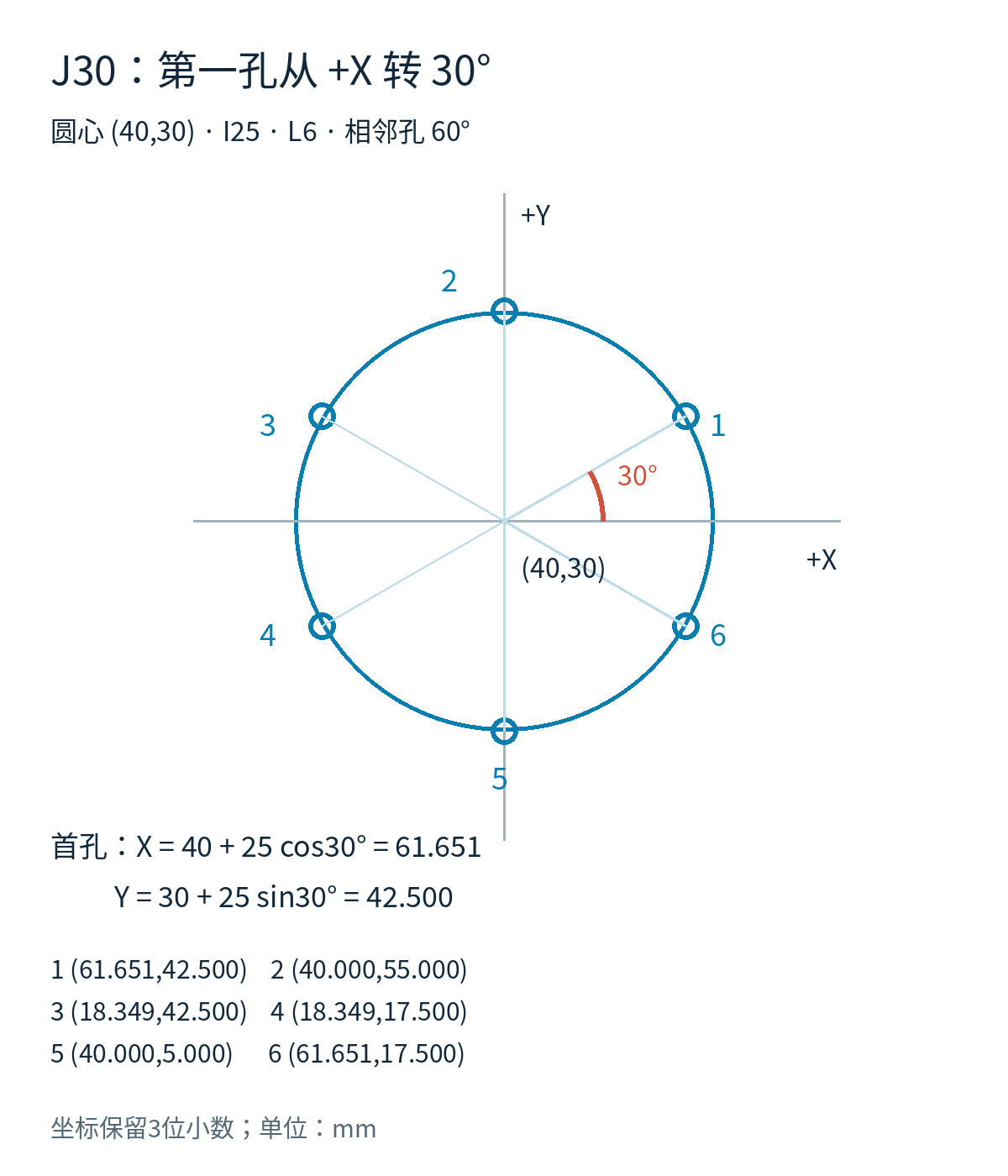

J30 从右边量，不是从上边量

在这里采用的 XY 平面中，把 +X 看成钟面的三点钟方向。J0 的第一孔在圆心右侧；J90 的第一孔在圆心上方。J30 就从右侧逆时针转30°。

六孔均布的相邻角度是360°÷6＝60°。所以六孔角度依次为30°、90°、150°、210°、270°、330°。第一孔已经计入 L6，不再额外加一个“起始孔”。

圆心不在工件原点时，要把圆心坐标加进去。设圆心为 (40,30)，孔圈半径为25：

X = 40 + 25 × cosθ
Y = 30 + 25 × sinθ

第一孔 θ＝30°，得到 X61.650635、Y42.500000。若误写 I50，第一孔变成 X83.301270、Y55.000000。这里放大的是“孔相对圆心的偏移”，并不是把工件坐标 X、Y 整体乘二。

六个孔中心坐标为：

• 1：X61.651，Y42.500

• 2：X40.000，Y55.000

• 3：X18.349，Y42.500

• 4：X18.349，Y17.500

• 5：X40.000，Y5.000

• 6：X61.651，Y17.500

先到圆心，再让 G70 分配孔位

这个孔阵列需要已有的固定循环配合。以下是孔位逻辑片段，换刀、刀长补偿和主轴启动不放在片段里重复展开。进入片段前，所用钻头及对应刀长补偿已正确启用，主轴方向与转速已按材料和钻头确定，G54 的 Z0 设在工件上表面。示例装夹条件允许刀尖先沿 Z 到20毫米，并在该高度移动至圆心，路径无夹具干涉。

G17 G21 G90 G94 G54
G00 Z20.
G00 X40. Y30.
G98 G81 Z-8. R3. F120. L0
G70 I25. J30. L6
G80
G00 Z20.

G21 采用毫米，G94 下示例 F120. 为120毫米/分钟，它只是展示进给字段的位置，不是一套钻头的推荐切削参数。G90 下 Z-8. 和 R3. 是工件坐标中的高度：孔底在表面以下8毫米，R 平面在表面以上3毫米。G98 回到进入循环前的 Z20. 高度，所以这里孔间返回高度不是 R3.。Z20 和 R3 的可用性由本例净空条件决定；夹具高于这些位置时要另算高度。

G81 行上的 L0 跳过当前圆心处的钻孔。后面的 G70 才按 I、J、L 生成六个孔位。不要把这个 L0 与 G70 行上的 L6 混为同一个孔数设置，也不要为了省一行就把两者的位置互换。

G70 本身属于非模态指令，孔阵列执行完不等于 G81 已取消。因此片段紧接 G80，再继续后续定位。已有文章Haas G81 为什么多钻一个孔专门讲末孔后的 X/Y 与取消顺序，这里不再重复展开。

核对后处理输出，先比三个量

Mastercam 中看到 Ø50 孔圈，并不意味着后处理必须输出 G70。它也可以逐孔输出 X/Y。检查时先确定后处理走的是哪种表达：若用 G70，就对照圆心、半径25和首孔角30°；若用展开坐标，就对照上面的六个孔中心。

一个实用检查顺序是：先看首孔是否为 X61.651、Y42.500，再看第二孔是否落在 X40、Y55，最后看六孔数量是否正确。首孔偏、但孔间角度对，查 J 和圆心；所有孔离圆心远了一倍，查 I 是否把直径当成半径；孔位对、移孔高度不对，再去查G98、G99 与 R 平面。这样能把几何问题和退刀问题分开。

资料依据

• Haas 铣床 G70 Bolt Hole Circle：I、J、L 定义及配合固定循环的规则。

• Haas 孔阵列规则：圆心定位与 L0 的使用。

• Haas G98 初始高度返回：循环返回高度。
