Haas G47 刻字转90°，为什么越过了左边界？

刻字起点设在X20、Y10，字高J5，把角度从I0改成I90后，文字却向左占了位置。此时先别补工件零点：G47的X/Y定位的是首字母的左下起点，不是整行文字中心。转90°以后，文字基线朝+Y，字高方向则朝−X。

本文按Haas《Mill Operator’s Manual — NGC — 2024》的G47说明讨论铣床、G17平面、正向90°刻字，不套用车床G19条件。机床应支持该手册所述G47；使用前核对Setting 29与73均为OFF，这是该功能的具体条件，不是在这里要求改动现有机床设置。下面没有叠加坐标旋转、镜像、缩放或圆柱映射。

J5量的是字高，不是机床Y方向包络

把文字自身的方向分为两根轴：u沿文字基线，v沿字高。I0时，u对着+X、v对着+Y；I90时，两根轴一起转动，u转到+Y，v转到−X。J5仍表示5毫米字高，不能因为原来字高朝Y，就把它始终看成Y方向尺寸。

在毫米制下，设首字起点A=(20,10)，局部点(u,v)转90°后的坐标为：

X = 20 - v
Y = 10 + u

只看字高参考段，取u=0、v=5，得到C=(15,10)。再取自设的基线参考点u=12、v=0，得到B=(20,22)。这里12毫米只是帮助看懂坐标的参考长度，没有把某个字符串的真实宽度定成12毫米。

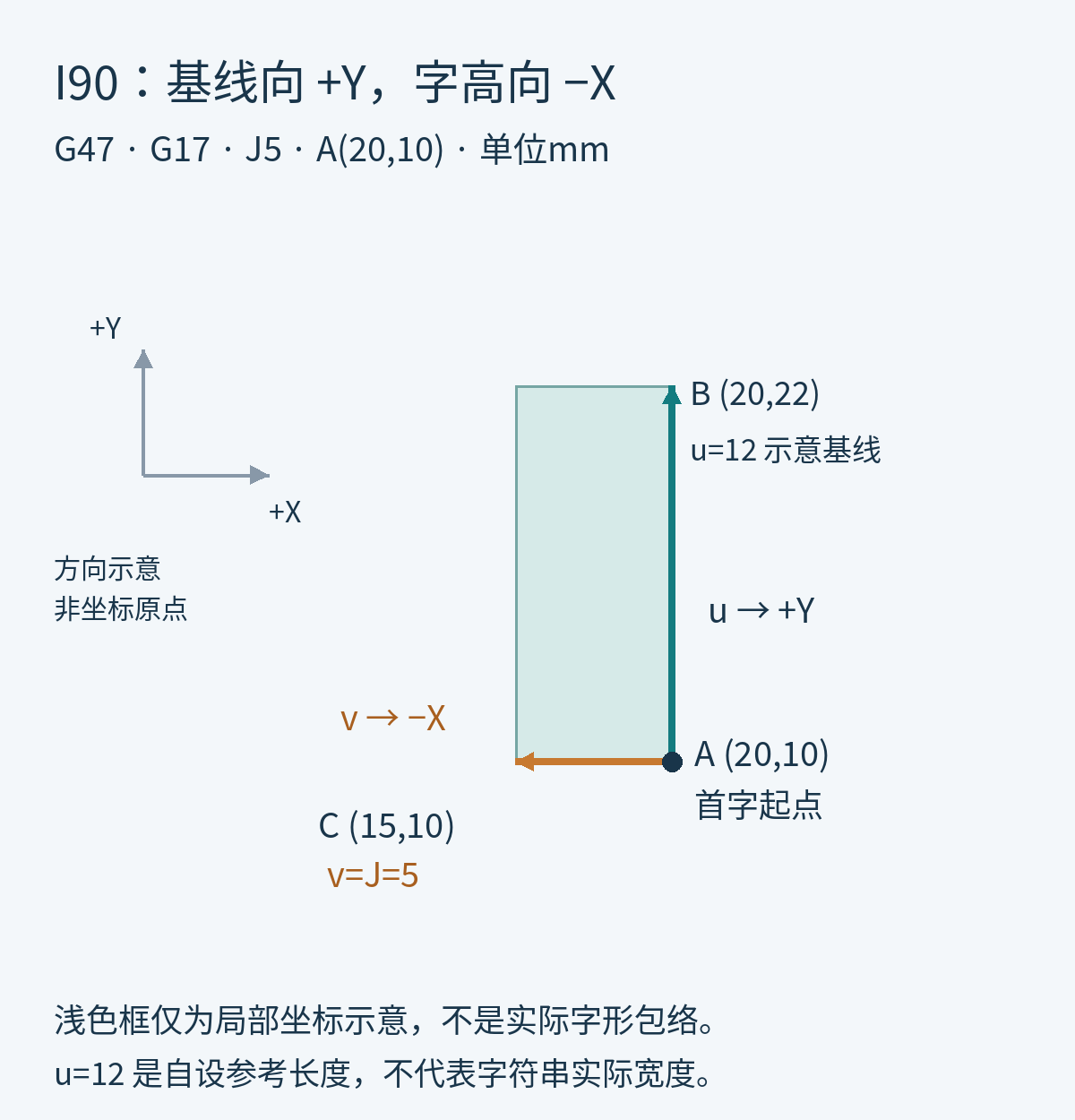

图1　原创局部坐标示意。浅色框不代表控制器实际字体或刀具扫掠包络；窄屏可在图内左右滑动查看。I90改变方向，并没有把起点自动移到文字中心。

先把循环段读对，再讨论怎么挪位置

下面是一段用于解释地址含义的示例，假设已经完成正确刀具、刀长补偿、主轴、工件坐标与安全接近，工件表面为Z0。R2、Z−0.1、F120、E60均是演示值，实际切深和进给要按刻刀、材料及装夹确定；本段不含换刀和安全接近过程，不能独立作为整支加工程序运行。

G21 G17 G90 G94
G47 P0 X20. Y10. I90. J5. R2. Z-0.1 F120. E60. (ABC)

P0选择文字刻印，同行括号里的ABC是要刻的内容。X20、Y10给出首字起点，I90指定文字角度，J5指定字高。R2是返回平面，Z−0.1是本例相对表面Z0的刻印深度；F120用于刻字运动，E60用于下刀运动，F与E控制不同运动，不应把刻字进给直接当作下刀进给。

核对后处理输出时，直接找这一行的X/Y、I、J，再对照图形预览里的首字起点和方向。如果CAM中把一个居中标注点当作G47的X/Y，却没有计算首字起点，单改I就可能暴露这个定位差别。不能看到左偏就立刻改G54，让同一工件的其他刀路一起偏移。

左侧至少要留多少，不能只拿起点判断

设本例允许刻字区域的左边界为X18。起点X20看起来离边界还有2毫米，但字高参考段向左5毫米，端点已经到了X15。若只把这个参考端点平移到X18，起点需增加3毫米，变成X23：

20 - 5 = 15
18 - 15 = 3
23 - 5 = 18

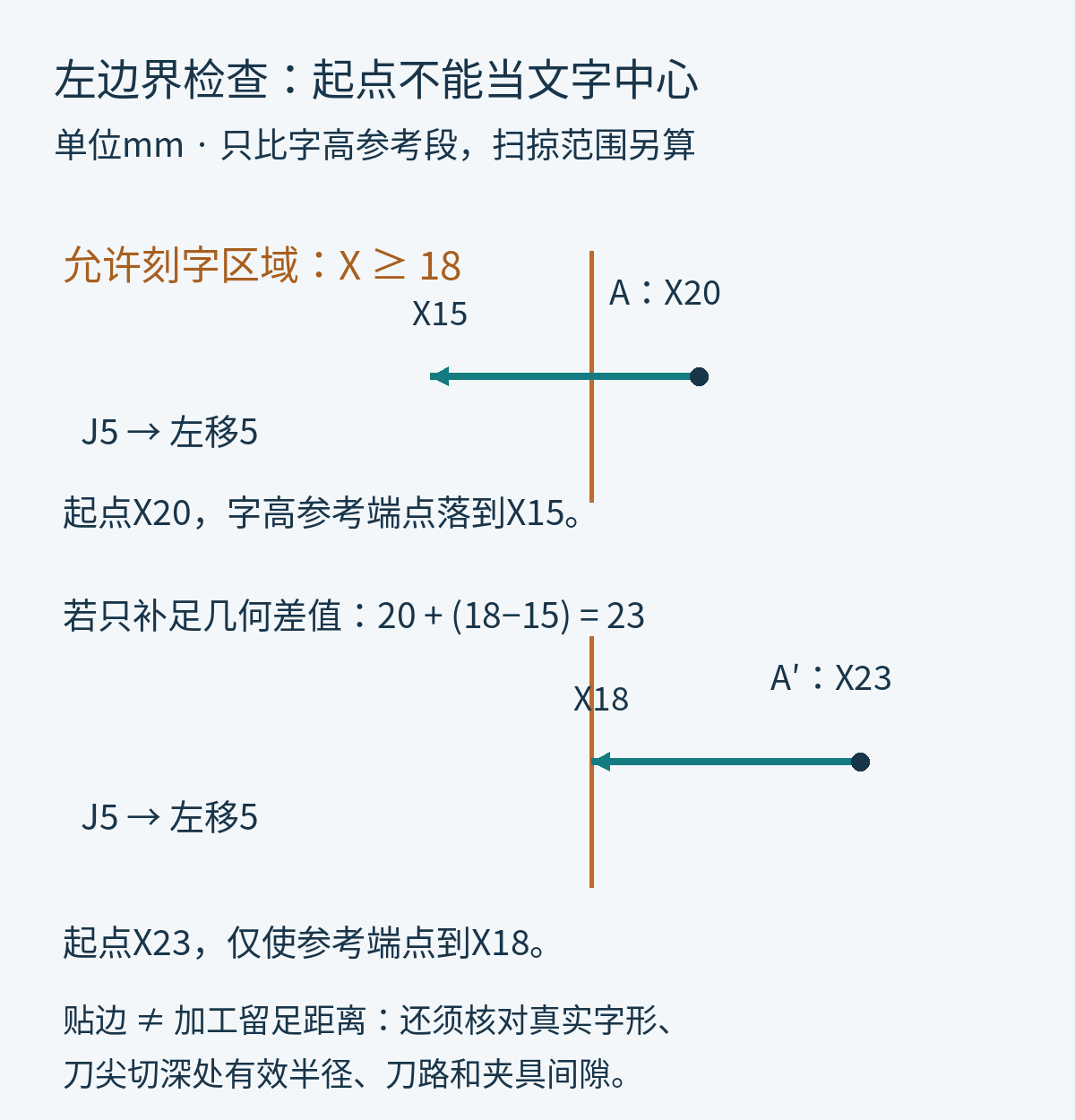

图2　两个起点的参考段比较。X23只解决本图几何端点贴边的问题，不是已经留好加工安全距离的推荐坐标。

真实边界还要看输入字符、控制器生成的笔画以及刀具在当前切深处的有效切削半径。尤其是锥形刻刀，不能把刀尖坐标线当成零宽度刻痕。先在相同G17、单位、角度和字高条件下检查实际生成路径，再把刀具切削宽度和夹具间隙计入；若任务要求整串居中，应依据真实路径范围反算起点，而不是用“字符数×J”估字宽。

角度、起点与其他旋转功能也要分开。站内Haas G68省略旋转中心的孔位问题讲的是另一种坐标旋转，不应拿它的中心规则代替本例G47首字起点。若刻字位置正确但拐角变圆，再看Haas G187的精度等级与圆角误差；那是轨迹平滑问题，不是本文的定位错误。

需要核对刻字输出时，保留控制器软件版本、G47整行、文字内容、G17与单位状态、Setting 29/73当前值，以及工件允许刻字边界。先确定“起点在哪、字高朝哪、真实笔画占多大范围”，再改起点，避免用工件零点补偿掩盖局部排版问题。

技术依据：Haas官方《Mill Operator’s Manual — NGC — 2024》G47章节及铣床G47指令说明。本文坐标算例和两张图为原创解释示意，不表示已在具体机床完成刻印验证。
