交叉孔进给“降到25%”，F300为什么不是改成F225？

厂家写交叉孔处进给“降到25%”，在F按毫米/分钟表达的前提下，把F300改成F225，却只降低了25%。同一基准下，目标应是75，不是225。这个差别先要算清，再谈程序在哪一段减速。

这里采用山特维克可乐满整体硬质合金钻头指南中的具体分支：钻深小于12倍钻头直径，钻头正在穿越既有孔。D指当前钻头直径，12D本身不属于“小于12D”。指南给的是刀具类别与工况建议，不是某一型号在任意材料上的通用参数。

先找正常推荐值，再乘0.25

假设所用刀具和材料的正常推荐每转进给为0.20毫米/转，转速固定1500转/分钟，则正常每分钟进给为0.20×1500=300毫米/分钟。此处0.20和1500只是为了演示换算而设定，不能直接当成现场选参结果。

• 降到25%：保留原值的四分之一，300×0.25=75毫米/分钟。

• 降低25%：减掉原值的四分之一，300×(1−0.25)=225毫米/分钟。

• 225÷75=3。误读后的数值是目标值的三倍；这只是进给数值的比较，不代表切削力或刀具寿命也按三倍变化。

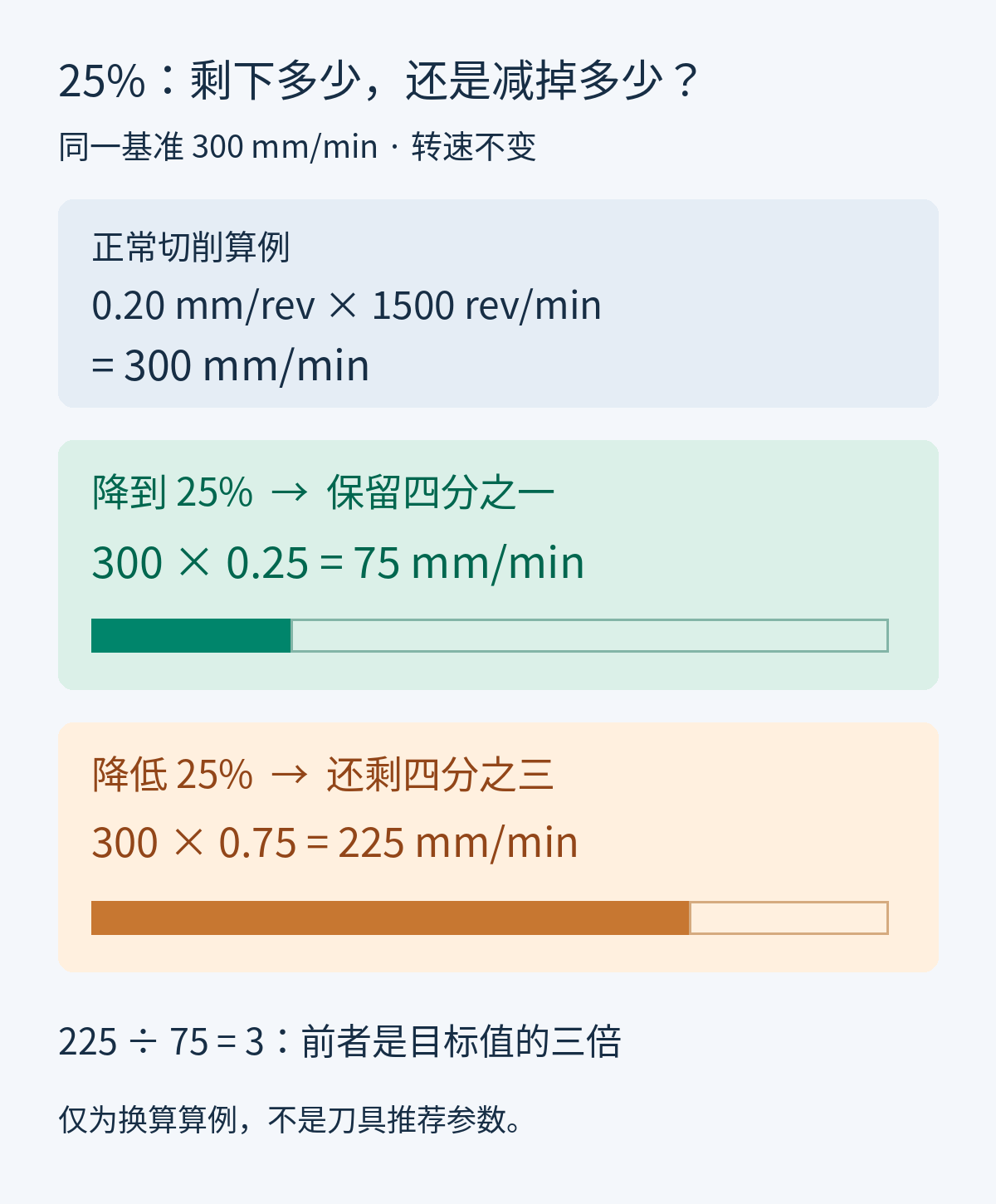

图1　两种说法共用300毫米/分钟基准。绿色条保留25%，橙色条保留75%，条长按比例绘制。窄屏可在图内左右滑动查看。

如果程序采用每转进给表达，同一算例的目标值是0.20×0.25=0.05毫米/转。它与75毫米/分钟对应，前提是参与换算的转速仍为1500转/分钟。先确认进给单位和参考转速，再判断F值；本文标题里的F300仅指已经明确为毫米/分钟的表达，不能搬到每转进给模式直接使用。

横孔处减速，不等于整孔都用75

指南把减速条件放在“穿越既有孔”上。读程序时，要把连续实料段、与横孔交叉的区域、重新进入实料后的连续切削分开看。图2只表达这三个阶段，不把横孔的几何边界画成可直接使用的程序切换点。

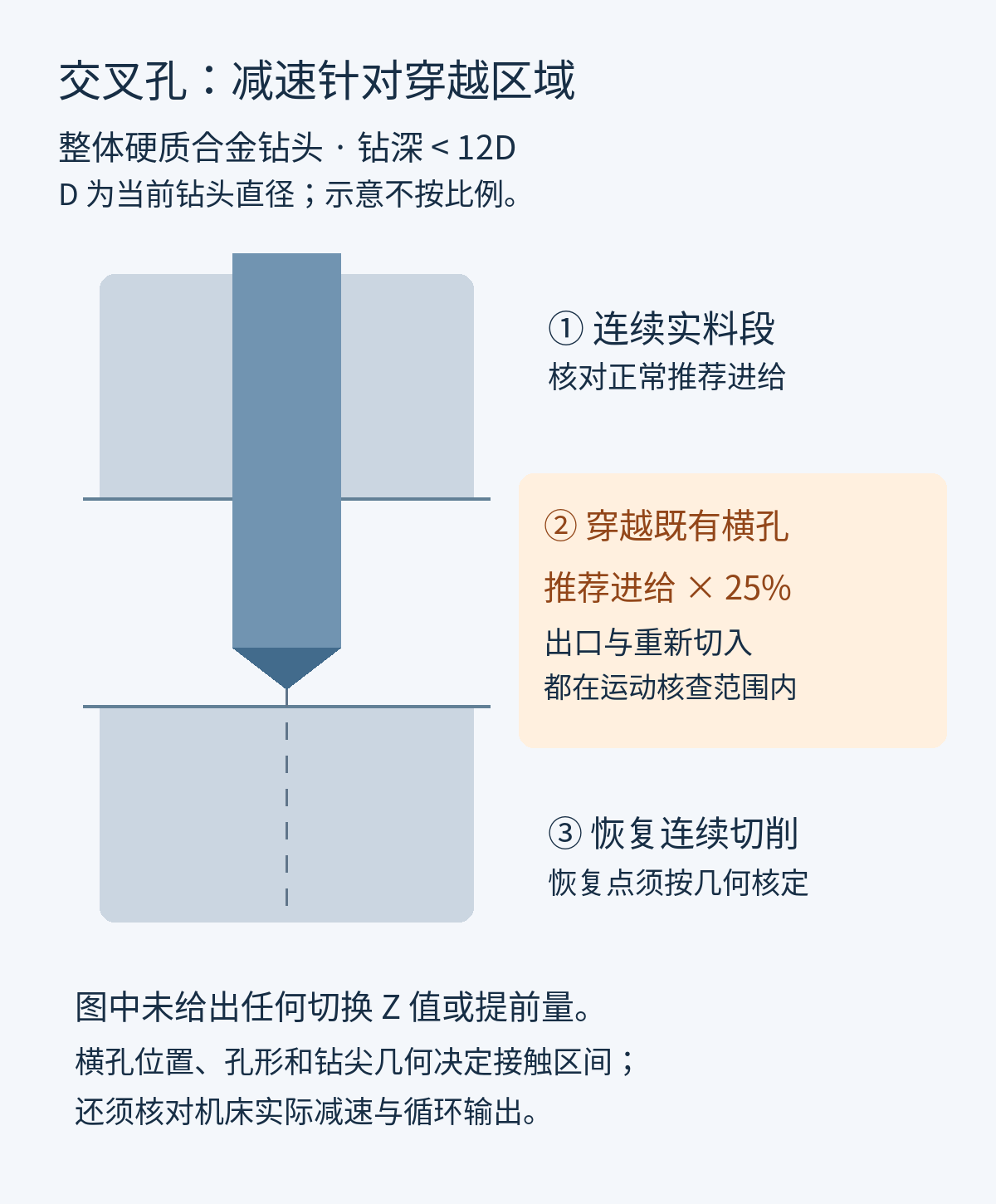

图2　钻头通过既有横孔的原创剖面示意。钻尖与切削刃不是一个点，首次离开实料、重新接触实料与完全恢复连续切削，也不必发生在同一刀尖坐标。窄屏可在图内左右滑动查看。

例如只知道横孔中心深度，仍无法确定减速段。还缺横孔直径、与钻削轴线的相对位置、钻尖角及切削刃几何。即使画出了接触范围，机床从正常进给降到目标进给还存在实际运动过程，循环怎样解释中间进给变化也要单独核对。该指南没有提供统一提前量，不能凭“25%”再编一个提前2毫米或固定Z值。

在Mastercam中，孔形识别和运动控制也要分开。站内Mastercam 2026“包含空腔”与孔段识别讨论的是选中哪些孔段；选到了跨空腔孔形，不构成已经安排局部减速的证据。应在生成刀路和后处理后的NC里找出交叉区域前后的坐标、进给及循环段，逐项对上零件剖面。

把这项检查落到一份实际程序上

先从当前刀具型号、材料与对应刀具资料取得正常推荐进给，确认钻深是否属于本文范围。随后把正常段与交叉段的进给都换到同一单位，算“交叉段÷正常段”。在本算例中75÷300=0.25；若得到225÷300=0.75，应优先检查是否把“降到25%”误读成“降低25%”，并核对该进给的实际设定依据。

再核对程序状态：F采用每转还是每分钟、换算参考的是哪路转速、是否有倍率或循环内部设置改变实际运动。多主轴系统不能只看最近一条S指令，具体例子可对照西门子828D的G95参考主轴问题；其中指令只适用于该文注明的系统版本，不在这里当成通用规则。

最后才确认减速开始与恢复位置。用当前毛坯、横孔几何及刀具模型检查切削接触区间，再比对机床与循环允许的进给控制方式。整孔统一乘0.25虽然容易写，却没有回答局部穿越之外的正常成屑段该用什么条件。

需要核对后处理的交叉孔进给输出时，提供刀具型号、材料、钻深、横孔尺寸位置、正常推荐每转进给，以及交叉区域前后的NC段即可。先把“相对哪个基准、在哪个区间、使用什么单位”说清，才能把75这个数放到正确位置。

技术依据：Sandvik Coromant《Irregular surface drilling》中“Solid carbide drills → Cross hole drilling”分支。本文没有将同页可转位或可换头钻头的条件并入此分支；两张图和数值换算为本站原创解释示意，不含实机加工结果。
