140°硬质合金钻头，定位孔点成90°会怎样？

140°硬质合金钻头接着钻90°定位孔，钻尖还没到底，靠近定位孔口的刃段就可能先碰到材料。已经点过定位，仍不能只凭“孔在中心”就认定这套搭配合适。下面按平面工件、两把刀同轴、定位孔口小于主钻直径来分析。

钴领的定位钻技术资料给出一种具体配法：135°～140°硬质合金钻头配142°定位钻，使钻尖先进入。比如RT 100 U的1242系列，官方列出的材质为硬质合金、顶角140°、钻深范围3倍直径。这篇讨论已经决定使用定位工序时的角度搭配，不据此认定1242系列每个工况都必须先定位。

点的是小定位孔，先碰到的未必是最外面的刃角

假设主钻直径10 mm，定位孔口6 mm。定位孔口在距轴线3 mm的位置，主钻最外缘则在5 mm处。把这两处都画成“外刃角”，接触关系就画错了。

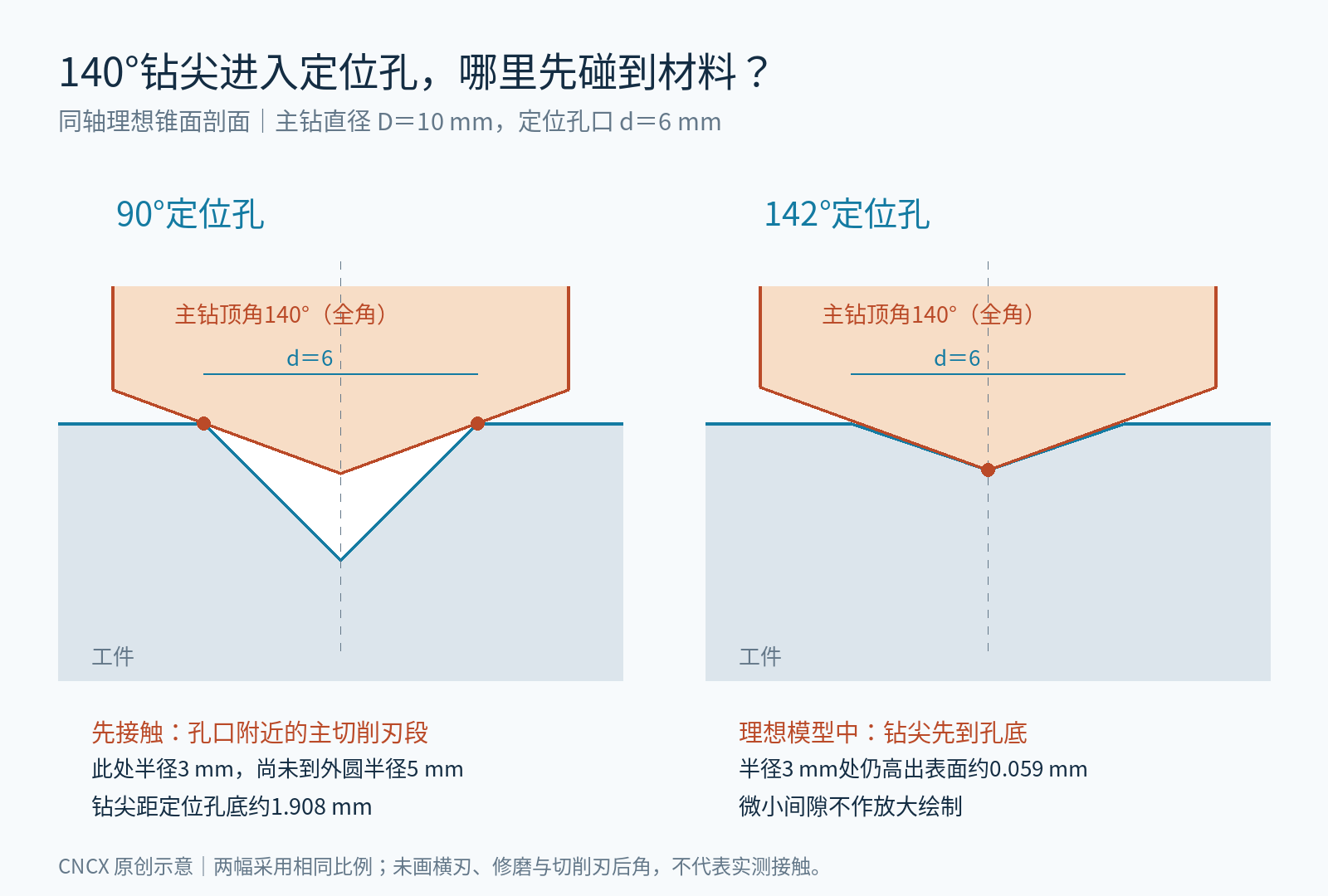

用直线组成的140°理想钻尖去接90°锥孔，主钻下降到刃段碰住孔口时，钻尖距离孔底仍有空隙。此时先受接触的是半径3 mm附近的刃段。这个几何结果不能直接当作实际崩刃位置，更不能仅凭一次崩刃就判定角度是唯一原因。

右图把定位孔改为142°。在同轴理想模型中，140°钻尖能够先到孔底，靠外刃段尚有间隙。实际钻头还有横刃、修磨和刃口圆弧，图中省略了这些结构；图示解释接触顺序，不用来预测切削力、孔位公差或刀具寿命。

孔口不变，点钻深度就要重新算

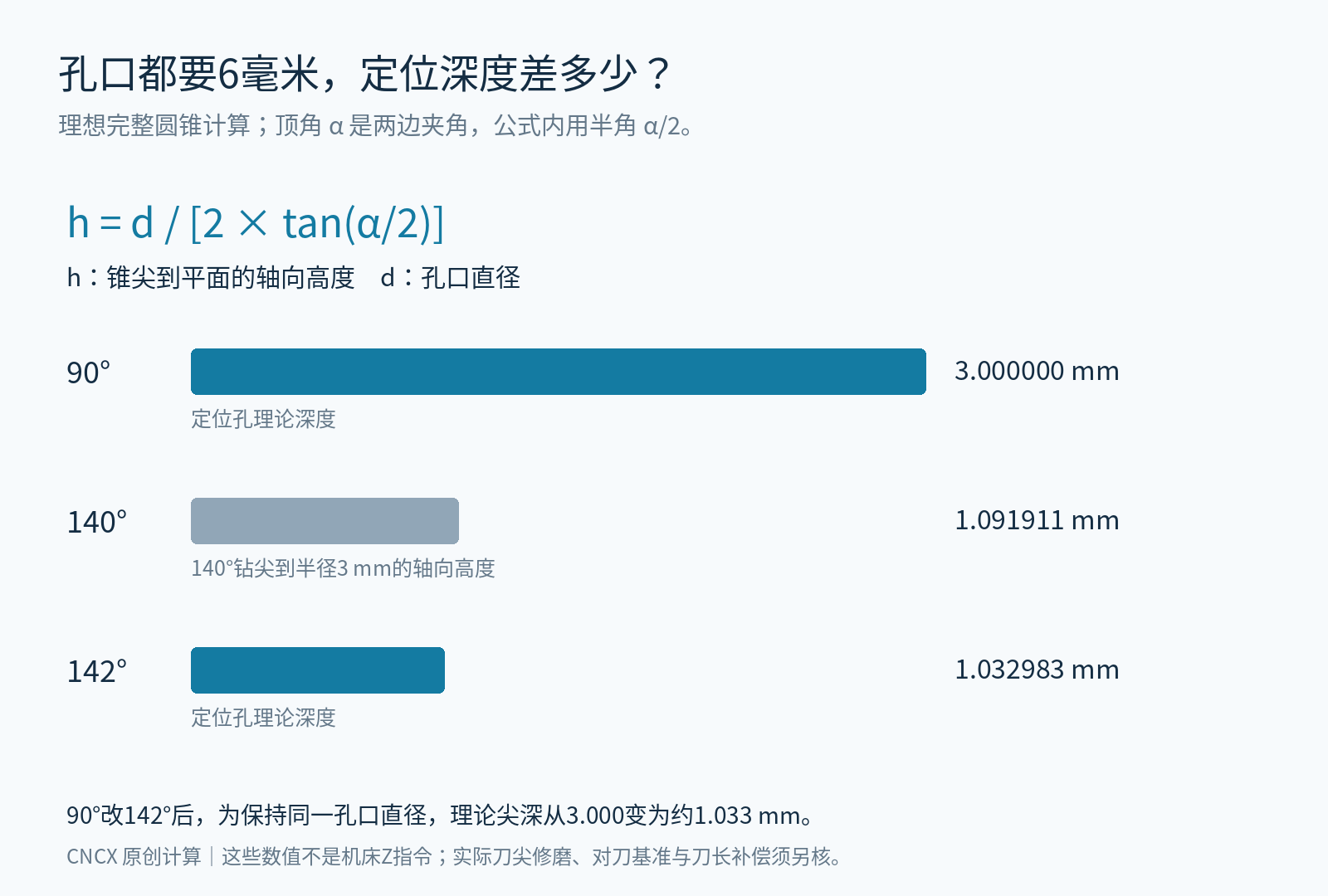

顶角是两条锥面母线之间的全角。理想完整锥面的孔口直径为d、顶角为α时，尖部高度h＝d÷[2×tan(α/2)]。角度从90°换成142°，如果还沿用原来的尖部下探量，孔口直径会变。

以6 mm孔口为例，90°锥孔的理论尖深是3 mm；142°锥孔约为1.032983 mm。140°钻尖从尖端到半径3 mm的轴向高度约1.091911 mm。因此左图第一接触时，钻尖距底约为3－1.091911＝1.908089 mm；右图钻尖到孔底时，半径3 mm处的理想轮廓高出平面约0.058928 mm。

这些计算值以理想尖点为基准。实际定位钻可能带修磨，刀长的测量基准也可能不同，不能把1.032983直接抄成程序里的Z深度。编程时应让刀具几何、工件表面、对刀基准和目标孔口直径对应起来，再看输出程序采用的深度定义。

高速钢钻头的配法不能照搬过来

钴领同一份资料对横刃较大的高速钢、含钴高速钢钻头，另列出了90°定位钻的使用条件。这也解释了为什么一套用了很久的90°定位钻，换上硬质合金主钻后，还需要重新核对搭配。

142°也不是“防崩刃保证”。本例能确定的是在给定几何条件下谁先接触；具体刀具允许怎样定位，还要对应其型号说明。定位孔口直径、主钻顶角、横刃修磨都会参与接触，单看90°或142°一个数字不够。

与编程设置对照着看

如果在海德汉循环中按孔口直径控制点钻，可以接着看循环240的Q343、Q201与直径控制。几何目标相同，循环采用的深度基准仍需分别核对。

资料核对：钴领定位与引导钻削技术资料，第449～450页；钴领RT 100 U 1242系列规格。核对日期2026年10月17日。图示与计算由CNCX原创制作。
